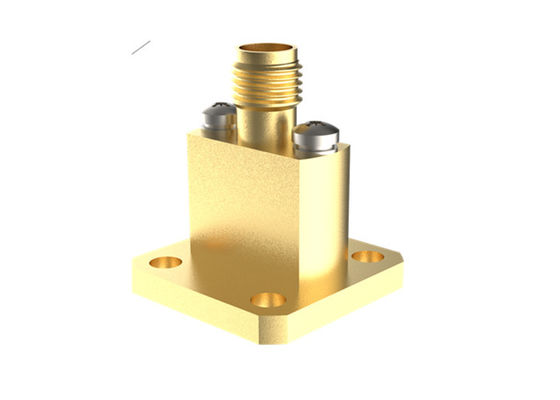

26.4GHz~40GHz WR28 BJ320 Para K 2.92mm Fêmea Lançamento Final Guia de Onda Para Adaptador Coaxial K/BJ320-KFE9
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | WR28 Guia de ondas para adaptadores coaxial | Material: | Latão |
|---|---|---|---|
| Faixa de frequência: | 26.4 GHz-40 GHz | Conector: | K2.92mm |
| ROE: | 1,35 | Impedância: | 50 ohm |
| Tamanho do medidor de ondas: | WR28,BJ320 | Estilo corporal: | Fim do lançamento |
| Destacar: | Guia de onda WR28 para adaptador de 2.92mm,Adaptador de lançamento final BJ320 para K,Adaptador de guia de onda para coaxial de 26.4-40GHz |
||
Adaptador de Guia de Onda WR28 BJ320 para Conector Fêmea K2.92mm Lançamento Final 26.4GHz~40GHz
A frequência de adaptadores de guia de onda para coaxial processados pela Elite Electronic (ELT) cobrem 5.4GHz-110GHz. Com alta confiabilidade, tamanho pequeno e excelente desempenho, é amplamente utilizado em medições de micro-ondas e equipamentos de ondas milimétricas. O guia de onda possui guias de onda retangulares padrão e de crista dupla, e guias de onda não padronizados podem ser personalizados de acordo com os requisitos do usuário. A interface de conexão coaxial inclui N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 e microstrip. Os adaptadores de guia de onda para coaxial são divididos em dois tipos: lançamento final e lançamento em ângulo reto pela orientação da interface. Entre eles, o tipo de lançamento RA também pode ser usado como uma estrutura de alta potência.
Especificação de K/BJ320-KFE9:
| Nome do Produto | Adaptadores de Guia de Onda WR28 para Coaxial K2.92mm |
| Nº do Modelo | K/BJ320-KFE9 |
| Tipo Coaxial | K2.92mm |
| Tamanho do Guia de Onda | WR28 (BJ320) |
| Estilo do Corpo | Lançamento Final |
| Faixa de Frequência | 26.4-40GHz |
| Impedância | 50 Ohm |
| VSWR | 1.30 |
Vantagens:
-Nossos adaptadores de guia de onda são de alta confiabilidade, tamanho miniatura e excelente desempenho, etc., o que os torna amplamente adotados em medições de micro-ondas e dispositivos de ondas milimétricas, etc.
Desenho de Contorno e Imagens de Adaptador de Guia de Onda WR28 BJ320 para Coaxial 2.92mm Fêmea 2K/BJ320-KFE9:
Lista de Adaptadores de Guia de Onda para Coaxial 2.92mm:
| Número do Modelo | Descrição | Observação |
| K/BJ320-KF22 | Adaptadores de ângulo reto fêmea WR28(BJ320) para 2.92mm | |
| K/BJ320-KFE9 | Adaptadores de lançamento final fêmea WR28(BJ320) para 2.92mm | BJ320=WR28 |
| Tipo Personalizado | Tamanhos personalizados são aceitáveis |
Referências cruzadas de Padrão de Guia de Onda
| Padrão Chinês | Padrão Internacional | Faixa de Frequência (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
NOTA:
Temos mais de 1.000 tipos de Adaptadores de Guia de Onda para Coaxial à escolha, se o adaptador que você está usando não for encontrado, entre em contato conosco com seus detalhes. Dimensão ODM é bem-vinda.
