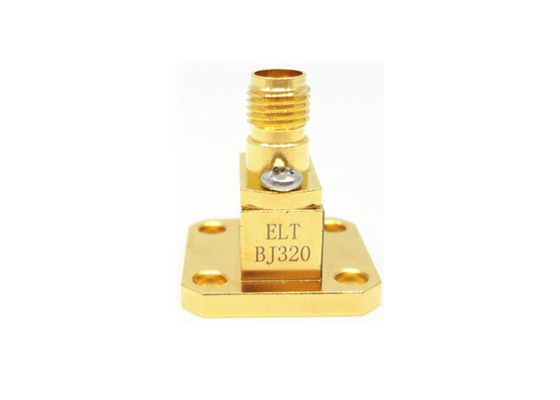

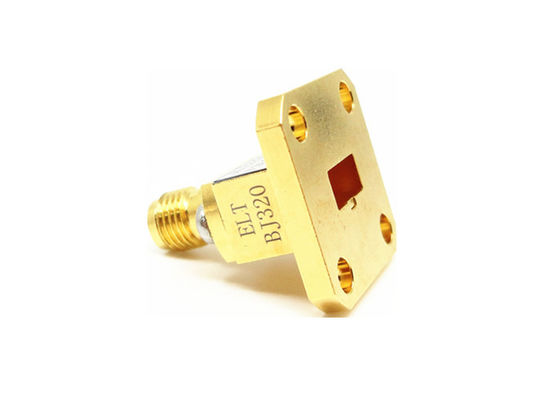

Adaptador de guia de onda para coaxial de lançamento final BJ320 K 2.92mm fêmea de 26.4GHz~40GHz WR28
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Guia de ondas para adaptadores coaxial | Material: | Conector de latão |
|---|---|---|---|
| Faixa de frequência: | 26.4-40GHz | Conector: | 2.92mm (tipo K) |
| Vswr: | 1.25 | Impedância: | 50 ohm |
| Tamanho do medidor de ondas: | WR28 | Estilo corporal: | Ângulo reto |
| Destacar: | Guia de ondas WR28 para adaptador coaxial,Adaptador de lançamento final fêmea BJ320 2.92mm,Adaptador de guia de onda para coaxial de 26.4-40GHz |
||
WR28 K 2.92mm Guia de onda para adaptador coaxial Lançamento de extremidade feminina

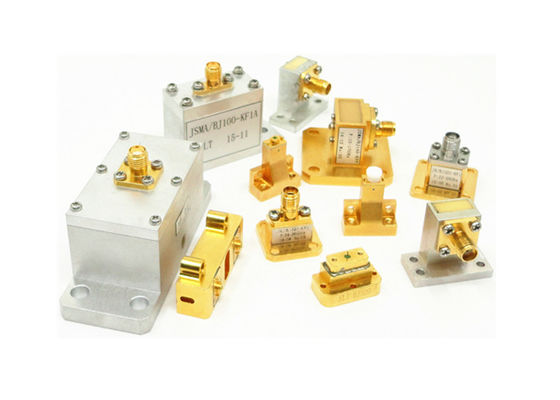

Guia de onda para adaptador coaxialProduzido porXi'an Elite Electronic Industrial Co., Ltd.Para os adaptadores coaxial de guias de ondas, podemos fornecer Tipo N, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMPOs nossos modelos de guias de ondas variam de BJ84 a BJ400 (wr112-wr22).
Além disso, podemos oferecercostumeAdaptadores de guias de ondas coaxial de acordo com as exigências especiais dos clientes.
Catálogo- Guia de ondas para adaptadores coaxial.pdf
Especificações:
| Nome do produto | Guia de ondas para adaptadores coaxial |
| Tipo coaxial | 2.92mm (tipo K) |
| Tamanho do guia de ondas | WR28 |
| Estilo do corpo | Fim do lançamento |
| Faixa de frequência | 26.4-40.0 GHz |
| Impedância | 50 Ohms |
| VSWR | 1.25 |
Vantagens:
-Nossos adaptadores de guia de ondas são de alta confiabilidade, tamanho em miniatura e excelente desempenho, etc., o que os torna amplamente adotados em dispositivos de medição de microondas e ondas milimétricas, etc.
Desenho detalhado ((mm):
Lista de guia de ondas para2.92mm (tipo K)Adaptadores coaxial:
| Número do modelo | Descrição | Notas |
| K/BJ220-KF2 | Adaptadores femininos de ângulo reto WR42 a K ((2,92 mm) | BJ220=WR42 |
| K/BJ220-KF1 | Adaptadores de lançamento de ponta feminina de WR42 a K ((2,92 mm) | K=mulher |
| K/BJ260-KF | Adaptadores femininos de ângulo reto WR34 a K ((2,92 mm) | BJ260=WR34 |
| K/BJ260-KF1 | Adaptadores de lançamento de ponta feminina de WR34 a K ((2,92 mm) | |
| K/BJ320-KF | Adaptadores femininos de ângulo reto WR28 a K ((2,92 mm) | BJ320=WR28 |

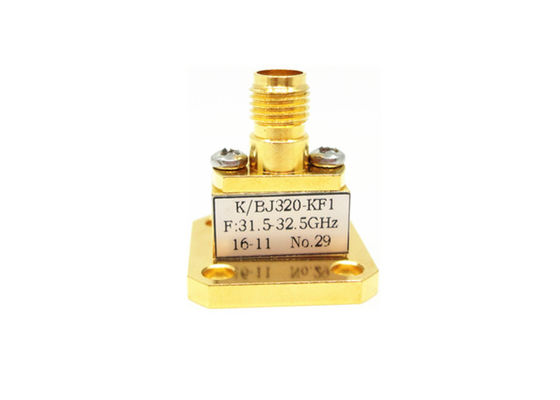

| K/BJ320-KF1 | Adaptadores de lançamento de ponta feminina de WR28 a K ((2,92 mm) | |
| K/BJ320-JF1 | Adaptadores de lançamento de ponta masculina de WR28 a K ((2,92 mm) | J = homem |
| K/BJ400-KF1 | Adaptadores de lançamento de ponta feminina de WR22 a K ((2,92 mm) | BJ400=WR22 |
| K/24JS18000-KF | Adaptadores de lançamento de ponta feminina WR24JS18000 a K ((2,92 mm) |
Referências cruzadas das normas de guia de ondas
| Padrões chineses | Padrões internacionais | Faixa de frequência (GHz) |
| BJ84 | WR112 | 6.57-9.99 |
| BJ100 | WR90 | 8.20 a 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5 a 40.0 |
| BJ400 | WR22 | 32.9~50.1 |
Nota:
Temos mais de 10.000 tipos deGuia de ondas para adaptadores coaxialpara escolha, se o adaptador que está a usar não for encontrado, por favor contacte-nos com os seus dados.A dimensão ODM é bem-vinda.
