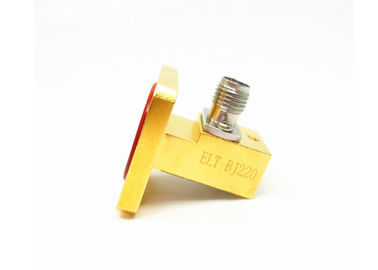

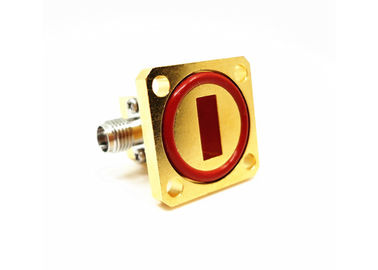

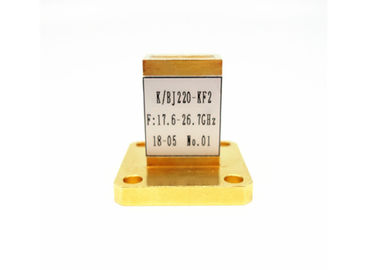

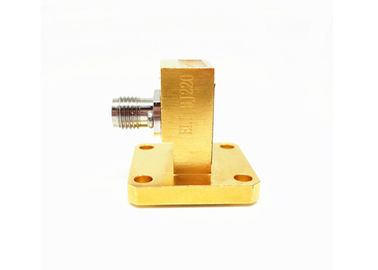

WR42 K 2.92mm Guia de onda para adaptador coaxial Cobertura quadrada Flange ranhurada K / BJ220-KF2
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Guia de ondas para adaptadores coaxial | Materiais: | Conector de latão |
|---|---|---|---|
| Faixa de frequência: | 17.6-26.7 GHz | Conector: | 2.92mm (tipo K) |
| - Não.: | 1.25 | Impedância: | 50 ohms |
| Tamanho do medidor de ondas: | WR42 | Estilo do corpo: | Ângulo reto |
| Destacar: | Adaptador do cabo coaxial,adaptador do co-axial do ângulo direito |
||
Medidor de ondas de WR42 K 2.92mm à flange sulcada do adaptador tampa quadrada coaxial
O medidor de ondas ao adaptador coaxial produzido pela elite Co. industrial eletrônico de Xi'an, Ltd. é dividido em duas estruturas, no ângulo direito e no lauch da extremidade. Para a extremidade coaxial de adaptadores do medidor de ondas, nós podemos fornecer o tipo de N, o TNC, o SMA, os 3.5mm, os 2.4mm, o SMP, o SSMP e os muitos outros tipos. Sua escala de frequências de 6.5GHz a 50GHz. Nossos modelos do medidor de ondas variam de BJ84 a BJ400 (wr112-wr22).
Além, nós podemos oferecer adaptadores coaxiais feitos sob encomenda do medidor de ondas de acordo com a exigência especial dos clientes.
Especificação:
| Nome do produto | Medidor de ondas aos adaptadores coaxiais |
| Tipo coaxial | 2.92mm (tipo de K) |
| Tamanho do medidor de ondas | WR42 |
| Carroçaria | Ângulo direito |
| Escala de frequência | 17.6-26.7GHz |
| Impedância de SMA | 50 ohms |
| VSWR | 1,25 |
Medidor de ondas do catálogo a Adapters.pdf coaxial
Vantagens:
- Nossos adaptadores do medidor de ondas são da confiança alta, do tamanho diminuto e do desempenho excelente etc., que os faz adotados extensivamente nos dispositivos etc. da onda da medida e de milímetro da micro-ondas.
Desenho detalhado:
Lista de medidor de ondas aos adaptadores coaxiais de 2.92mm (tipo de K):
| Number modelo | Descrição | Nota |
| K/BJ220-KF2 | WR42 aos adaptadores fêmeas do ângulo direito de K (2.92mm) | BJ220=WR42 |
| K/BJ220-KF1 | WR42 aos adaptadores fêmeas do lançamento da extremidade de K (2.92mm) | K=female |
| K/BJ260-KF | WR34 aos adaptadores fêmeas do ângulo direito de K (2.92mm) | BJ260=WR34 |
| K/BJ260-KF1 | WR34 aos adaptadores fêmeas do lançamento da extremidade de K (2.92mm) | |
| K/BJ320-KF | WR28 aos adaptadores fêmeas do ângulo direito de K (2.92mm) | BJ320=WR28 |
| K/BJ320-KF1 | WR28 aos adaptadores fêmeas do lançamento da extremidade de K (2.92mm) | |
| K/BJ320-JF1 | WR28 aos adaptadores masculinos do lançamento da extremidade de K (2.92mm) | J=male |
| K/BJ400-KF1 | WR22 aos adaptadores fêmeas do lançamento da extremidade de K (2.92mm) | BJ400=WR22 |
| K/24JS18000-KF | WR24JS18000 aos adaptadores fêmeas do lançamento da extremidade de K (2.92mm) |
Referências de padrões do medidor de ondas
| Padrões chineses | Standard internacionais | Escala de frequência (gigahertz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
NOTA:
Nós temos sobre 10.000 tipos de medidor de ondas aos adaptadores coaxiais para a escolha, se o adaptador que você se está usando não é encontrado, nos contacta por favor com seus detalhes. A dimensão do ODM é dada boas-vindas.
