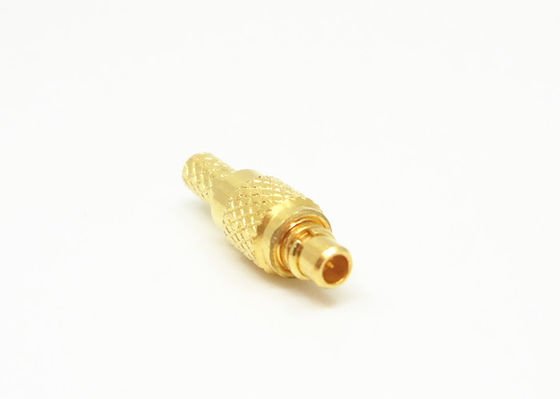

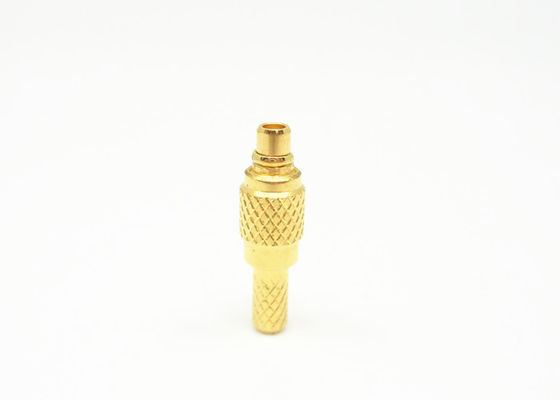

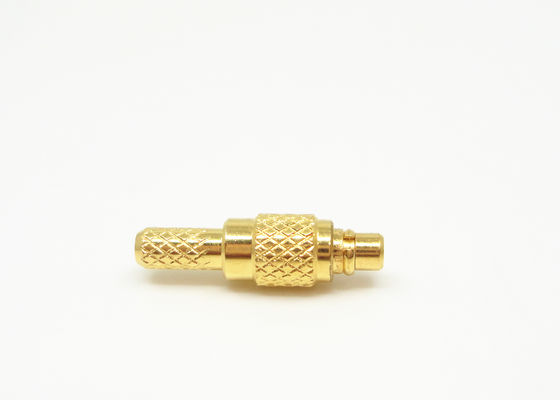

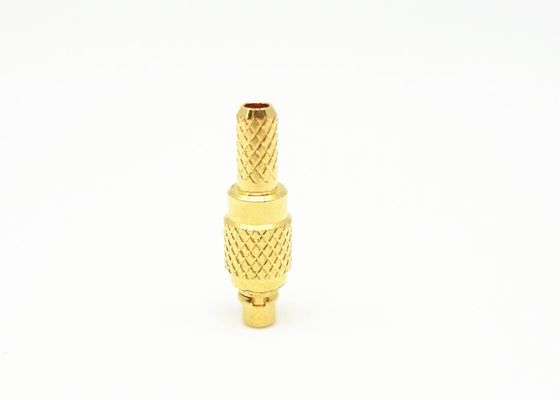

Conector RF MMCX Macho Reto Crimp MMCX 500 Ciclos de Durabilidade MMCX-J3
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | MMCX conector da série | Sexo: | Masculino |
|---|---|---|---|
| Galvanização: | Folheado a níquel chapeado ouro | Materiais: | Bronze |
| Impedância: | 50Ω | durabilidade: | 500 ciclos |
| Tipo: | Reta | ||
| Destacar: | Conector RF MMCX Macho Crimp,Plug MMCX reto 500 ciclos,Conector coaxial MMCX-J3 |
||
Produtor Fornecer MMCX Conector coaxial RF de conector masculino
A série MMCX é uma espécie de conector coaxial de micro parada de inserção RF que é menor que o MCX,amplamente utilizado nos pequenos dispositivos de comunicação e dispositivos de rede que exigem requisitos rigorosos de volume e peso.
As aplicações dos conectores MMCX são aquelas em que o tamanho, peso, desempenho e facilidade de montagem são as considerações motrizes para a decisão final de projeto.Comunicações sem fios (WLAN e móvel) e automóveis.
Especificações
| Características elétricas | |||
| Impedância | 50Ω | ||
| Faixa de frequência | DC ~ 6 GHz | ||
| Voltagem nominal | 170VRMS* | ||
| Dieléctricos Resistência à tensão | 500VRMS* | ||
| Resistência ao isolamento | ≥ 2000MΩ | ||
| Resistência do centro | Condutor central | ≤ 10 mΩ | |
| Condutor externo | ≤ 5mΩ | ||
| VSWR | ≤ 1.3 | ||
| Características materiais e mecânicas | |||
| Condutor central | Homem | Brasão Revestido de Ouro | |
| Fêmea | Berílio, bronze, revestido de ouro | ||
| Contato elástico | Berílio, bronze, revestido de ouro | ||
| Com um diâmetro não superior a 50 mm | Brasão Revestido de Ouro | ||
| Mancha de encolhimento | Outros, de aço inoxidável | ||
| Insuladores | PTFE | ||
| Anel de vedação | Borracha de silicone | ||
| Durabilidade | 500 ciclos | ||
| Compatível com a RoHS | - Sim, sim. |
| Terminação do contacto com o centro | Crimp |
| Terminação do contacto externo | Crimp |
| Ciclos de acasalamento | 500 Ciclos |
| Conservação de contactos | 10N min |
| Retenção de cabo | 100 N min |
| Força de acasalamento | 13.6N máximo |
| Força de desacoplamento | 13.6N máximo |

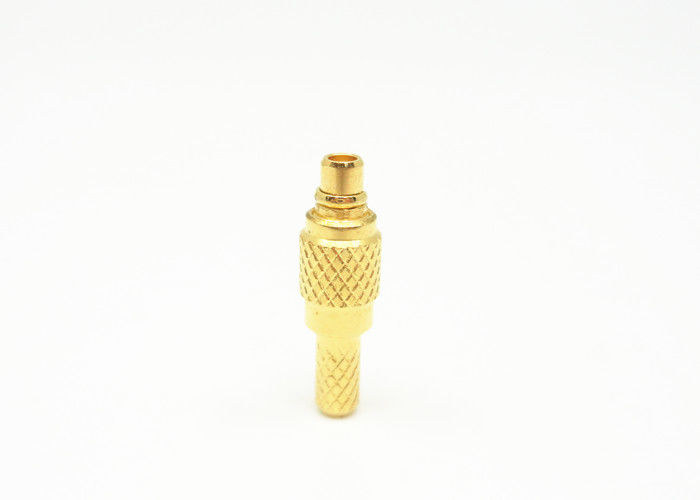

Imagens detalhadas
Aplicação:
* Rede
* Satcom
* Computadores/LANs
* Computadores/LANs
* Comunicação móvel
* Instrumentação
* Estação Base
* Comunicação móvel
* Instalações ao ar livre
* Radar, microondas
* Telecomunicações
* Instrumentação
* Automóveis
* Junte a linha de salto
* Facilidade básica
* Sistema de rádio, TV e antena
Catálogo do produto:
| Adaptador de RF |
| Guia de onda para adaptador coaxial |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Associações de cabos RF |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF BNCConectores de onda milimétrica (2,4 mm, 2,92 mm) |
Nota:
Temos mais de 10.000 tipos deMMCX Conector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
