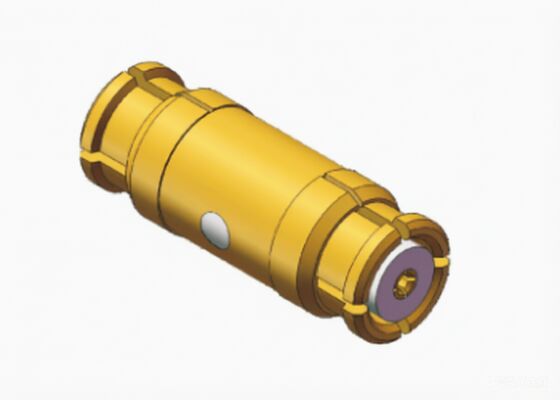

50Ohm SMP Jack para conector de adaptadores coaxiais Jack Bullet RF até 18GHz
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Adaptador SMP Fêmea para SMP Fêmea | outro nome: | SMP Jack para Jack Bullet |
|---|---|---|---|
| Contato Central: | Liga de cobre, banhada a ouro | Concha: | Liga de cobre, banhada a ouro |
| Impedência: | 50 ohms | Tensão nominal: | 170V |
| DWV: | 500 V | Resistência de Isolamento: | 5.000 ohms |
| Freqüência: | CC ~ 18 GHz | Faixa de temperatura: | -55℃~+125℃ |
| Dielétrico: | PTFE | Amostras: | Disponível, em estoque> 30 unidades |
| Destacar: | Conector de adaptador coaxial de 50 ohms SMP,Adaptador SMP de tomada para tomada de RF,Conector coaxial de bala de 18 GHz |
||
Descrição do Produto:
Adaptadores RF Coaxiais Conector SMP Jack para Jack até 18 GHz
Projetados para ambientes onde o espaço é limitado, esses adaptadores miniatura oferecem uma solução de interconexão robusta sem sacrificar o desempenho. Projetados para atender às rigorosas demandas dos sistemas de RF modernos, eles são ideais para aplicações que exigem dimensões mínimas e designs ultracompactos e que economizam espaço.
Principais Características dos Adaptadores RF Coaxiais Conector:
Faixa de Frequência Estendida: Adequado para uso até 18 GHz, garantindo integridade de sinal confiável em ambientes de teste de alta frequência e sistemas de comunicação.
Conectividade sem Ferramentas: Apresentando um design de encaixe, esses adaptadores permitem acoplamento e desacoplamento rápidos. Os instaladores podem garantir conexões sem a necessidade de roscas ou chaves inglesas, reduzindo significativamente o tempo e a complexidade da montagem.
Família Versátil de Conectores SMP: A série SMP oferece uma gama abrangente de configurações, incluindo variantes retas e em ângulo reto. Se sua aplicação requer montagem de cabo ou soldagem direta em uma PCB, existe uma configuração adequada.
Opções de Engajamento Otimizadas para Cada Ambiente
Para garantir confiabilidade em vários cenários de uso, os usuários podem selecionar entre três estruturas de plugue distintas, adaptadas a requisitos específicos de ciclos de acoplamento:
Detent Completo: Recomendado para instalações permanentes ou semipermanentes onde a inserção frequente não é necessária. Esta opção oferece a maior força de retenção.
Detent Limitado: Ideal para aplicações que exigem manutenção regular ou reconfiguração envolvendo muitos ciclos de inserção.
Furo Liso: Projetado para montagens de placa a placa de alta densidade onde múltiplos conectores SMP são montados em proximidade.
Nota sobre Desempenho Mecânico: As forças de inserção e extração seguem esta hierarquia: Detent Completo > Detent Limitado > Furo Liso.
Dimensão do Contorno de SMP para SMP Jack reto para Jack Bullets Série SMP-KK25
| : | Modelo | L (comprimento diferente) |
| Nota | SMP-KK99 | 6,7 mm |
| Fêmea para Fêmea | SMP-KK166 | 6,7 mm |
| Fêmea para Fêmea | SMP-KK176 | 6,7 mm |
| Fêmea para Fêmea | SMP-KK177 | 6,7 mm |
| Fêmea para Fêmea | SMP-KK178 | 6,7 mm |
| Fêmea para Fêmea | SMP-KK188 | 6,7 mm |
| Fêmea para Fêmea | SMP-KK189 | 6,7 mm |
| Fêmea para Fêmea | SMP-KK192 | 6,7 mm |
| Fêmea para Fêmea | SMP-KK239 | 6,7 mm |
| Fêmea para Fêmea | SMP-KK249 | 6,7 mm |
Fêmea para FêmeaNota: Se você gostaria de personalizar o comprimento diferente de Adaptadores SMP para SMP
, Bullets. entre em contato conosco livremente através de sales3@xa-elite.com.cn.
Aplicações: Xi'an Elite Electronic é um Fabricante Líder deConectores, Adaptadores RF/Micro-ondas/Guia de Ondas & Montagens de Cabos
atendendo às indústrias aeroespacial, de aviação, navegação, satélite, radar, comunicações e eletrônica.
Embalagem e Envio:
Embalagem:
Dimensões da Embalagem: Caixa Pequena Externa com C 26,5*L18,5*A14cm
Envio:
Tempo de Envio: 5-7 dias úteis para Adaptadores RF Coaxiais Conector em estoque. Para nova produção, assim que as mercadorias estiverem prontas, providenciaremos o envio o mais rápido possível.
