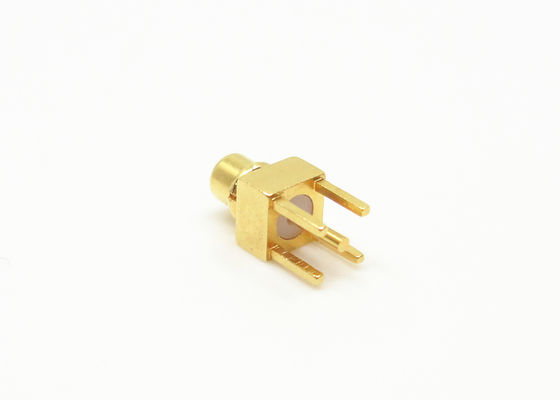

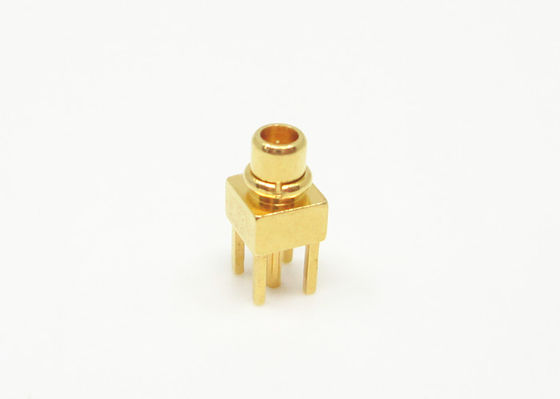

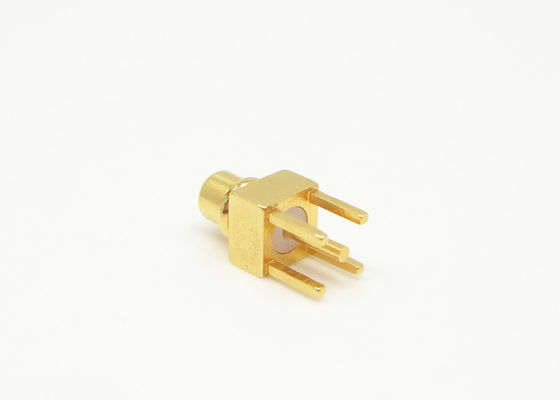

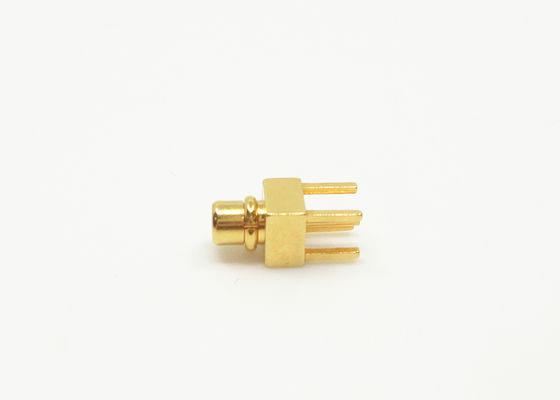

Conectores de cabo coaxial MMCX pequenos de circuito impresso reto 50Ω de impedância
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | MMCX conector da série | Gênero: | Homem |
|---|---|---|---|
| Chapeamento: | O ouro chapeou folheado a níquel | Material: | Bronze |
| Impedância: | 50Ω | Durabilidade: | 500 ciclos |
| Tipo: | Montagem do PWB | ||
| Destacar: | Conectores coaxiais de circuito impresso MMCX 50Ω,Conector adaptador RF MMCX reto,Conector pequeno de montagem em circuito impresso MMCX |
||
Conector RF coaxial MMCX reto banhado a ouro de 50 ohm com crimpagem para montagem em painel
A série MMCX é um tipo de conector coaxial de RF micro de parada de inserção que é menor que o MCX, amplamente utilizado em dispositivos de comunicação pequenos e dispositivos de rede que têm requisitos rigorosos de volume e peso.
As aplicações dos conectores MMCX são aquelas em que tamanho, peso, desempenho e facilidade de montagem são as principais considerações para a decisão de design final. Tipicamente, estes incluem GPS, comunicações sem fio (WLAN e móvel) e automotivo.
Especificação
| Características Elétricas | |||
| Impedância | 50Ω | ||
| Faixa de Frequência | DC~6GHz | ||
| Tensão Nominal | 170VRMS | ||
| Tensão de Resistência Dielétrica | 500VRMS | ||
| Resistência de Isolamento | ≥2000MΩ | ||
| Resistência do Centro | Condutor Central | ≤10mΩ | |
| Condutor Externo | ≤5mΩ | ||
| VSWR | ≤1.3 | ||
| Características de Material e Mecânicas | |||
| Condutor Central | Macho | Latão banhado a ouro | |
| Fêmea | Bronze berílio banhado a ouro | ||
| Contato Elástico | Bronze berílio banhado a ouro | ||
| Concha e outras peças metálicas | Latão banhado a ouro | ||
| Luva de Crimpagem | Latão banhado a níquel | ||
| Isoladores | PTFE | ||
| Anel de Vedação | Borracha de silicone | ||
| Durabilidade | 500 ciclos | ||
| Compatível com RoHS | Sim |
| Terminação do Contato Central | Crimpagem |
| Terminação do Contato Externo | Crimpagem |
| Ciclos de Acoplamento | 500Ciclos |
| Retenção de Contato | 10N min |
| Retenção de Cabo | 100N min |
| Força de Acoplamento | 13.6N max |
| Força de Desacoplamento | 13.6N max |

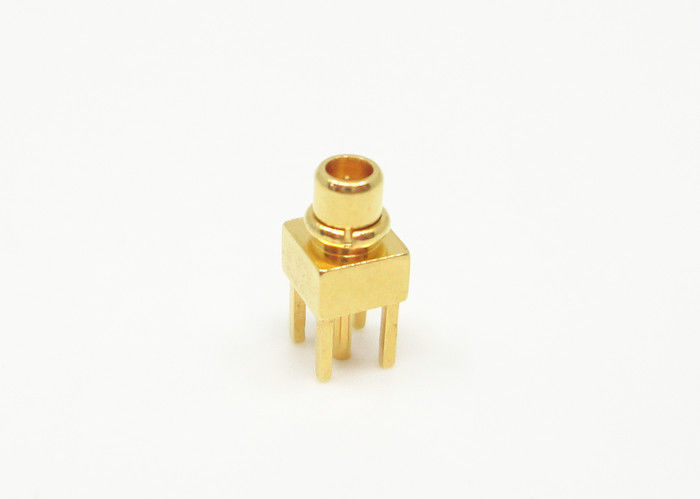

Imagens Detalhadas
Características:
-Baixo custo combinado com alta qualidade.
-Desempenho de banda larga com baixa reflexão de DC a 6 GHz.
-Acoplamento rápido de conectar/desconectar.
-Impedância de 50 Ohm
- Disponível para fixação em cabos padrão da indústria e como dispositivo de placa de circuito impresso
-Fornece desempenho repetível
Aplicação:
* Rede
* Satcom
* Computador/LANs
* Computador/LANs
* Comunicação móvel
* Instrumentação
* Comunicação móvel
* Instalações externas
* Radar, micro-ondas
* Telecomunicações
* Instrumentação
* Automotivo
* Junção de linha de salto
* Instalação básica
* Sistema de antena de rádio, TV
Catálogo de Produtos:
| Adaptador RF |
| Adaptador de Guia de Onda para Coaxial |
| Selos Herméticos de Vidro a Metal |
| Conector Série J30J |
| Juntas Rotativas de Micro-ondas |
| Conjuntos de Cabos RF |
| Conector RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector RF TNC |
| Conector RF Tipo N |
| Conector RF BNC Conectores de Onda Milimétrica (2.4mm, 2.92mm) |
NOTA:
Temos mais de 10.000 tipos deConector MMCX, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
