Adaptador coaxial para guia de ondas SMA Fêmea de 11,9 GHz a 18 GHz WR62 BJ140 SMA-BJ140-KF
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | WR62 Guia de onda para adaptadores coaxial | Material: | Latão |
|---|---|---|---|
| Faixa de frequência: | 11.9-18GHz | Conector: | SMA |
| Vswr: | 13h30 | Impedância: | 50 ohm |
| Tamanho do medidor de ondas: | WR62,BJ140 | Estilo corporal: | Ângulo reto |
| Destacar: | Medidor de ondas de SMA ao adaptador coaxial,Medidor de ondas de WR62 BJ140 ao adaptador de SMA,adaptadores coaxiais do medidor de ondas 18GHz |
||
WR62 BJ140 Para Adaptador de Guia de Ondas SMA Fêmea para Coaxial 11.9GHz~18GHz
A frequência de adaptadores de guia de ondas para coaxiais processados por Elite Electronic (ELT) cobre 5.4GHz-110GHz. Com alta confiabilidade, tamanho pequeno e excelente desempenho, é amplamente utilizado em medições de micro-ondas e equipamentos de ondas milimétricas. O guia de ondas possui guias de ondas retangulares padrão e de crista dupla, e guias de ondas não padronizados podem ser personalizados de acordo com os requisitos do usuário. A interface de conexão coaxial inclui N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm e microstrip. Os adaptadores de guia de ondas para coaxiais são divididos em dois tipos: lançamento final e lançamento em ângulo reto a partir da orientação da interface. Dentre eles, o tipo de lançamento RA também pode ser usado como uma estrutura de alta potência.
Especificação de SMA/BJ140-KF:
| Nome do Produto | Adaptadores Coaxiais WR62 para SMA |
| Modelo nº | SMA/BJ140-KF |
| Tipo Coaxial | SMA |
| Tamanho do Guia de Ondas | WR62 |
| Estilo do Corpo | Ângulo Reto |
| Faixa de Frequência | 11.9-18GHz |
| Impedância SMA | 50 Ohm |
| VSWR | 1.30 |
Vantagens:
-Nossos adaptadores de guia de ondas são de alta confiabilidade, tamanho miniatura e excelente desempenho, etc., o que os torna amplamente adotados em medições de micro-ondas e dispositivos de ondas milimétricas, etc.
Desenho de Contorno do Modelo nº SMA/BJ140-KF:

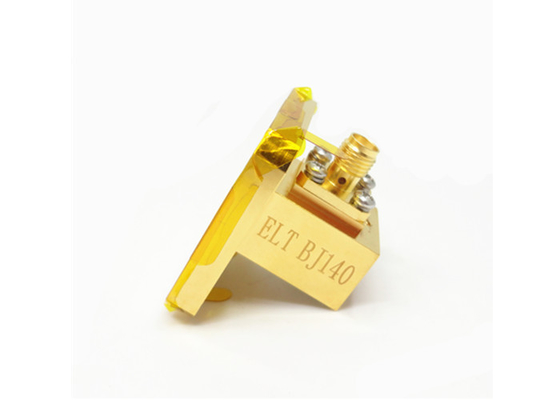

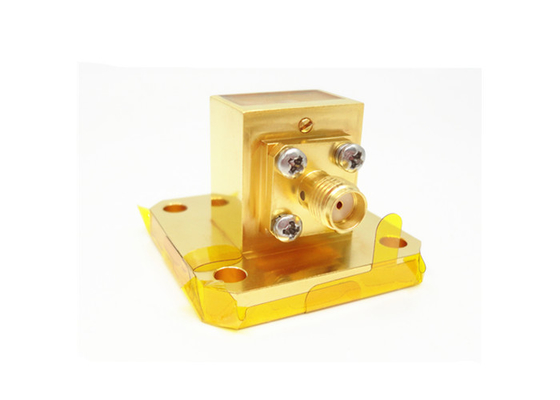

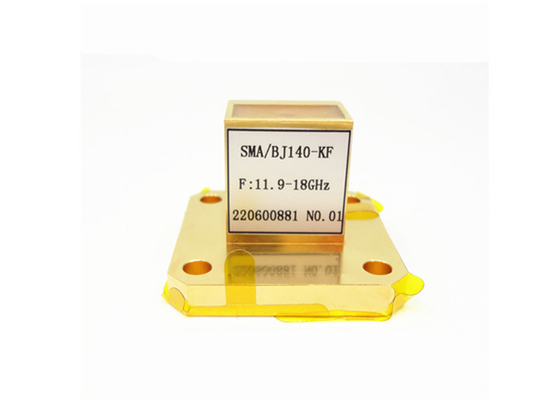

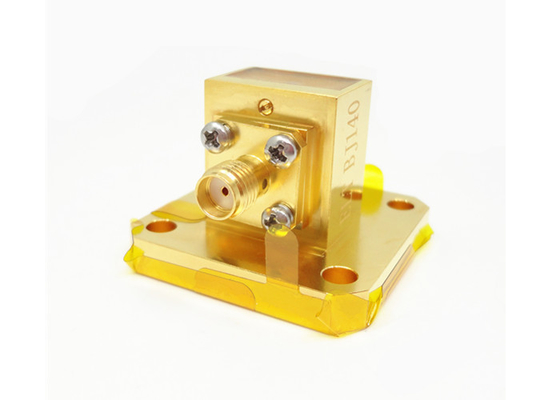

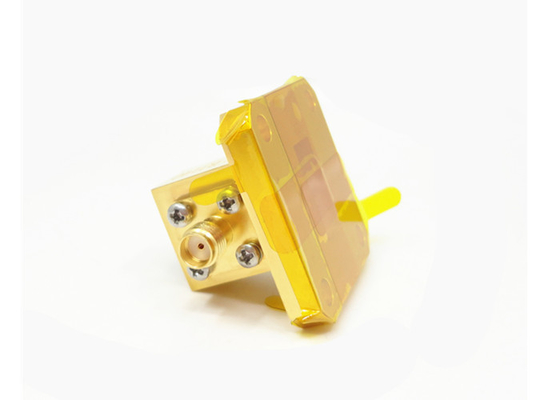

Imagens de WR62 BJ140 para Adaptador de Guia de Ondas SMA Fêmea para Coaxial SMA/BJ140-KF:
Lista de Adaptadores Coaxiais de Guia de Ondas para SMA:
| Número do Modelo | Descrição | Observação |
| SMA/BJ100-KFE2 | WR90(BJ100) para adaptadores de lançamento final SMA fêmea | BJ100=WR90 |
| SMA/BJ100-KF6 | WR90(BJ100) para adaptadores de ângulo reto SMA macho | |
| SMA/BJ120-KFE | WR75(BJ120) para adaptadores de lançamento final SMA fêmea | BJ120=WR75 |
| SMA/BJ120-KF6 | WR75(BJ120) para adaptadores de ângulo reto SMA fêmea | |
| SMA/BJ140-KFE | WR62(BJ140) para adaptadores de lançamento final SMA fêmea | BJ140=WR62 |
| SMA/BJ140-KF15 | WR62(BJ140) para adaptadores de ângulo reto SMA fêmea | |
| SMA/BJ180-KFE5 | WR51(BJ180) para adaptadores de lançamento final SMA fêmea | BJ180=WR51 |
| SMA/BJ180-KF2 | WR51(BJ180) para adaptadores de ângulo reto SMA fêmea |
Referências cruzadas do padrão de guia de ondas
| Padrão Chinês | Padrão Internacional | Faixa de Frequência (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Adaptador de Guia de Ondas para Coaxial-ELT 2024.pdf
OBSERVAÇÃO:
Temos mais de 1.000 tipos de Adaptadores de Guia de Ondas para Coaxial para escolher, se o adaptador que você está usando não for encontrado, entre em contato conosco com seus detalhes. Dimensão ODM é bem-vinda.
