WR90 BJ100 N Guia de onda feminina para adaptador de coax 8.2GHz - 15GHz N/BJ100-KF
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | WR90 Guia de ondas para adaptadores coaxial | Materiais: | De aço |
|---|---|---|---|
| Faixa de frequência: | 8.2-15GHz | Conector: | N |
| - Não.: | 13h30 | Impedância: | 50 ohms |
| Tamanho do medidor de ondas: | WR90,BJ100 | Estilo do corpo: | Ângulo reto |
| Destacar: | Medidor de ondas fêmea para persuadir o adaptador,Medidor de ondas fêmea de N para persuadir o adaptador,SMA ao adaptador 8.2GHz do medidor de ondas |
||
WR90 BJ100 Para N Guia de onda feminina para adaptador de coax 8.2GHz ~ 15GHz
A frequência deAdaptadores de condução de ondas para coaxãoprocessados porElite Electronic(Capacitação5.4 GHz-110 GHzCom alta fiabilidade, pequeno tamanho e excelente desempenho, é amplamente utilizado em equipamentos de medição de microondas e ondas milimétricas.guias de ondas rectangulares e duplos, e os guias de onda não-padrão podem ser personalizados de acordo com os requisitos do utilizador.N, TNC, SMA, SMP, 3,5 mm, K (2,92 mm), 2,4 mm, 1,85 mm, 1,0 mm e microstripOs adaptadores de guia de ondas para coaxial são divididos em dois tipos: lançamento final e lançamento em ângulo reto a partir da orientação da interface.uma estrutura de alta potência.
Especificação doN/BJ100-KF:
| Nome do produto | Guia de onda WR90 para adaptadores coaxial SMA |
| Número do modelo. | N/BJ140-KF |
| Tipo coaxial | N |
| Tamanho do guia de ondas | WR90 |
| Estilo do corpo | Ângulo reto |
| Faixa de frequência | 8.2-15GHz |
| Impedância SMA | 50 Ohms |
| VSWR | 1.30 |
Vantagens:
-Nossos adaptadores de guia de ondas são de alta confiabilidade, tamanho em miniatura e excelente desempenho, etc., o que os torna amplamente adotados em dispositivos de medição de microondas e ondas milimétricas, etc.
Desenho do modelo n.o.N/BJ100-KF:

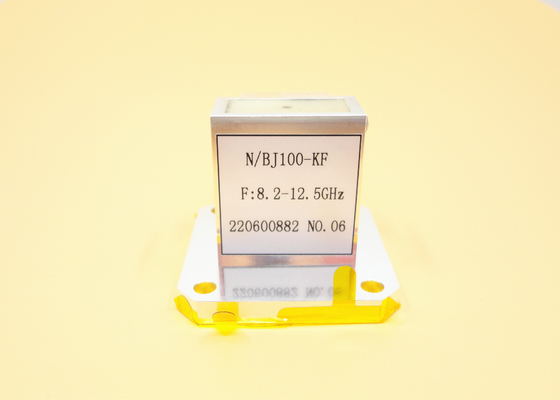

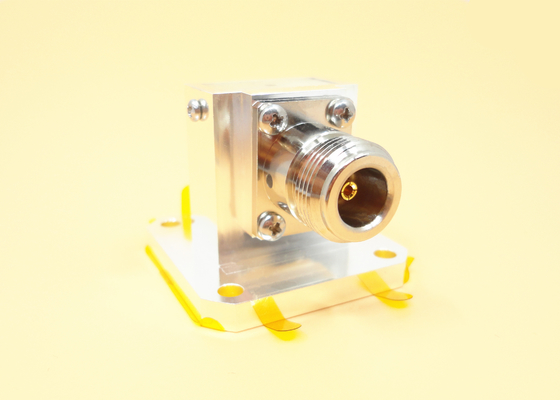

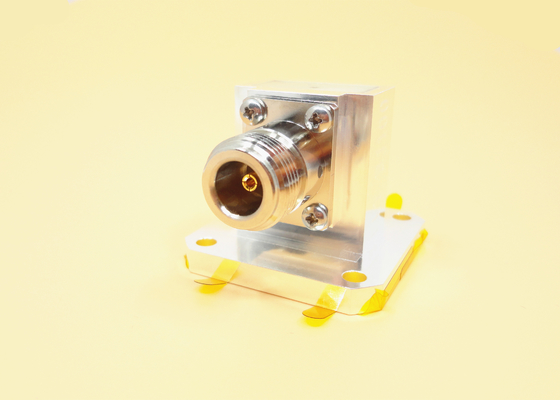

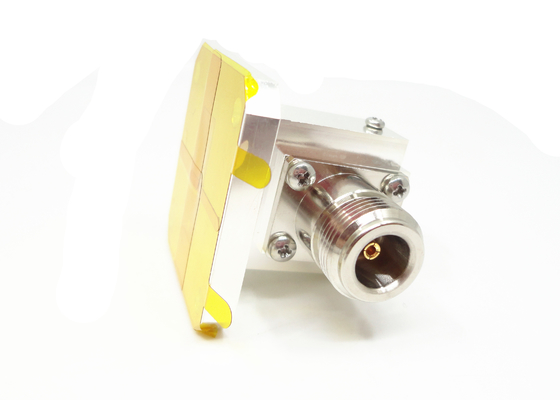

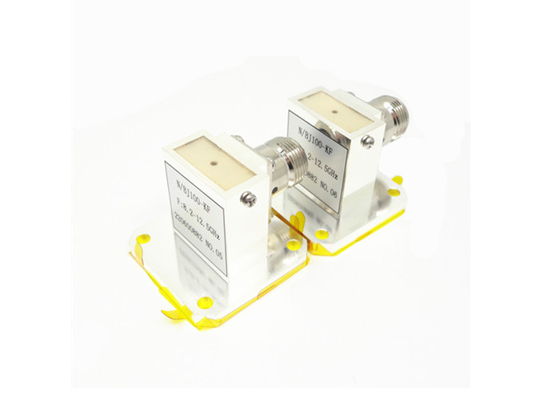

Imagens deWR90 BJ100 a N Guia de ondas feminina para adaptador coaxal N/BJ100-KF:
Lista deGuia de onda para N adaptadores coaxial:
| Número do modelo | Descrição | Notas |
| N/BJ100-KF | Adaptadores de lançamento de ponta feminina WR90(BJ100) para N | BJ100=WR90 |
| N/BJ120-KF | Adaptadores de lançamento de ponta feminina WR75(BJ120) a N | BJ120=WR75 |
| N/BJ140-KF1 | Adaptadores femininos de ângulo reto WR62(BJ140) para N | BJ140=WR62 |
Referências cruzadas das normas de guia de ondas
| Padrões chineses | Padrões internacionais | Faixa de frequência (GHz) |
| BJ84 | WR112 | 6.57-9.99 |
| BJ100 | WR90 | 8.20 a 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8 a 75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Guia de ondas para adaptador de coaxial-ELT 2024.pdf
Nota:
Temos mais de 1000 tipos deGuia de ondas para adaptadores coaxialpara escolha, se o adaptador que está a usar não for encontrado, por favor contacte-nos com os seus dados.A dimensão ODM é bem-vinda.
