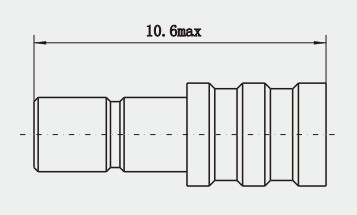

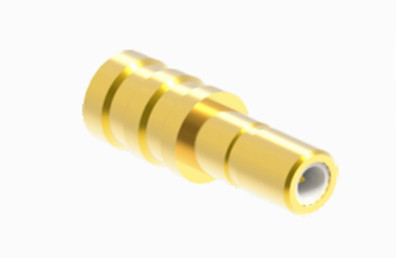

Conector RF masculino SSMB ultra-durável para 2# cabo semi-rígido / flexível
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | SSMB RF Conector | Revestimento: | Revestidos de ouro |
|---|---|---|---|
| Durabilidade: | 500 ciclos | Material de contacto: | De bronze de berílio |
| Materiais: | De aço | Padrão de concepção:: | IEC 1169-33 |
| Tipo: | Direita. | Gênero: | Homem |
| Destacar: | Conector de adaptador coaxial RF de cabo flexível,Conector RF masculino de cabo semi-rígido,Conector RF masculino SSMB |
||
Conector RF masculino SSMB ultra-durável: ideal para melhorar o desempenho do cabo semi-rígido/flexível
Os produtos da série SSMB são conectores coaxial compactos de tipo push-and-snap concebidos para aplicações de radiofrequência, concebidos e fabricados em conformidade com a norma IEC60169-19.Eles ostentam uma forma pequena, construção leve e interface fácil de usar, tornando-os adequados para utilização em dispositivos de rádio em miniatura e aparelhos de medição.
Especificações
| Características elétricas | ||
| Impedância | 50 Ohms | |
| Faixa de frequência | DC ~ 3 GHz | |
| Voltagem nominal | 170VRMS (nível máximo do mar) | |
| Dieléctricos Resistência à tensão | 500VRMS (nível máximo do mar) | |
| Resistência ao isolamento | ≥ 2000 MOhm | |
| Resistência ao contacto | Condutor externo | ≤ 5,5 mOhm |
| Condutor central | ≤ 2,5 mOhm | |
| VSMR | ≤1.35 | |
Detalhes do produto
| Características materiais e mecânicas | |||
| Condutor central | Mascote/Vírus | De aço | de aço inoxidável |
| Fêmea/Socket |
De ferro fundido
|
de aço inoxidável | |
| Contacto de resiliência | De ferro fundido | de aço inoxidável | |
| Concha / Habitação | De aço | de aço inoxidável | |
| Insuladores | PTFE | ||
| Anel de vedação | Borracha de silicone | ||
| Durabilidade | 500 ciclos | ||
| Compatível com a RoHS | - Sim, sim. |
| Ciclos de acasalamento | 500 Ciclos |
| Conservação de contactos | 10N min |
| Retenção de cabo | 100 N min |
| Força de acasalamento | 0.6N máximo |
| Força de desacoplamento | 0.6 N máximo |
Especificação ambiental:
| Temperatura de funcionamento | -65 a +165 graus C |
| Classificação de PI (acoplada) | Proteção IP64 |
Características:
Tamanho compacto: Os conectores SSMB são concebidos para serem compactos, tornando-os adequados para utilização em ambientes de espaço limitado.
Peso leve: Estes conectores são leves, o que facilita a portabilidade e a instalação.
Fácil de ligarOs conectores SSMB são fáceis de usar, com mecanismos fáceis de inserção e inserção para conexões e desconexões rápidas.
Ampla faixa de frequências: São adequados para uma ampla gama de frequências de funcionamento, tornando-os úteis em diversos aparelhos de rádio e instrumentos electrónicos.
Excelente desempenho elétricoOs conectores SSMB oferecem um bom desempenho elétrico, que é crucial para a transmissão de sinal em circuitos de alta frequência.
Alta confiabilidade: Estes conectores são fiáveis e podem suportar um certo grau de vibração e choque.
Diferentes opções de interface: Dependendo das necessidades da aplicação, os conectores SSMB fornecem opções de interface de soquete (flutuante livre) e snap-in; o primeiro permite algum desalinhamento axial e radial,enquanto este último fornece um aperto mais forte para a ligação.
Aplicação:
Equipamento de comunicação sem fios: nas estações de base sem fios e noutros equipamentos de comunicação,Os conectores SSMB são comumente usados para conectar os cabos de transmissão E1 à pequena caixa de transmissão DDF (Digital Distribution Frame) na estação base.
Instrumentação de ensaio: Nos campos de medição e ensaio, os conectores SSMB são utilizados para a transmissão de sinal em vários instrumentos de ensaio de alta frequência devido ao seu excelente desempenho elétrico.
Nota:
Temos mais de 10.000 tipos de produtos de interconexão (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Se o conector que você está usando não for encontrado,Por favor, contacte-nos com os seus dados..
