Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | SSMB RF Conector | Revestimento: | Revestidos de ouro |
|---|---|---|---|
| Durabilidade: | 500 ciclos | Material de contacto: | Bronze, BECU |
| Materiais: | De aço | Padrão de concepção:: | IEC 1169-33 |
| Tipo: | Direita. | Gênero: | Fêmea |
| Destacar: | Conector RF feminino reto,Conector RF dourado feminino,Conector de adaptador coaxial RF SSMB |
||

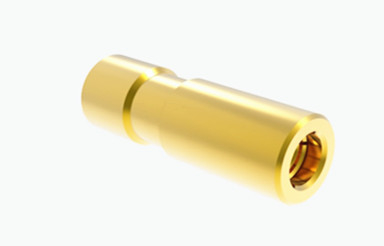

Conector de rádio feminino revestido por uma lâmina para cabo SFF-50-1
Os produtos da série SSMB são conectores coaxial de radiofrequência em miniatura de inserção e inserção rápida que foram desenvolvidos e fabricados em conformidade com a norma IEC60169-19.Estes conectores possuem características tais como tamanho compacto, leveza e facilidade de utilização, tornando-os adequados para utilização em equipamentos e instrumentos de micro-rádio.
Especificações
| Características elétricas | ||
| Impedância | 50 Ohms | |
| Faixa de frequência | DC~40 GHz | |
| Voltagem nominal | 170 VRMS (nível máximo do mar) | |
| Dieléctricos Resistência à tensão | 500 VRMS (nível máximo do mar) | |
| Resistência ao isolamento | ≥ 2000 MOhm | |
| Resistência ao contacto | Condutor externo | ≤ 2mOhm |
| Condutor central | ≤ 6 mOhm | |
| VSMR | ≤1.25 | |
| Perda de inserção | ≤ 0,30 dB | |
Detalhes do produto
| Características materiais e mecânicas | |||
| Condutor central | Mascote/Vírus | De aço | de aço inoxidável |
| Fêmea/Socket | Bronze Sn-P | de aço inoxidável | |
| Contacto de resiliência | De ferro fundido | Revestidos com níquel | |
| Concha / Habitação | Latão, aço inoxidável | Revestidos com níquel | |
| Insuladores | PTFE | ||
| Anel de vedação | Borracha de silicone | ||
| Durabilidade | 500 ciclos | ||
| Compatível com a RoHS | - Sim, sim. |
| Ciclos de acasalamento | 500 Ciclos |
| Conservação de contactos | 10N min |
| Retenção de cabo | 100 N min |
| Força de acasalamento | 0.6N máximo |
| Força de desacoplamento | 0.6 N máximo |
Especificação ambiental:
| Temperatura de funcionamento | -65 a +165 graus C |
| Classificação de PI (acoplada) | Proteção IP64 |
Características:
1Dimensões em miniatura: Os conectores SSMB são projetados para serem menores do que os conectores SMB padrão, com um diâmetro de rosca exterior aproximado de apenas 10 milímetros.Este tamanho compacto é vantajoso em ambientes de espaço restrito.
2.Peso leve: devido às suas dimensões menores, os conectores SSMB são também mais leves em peso, o que é vantajoso quando um grande número de conectores é utilizado, uma vez que reduz a massa total,facilitar a portabilidade e a instalação.
3.Fácil de ligar: os conectores SSMB são concebidos para funções push-in e snap-in,o que significa que podem ser facilmente ligados aos dispositivos correspondentes sem a necessidade de ferramentas adicionais ou força excessiva.
Aplicação:
Equipamento de rádio: nos dispositivos de comunicação por rádio, os conectores SSMB são comumente usados para ligar antenas com transceptores, garantindo a transmissão estável do sinal.
Instrumentação eletrónica: no interior dos instrumentos eletrónicos de alta frequência, os conectores SSMB são utilizados para ligar equipamentos de medição e ensaio, mantendo a transferência de dados precisa.
Estações de base sem fio: nas estações de base de comunicação sem fio, os conectores SSMB são usados para interfaçar cabos de transmissão E1 com pequenas caixas de transmissão DDF,que representam uma aplicação típica no equipamento da estação de base.
Nota:
Temos mais de 10.000 tipos de produtos de interconexão (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Se o conector que você está usando não for encontrado,Por favor, contacte-nos com os seus dados..
