Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Conector coaxial RF de 2,4 mm | Apresentação: | Passivated |
|---|---|---|---|
| Impedância: | 50Ω | Certificado: | ISO-9001-2015 (em inglês) |
| Tipo: | Homem | Período de vida: | 500 Ciclos |
| Aplicação: | Computador/LANs | Materiais: | Aço inoxidável |
| Destacar: | Conector RF CXN3506/MF108A,Conector RF de aço inoxidável |
||

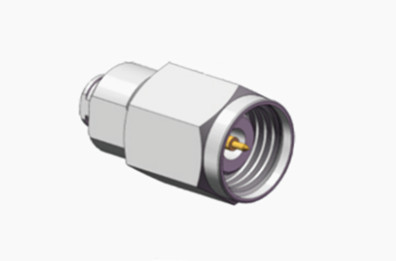

2.4 Conector RF de material de aço inoxidável masculino de onda milimétrica para cabo CXN3506/MF108A
2.4 mm Adaptadores e conectores de alta frequência
O conector da série 2.4 é um conector de onda milimétrica de alto desempenho projetado para operações de até 50 GHz, com uma ligação roscada de interface de ar.LeveEstes conectores são amplamente utilizados em medições de microondas de alta frequência e equipamentos de ondas milimétricas.

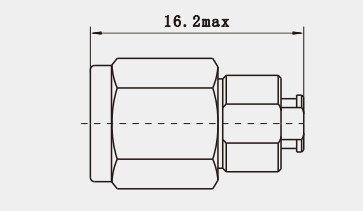

Esboço2.4 Conector RF de material de aço inoxidável masculino de onda milimétrica para cabo CXN3506/MF108A
Especificação do2Conector RF masculino de aço inoxidável de.4 mm para cabo CXN3506/MF108A(mm):
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
|
Características elétricas
|
||||
|
Impedância
|
50Ω
|
|||
|
Faixa de frequência
|
DC ¥50 GHz
|
|||
|
Voltagem nominal
|
170VRMS (nível máximo do mar)
|
|||
|
Dieléctricos Resistência à tensão
|
500VRMS (nível máximo do mar)
|
|||
|
Resistência ao isolamento
|
≥ 5000 MΩ
|
|||
|
Resistência ao contacto |
Condutor externo
|
≤ 2 mΩ
|
||
|
Condutor central
|
≤ 3mΩ
|
|||
|
VSMR
|
≤ 1,05+0,005f
|
|||
Desenho pormenorizado de2.4 Conector RF de material de aço inoxidável masculino de onda milimétrica para cabo CXN3506/MF108A:
Características:
Tamanho e estrutura: O conector de 2,4 mm é um conector de onda milimétrica de precisão com um diâmetro de condutor externo de 2,4 mm.Este pequeno tamanho permite que ele seja usado em dispositivos com alta densidade, reduzindo também o peso total.
Compatibilidade: pode ser interconectado com o conector de 1,85 mm, proporcionando configurações de aplicação flexíveis adequadas a vários requisitos ambientais.
Aplicação:
Analisadores de rede de alta frequência
Requisitos de desempenho: o conector de 2,4 mm pode funcionar até uma frequência de 50 GHz com uma impedância característica de 50Ω,que o torna capaz de lidar com os requisitos de ensaio precisos e de alta frequência dos analisadores de rede de alta frequência.
Instrumentos e sistemas de ondas milimétricas
Ampla aplicação: O conector de 2,4 mm é amplamente utilizado em comunicações sem fio, aeroespacial, medição de testes e instituições de pesquisa, entre outros campos para sistemas de ondas milimétricas.desempenha um papel fundamental na transmissão precisa de sinais de alta frequência.
Produtos relacionados:
| 2.4-J657G | 2Conector RF masculino de aço inoxidável de.4 mm para cabo CXN3657/MF151A |
| 2.4-J130G | 2Conector RF masculino de.4 mm para cabo MF30A |
| 2.4-JB2G-1 | 2Conector RF masculino de aço inoxidável de.4 mm para cabos 2# semi-rígidos/flexíveis |
Nota:
Temos mais de 10.000 tipos deConector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
