Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Conector coaxial RF de 2,4 mm | Impedância: | 50Ω |
|---|---|---|---|
| Período de vida: | 500 Ciclos | Aplicação: | Computador/LANs |
| Materiais: | Aço inoxidável | Apresentação: | Passivated |
| Gênero: | Homem | Certificado: | ISO-9001-2015 (em inglês) |
| Ponto: | conectores retos de 2.4mm RF | ||
| Destacar: | Conector coaxial RF CXN3506,Conector coaxial RF MF108A |
||

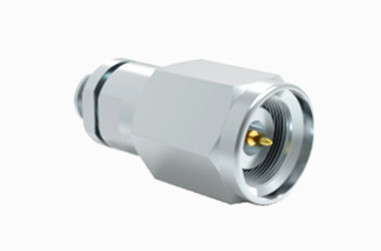

Conector coaxial RF de aço inoxidável, conector masculino de 2,4 milímetros para CXN3506/MF108A
O conector da série 2.4 é um conector de onda milimétrica de alto desempenho que foi projetado para operar até 50 GHz e possui uma conexão roscada de interface de ar.LeveEstes conectores são amplamente utilizados em medições de microondas de alta frequência e equipamentos de ondas milimétricas.
Especificações
|
Características elétricas
|
||||
|
Impedância
|
50Ω
|
|||
|
Faixa de frequência
|
DC ¥50 GHz
|
|||
|
Voltagem nominal
|
170VRMS (nível máximo do mar)
|
|||
|
Dieléctricos Resistência à tensão
|
500VRMS (nível máximo do mar)
|
|||
|
Resistência ao isolamento
|
≥ 5000 MΩ
|
|||
|
Resistência ao contacto |
Condutor externo
|
≤ 2 mΩ
|
||
|
Condutor central
|
≤ 3mΩ
|
|||
|
VSMR
|
≤ 1,05+0,005f
|
|||

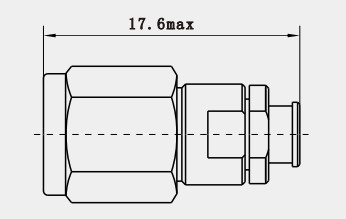

Desenho detalhadodeConector coaxial RF de aço inoxidável, conector masculino de 2,4 milímetros para CXN3506/MF108A(mm):
Características:
Inovação tecnológica e desenvolvimento da normalização: com o avanço das tecnologias de comunicação 5G e futuras 6G, a procura de comunicações de alta frequência,os conectores de alta velocidade irão aumentar ainda maisO conector de 2,4 mm necessita de inovação tecnológica contínua para satisfazer exigências de desempenho mais elevadas.Garantia de padrões globais unificados para promover o desenvolvimento saudável da indústria.
Vantagens:
| Produtos normais | Produtos de elite | |
| Faixa de frequência | DC~40 GHz | DC ~ 65 GHz |
| VSWR | ≤ 1.35 | ≤ 1.3 |
| Durabilidade | 300 Ciclos | > 500 ciclos |
Aplicação:
Exigências de alta precisão: no domínio da medição de precisão, como os sistemas de comunicação de ondas milimétricas, há uma grande demanda por uma transmissão precisa do sinal.com características de alto desempenho e baixa perda, garante a integridade do sinal e a precisão da medição.
Repetitividade e Durabilidade: O conector de 2,4 mm tem um número de enchufes entre 500 a 1000 vezes e possui auto-endireitação, protegendo efetivamente a tomada feminina.Isto melhora a reutilização e resistência a danos do conector, tornando-o altamente adequado para as necessidades de funcionamento fiável a longo prazo dos equipamentos de medição de precisão.
Os nossos principais produtos
| Adaptador de RF |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF MCX/MMCX |
| Conector RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
| Associações de cabos RF |
| Guia de ondas para adaptador coaxial |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
Nota:
Temos mais de 10.000 tipos deConector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
