Detalhes do produto:
Condições de Pagamento e Envio:
|
| Ponto: | Conector da onda de milímetro | Gênero: | Fêmea |
|---|---|---|---|
| Materiais: | Latão/aço inoxidável | Palavras-chave: | conectores de 2.4mm MMW |
| Apresentação: | Revestimento em ouro/pasivação | Aplicação: | RF |
| Tipo de conector: | 4 furos flangeiam conector do painel | ||
| Destacar: | 2.4mm Conector de micro-bandas de rádio feminino,Conector RF de 4 buracos de flange,Conector RF de micro-bandas de aço inoxidável |
||

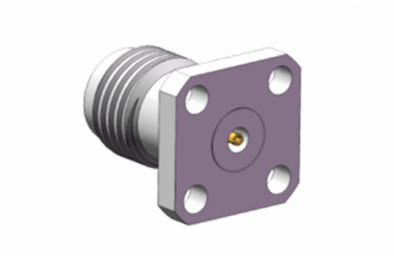

2.4mm Conector de micro-bandas de RF feminina Material de aço inoxidável com flange de 4 buracos
Os conectores de 2,4 mm representam uma classe de conectores de onda milimétrica (MMW) de alto desempenho, operando a frequências de até 50 GHz.Eles utilizam uma interface de ar com uma ligação roscada e são distinguidos pelo seu tamanho compacto, construção leve, alta frequência operacional e conexão confiável.Esses atributos os tornam amplamente úteis em medições de microondas de alta frequência e aplicações de ondas milimétricas.
As aplicações de RF e microondas de uso geral geralmente utilizam conectores coaxial de 2,4 mm de alta precisão de 50 Ohm.Estes conectores servem em diversos ambientes de teste e medição, que abrange as comunicações de telemóvel para satélite, assegurando o equipamento adequado e a correspondência das interligações de cabos.Estes conectores são construídos para suportar uso repetidoSão concebidos com um dielétrico de ar e incorporam um suporte plástico de baixa perda para o condutor central, melhorando a sua eficiência e funcionalidade geral.

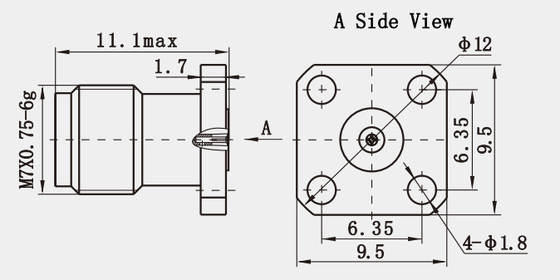

Especificações(mm):
| Impedância | 50 Ω |
| Faixa de frequência | CC - 40 GHz |
| Nomenclatura de tensão | 150 VRMS (nível máximo do mar) |
| Voltagem resistente dielétrica | 500 VRMS (máximo nível do mar) |
|
Relação de onda de voltagem permanente |
≤ 13 |
| Resistência ao contacto | Condutor central ≤ 4,0 mΩ |
| Condutor externo ≤ 2,5 mΩ | |
| Resistência ao isolamento | ≥ 5000 MΩ |
| Condutor interno | Equipamento para a produção de alumínio |
| Jack feminina: BeCu, Revestido de Ouro | |
| Contato resistente | BeCu, revestido com níquel |
| Corpo / Concha / Habitação |
Latão, revestido de ouro |
| Isolador | PEI |
| Garrafas | Borracha de silicone |
| Temperatura | -55°C ~ +125°C |
| Durabilidade | 500 Ciclos |
| Torque | 0.79 ~ 1.13 N.m. |
| Perda de inserção | < 0,04 sqrt ((f (((GHz)) dB |
| Intervalo de temperatura | -65 °C~+165 °C |
| Pin de contato | Revestimento em ouro |
Características:
1Baixa perda de inserção:
Projetado para minimizar as perdas de transmissão de sinal, o conector RF de aço inoxidável de 2,4 mm oferece uma perda de inserção muito baixa.especialmente em aplicações de alta frequência.
2Faixa de alta frequência:
Suportando frequências de CC a 50 GHz, este conector é adequado para uma variedade de aplicações de alta frequência.
3Compatibilidade dimensional:
Mecanicamente compatível com o tamanho de 1,85 mm, o conector RF de aço inoxidável de 2,4 mm pode ser usado de forma intercambiável com o conector de 1,85 mm no mesmo sistema,proporcionando conveniência para a concepção e atualizações do sistema.
Aplicação:
1Aplicações de antenas
Conexões de antena de alto desempenho: os conectores de 2,4 mm são amplamente utilizados em conexões de antena de alto desempenho devido à sua gama de alta frequência e características de baixa perda de inserção.em sistemas de comunicações sem fios e de recepção por satélite, estes conectores asseguram a estabilidade da transmissão do sinal e minimizam a perda de energia.
Ambientes externos adversos: graças ao seu material de carroceria passivado de aço inoxidável, o conector de 2,4 mm é resistente à corrosão e adequado para ambientes externos adversos,com uma tensão de saída superior a 50 kV.
2Aplicações de áudio
Equipamento de áudio profissional: No equipamento de áudio profissional, especialmente onde a transmissão de alta frequência é necessária, os conectores de 2,4 mm oferecem um método de conexão confiável e de alto desempenho.Isto garante uma transmissão de áudio de alta fidelidade em sistemas de som avançados e equipamento de gravação profissional.
Sistemas de som ao vivo: Para concertos, teatros e outros grandes eventos, os conectores de 2,4 mm são preferidos para conectar vários dispositivos de áudio, como alto-falantes e mixers,devido à sua durabilidade e reutilização.
