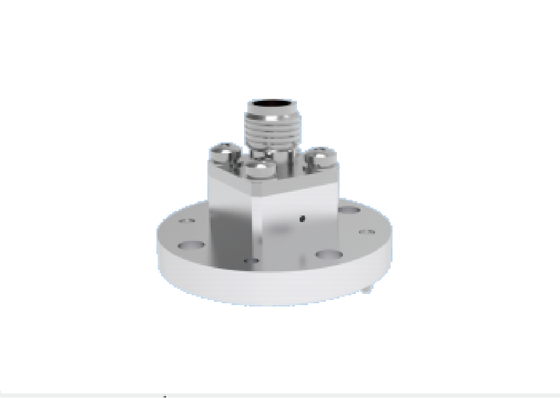

WR22 BJ400 Guia de onda de lançamento final para adaptador coaxial de 2,4 mm 4 furos Montar flange redondo 23,9GHz-50,1GHz Componentes de guia de onda aeroespacial de banda Ka

Imagem Grande : WR22 BJ400 Guia de onda de lançamento final para adaptador coaxial de 2,4 mm 4 furos Montar flange redondo 23,9GHz-50,1GHz Componentes de guia de onda aeroespacial de banda Ka Melhor preço

Detalhes do produto:

Lugar de origem:	Xi'an, China
Marca:	ELT
Certificação:	ISO 9001, ISO14001
Número do modelo:	BTZH-H2K-1

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	MOQ 10pcs
Preço:	Depending on the quantity
Detalhes da embalagem:	1 peça/saco plástico; 100 peças/caixa
Tempo de entrega:	8-12 semanas após receber o pagamento
Termos de pagamento:	T/T ou LC
Habilidade da fonte:	Como exigências

Contato

Descrição de produto detalhada

Nome do produto:	WR22 para conector RF coaxial de 2,4 mm	modelo:	BTZH-H2K-1
Faixa de frequência:	23,9 GHz-50,1 GHz	Maestro Central:	Ligação de cobre, revestimento de ouro
Condutor Externo:	Liga de alumínio, oxidação condutora de cor natural	Porta coaxial:	2.4mm
Estrutura:	Fim do lançamento	Método de montagem:	Montagem em flange redonda de 4 furos
Porta de guia de ondas:	BJ400/WR22	ROE:	≤1,25
Perda de inserção:	≤ 0,25 dB	Peso:	≤16g
Destacar:	Guia de onda wr22 para adaptador coaxial de 2.4mm , componentes de guia de onda aeroespacial de banda ka , conector rf de 2.92mm com flange redonda

Descrição do Produto:

Guia de Onda para Conector RF de 2,4 mm, Lançamento Final

A Elite Electronics fabrica adaptadores de guia de onda para coaxial de alto desempenho de grau aeroespacial, fornecidos em duas construções principais: configurações de lançamento final e de ângulo reto. Cobrindo uma ampla faixa de frequência de 5,3 GHz a 145 GHz, nossas opções de guia de onda retangular abrangem especificações padrão BJ / WR: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ1200(WR8).

As interfaces coaxiais disponíveis incluem as séries SMA, 2,92 mm,Conector RF de 2,4 mm, 1,85 mm, 1,0 mm e 0,8 mm, com cada porta de guia de onda classificada para operação em toda a largura de banda em sua banda de frequência designada.

Ostentando construção mecânica robusta, pegada compacta, desempenho de RF consistente superior e baixo peso abaixo de 20 gramas, nossos adaptadores de transição de guia de onda para coaxial aeroespacial são amplamente implantados em aplicações aeroespaciais de satélites e naves espaciais.

Dimensão do Contornode conectores de guia de onda WR22 para RF de 2,4 mm, lançamento final:

Nº do Modelo: BTZH-H2K-1

WR22 BJ400 Guia de onda de lançamento final para adaptador coaxial de 2,4 mm 4 furos Montar flange redondo 23,9GHz-50,1GHz Componentes de guia de onda aeroespacial de banda Ka

Mais conectores de guia de onda para coaxial, não hesite em nos contatar para o catálogo de produtos. | Soluções Personalizadas Disponíveis

Aplicações:

Xi'an Elite Electronics é um Fabricante Líder de Soluções de Interconexão Sistemática servindo principalmente os setores aeroespacial, aviação, navegação, radar, comunicações, medição, eletrônicos e outros campos. Nossos produtos de alta qualidade usam os melhores materiais e processos rigorosos para garantir a durabilidade e confiabilidade em ambientes hostis.

WR22 BJ400 Guia de onda de lançamento final para adaptador coaxial de 2,4 mm 4 furos Montar flange redondo 23,9GHz-50,1GHz Componentes de guia de onda aeroespacial de banda Ka

Embalagem e Envio

Embalagem:

Os conectores de lançamento final de guia de onda WR 22 para coaxial RF de 2,4 mm são cuidadosamente embalados em caixa para garantir sua proteção durante o trânsito. Envio:

WR22 BJ400 Guia de onda de lançamento final para adaptador coaxial de 2,4 mm 4 furos Montar flange redondo 23,9GHz-50,1GHz Componentes de guia de onda aeroespacial de banda Ka

Enviamos os

conectores de lançamento final de guia de onda WR22 para coaxial RF de 2,4 mm usando um serviço de courier confiável para garantir entrega segura e rápida aos nossos clientes. Os clientes receberão um número de rastreamento após o envio.Comparação de Portas de Guia de OndaBJ

(Padrão Chinês)

WR Frequência (GHz)	Largura Interna	Altura Interna	Banda de Frequência Comum	BJ70	WR137
5.38～8.17	34.85	15.8	Banda C/X	Banda Ku	WR112
6.57～9.99	28.5	12.62	Banda X	BJ100	WR75
8.20～12.50	22.86	10.16	Banda X	BJ120	WR75
9.84～15.00	19.05	9.525	Ku baixa frequência.	BJ140	WR62
11.90～18.00	15.8	7.9	Banda Ku	BJ180	WR51
15.80～24.00	12.95	6.48	Ku alta/K baixa frequência.	BJ220	WR42
18.00～26.50	10.67	5.33	Banda K	BJ260	WR34
21.70～33.00	8.636	4.318	Ka baixa frequência.	BJ320	WR28
26.50～40.00	7.112	3.556	Ka	BJ400	WR22
33.00～50.00	5.69	2.845	Ka Alta frequência / U	BJ500	WR19
39.20～59.60	4.775	2.388	Banda U/V	BJ620	WR15
50.00～75.00	3.759	1.88	Banda V	BJ740	WR12
60.50～91.90	3.099	1.549	Banda E	BJ900	WR10
75.00～110.0	2.54	1.27	Banda W	BJ1200	WR08
92.20～140.0	2.032	1.016	Banda F
