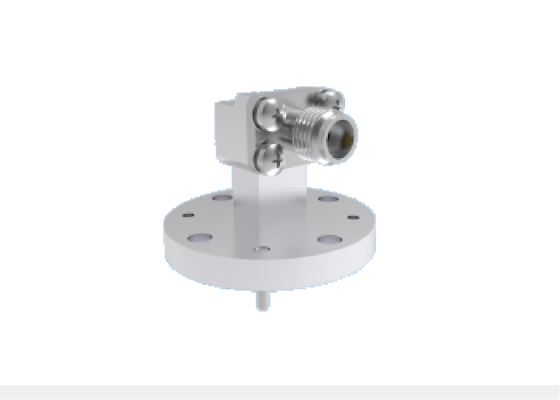

WR22 BJ400 Guia de onda de ângulo reto para adaptador coaxial de 2,4 mm 4 buracos Montar flange redondo 23,9GHz-50,1GHz Componentes de guia de onda aeroespacial de banda Ka
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Adaptador WR22 para coaxial de 2,4 mm | Modelo: | BTZH-P2K-1 |
|---|---|---|---|
| Faixa de frequência: | 23,9 GHz-50,1 GHz | Maestro Central: | Ligação de cobre, revestimento de ouro |
| Condutor Externo: | Liga de alumínio, oxidação condutora de cor natural | Estrutura: | Ângulo reto |
| Porta coaxial: | 2.4mm | Porta de guia de ondas: | BJ400/WR22 |
| Método de montagem: | Montagem em flange redonda de 4 furos | ROE: | ≤1,25 |
| Perda de inserção: | ≤ 0,25 dB | Peso: | ≤16g |
| Destacar: | Guia de onda WR22 para adaptador coaxial de 2,4 mm,componente de guia de onda aeroespacial de banda Ka |
||
Descrição do produto:
Guia de onda para adaptador de onda de 2,4 mm
A Elite Electronics fabrica adaptadores de condução de onda para coaxial de alto desempenho de nível aeroespacial fornecidos em duas construções principais: configurações de lançamento final e de ângulo reto.Cobrindo uma gama de frequências extensa de 5.3 GHz a 145 GHz, as nossas opções de guia de ondas retangulares abrangem as especificações BJ/WR padrão: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34),BJ320 ((WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ1200(WR8).
As interfaces coaxiais disponíveis incluem as séries SMA, 2,92 mm, 2,4 mm, 1,85 mm, 1,0 mm e 0,8 mm, com cada porta de guia de ondas indicada para operação de largura de banda completa em toda a sua faixa de frequência designada.
Com uma construção mecânica robusta, uma pegada compacta, um desempenho RF superior e consistente e um baixo peso inferior a 20 gramas,nossos adaptadores de transição de guia de ondas-coaxial aeroespaciais são amplamente implantados em aplicações aeroespaciais de satélites e naves espaciais.
Dimensão de contornode conectores WR22 a 2,4 mm com guia de onda:
Número do modelo:BTZH-P2K-1
Mais conectores de guia de ondas.Por favor, não hesite em entrar em contato conosco para catálogo de produtos. |Soluções personalizadas disponíveis
Aplicações:
Xi'an Elite Electronics é uma Produtor líder de soluções de interconexão sistemáticadestinado principalmente ao setor aeroespacial, da aviação, da navegação, dos radares, das comunicações e das medições,Eletrónicacampos. Os nossos produtos de alta qualidade utilizam os melhores materiais e processos rigorosos para garantir a durabilidade e fiabilidade em ambientes adversos.
Embalagem e Envio
Embalagem:
OGuia de onda WR 22 para coaxial 2,4 mmConectoresÉ cuidadosamente embalada em caixote para garantir a sua protecção durante o transporte.
Transporte marítimo:
Nós enviamos o oGuia de onda WR22 para coaxial 2,4 mmConectoresUsando um serviço de correio confiável para garantir uma entrega segura e rápida para os nossos clientes.
Comparação de portos com guias de ondas
|
BJ (Estándar chinês) |
WR | Frequência (GHz) | Largura interna | Altura interna | Banda de Frequência Comum |
| BJ70 | WR137 | 5.38 ¢8.17 | 34.85 | 15.8 | Banda C/X |
| BJ84 | WR112 | 6.57 ¢9.99 | 28.5 | 12.62 | Banda X |
| BJ100 | WR90 | 8.20 ¢ 12.50 | 22.86 | 10.16 | Banda X |
| BJ120 | WR75 | 9.84 ¢ 15.00 | 19.05 | 9.525 | Ku de baixa frequência. |
| BJ140 | WR62 | 11.90 ¢ 18.00 | 15.8 | 7.9 | Banda Ku |
| BJ180 | WR51 | 15.80 ¢ 24.00 | 12.95 | 6.48 | Ku alta/K baixa frequência. |
| BJ220 | WR42 | 18.00 ¢ 26.50 | 10.67 | 5.33 | Banda K |
| BJ260 | WR34 | 21.70 ¢ 33.00 | 8.636 | 4.318 | Baixa frequência. |
| BJ320 | WR28 | 26.50 ¢ 40.00 | 7.112 | 3.556 | Ca |
| BJ400 | WR22 | 33.00$50.00 | 5.69 | 2.845 | Ca Frequência alta. / U |
| BJ500 | WR19 | 39.20 ¢ 59.60 | 4.775 | 2.388 | Banda U/V |
| BJ620 | WR15 | 50.00 ¢ 75.00 | 3.759 | 1.88 | Banda V |
| BJ740 | WR12 | 60.50 ¢ 91.90 | 3.099 | 1.549 | Banda E |
| BJ900 | WR10 | 75.00 ¢ 110.0 | 2.54 | 1.27 | Banda W |
| BJ1200 | WR08 | 92.20 ¢ 140.0 | 2.032 | 1.016 | Banda F |
