Detalhes do produto:
Condições de Pagamento e Envio:
|
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Destacar: | Conector coaxial RF de conectividade superior,Conector coaxial RF de alto desempenho,Conector coaxial RF de latão BMA |
||

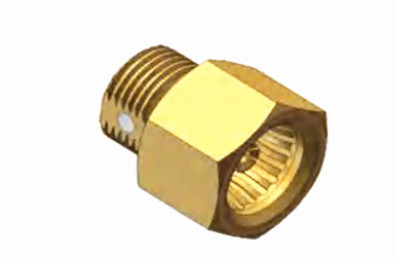

Conector coaxial de micro-bandas RF feminina de latão BMA de alto desempenho para conectividade superior
A série BMA representa um sofisticado conector blind-mate, meticulosamente concebido e fabricado em conformidade com os rigorosos padrões IEC1169-33.,Estes conectores garantem uma fiabilidade de contacto inabalável e apresentam um desempenho elétrico excepcional.combinado com requisitos espaciais minimizados entre os pontos de acasalamento e uma construção leve, tornando-os ideais para integração perfeita em aplicações de gabinetes de chassis.
Amplamente adotados em módulos de gabinete de chassi, os conectores BMA oferecem intercambiabilidade com os homólogos internacionais, facilitando o rápido engajamento e desengajamento.Eles se destacam em estabelecer conexões seguras para cabos coaxial dentro de equipamentos de rádio e instrumentos sofisticados, aumentando assim a eficiência operacional e a versatilidade nas configurações de comunicação de alta frequência.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50 Ohms | |
| Faixa de frequência | DC ~ 18 GHz | |
| Voltagem nominal | 250 VRMS (nível máximo do mar) | |
| Dieléctricos Resistência à tensão | 1000 VRMS (nível máximo do mar) | |
| Resistência ao isolamento | ≥ 5000 MOhm | |
| Resistência ao contacto | Condutor externo | ≤ 2,0 mOhm |
| Condutor central | ≤ 0,5 mOhm | |
| VSMR | ≤ 1.3 | |

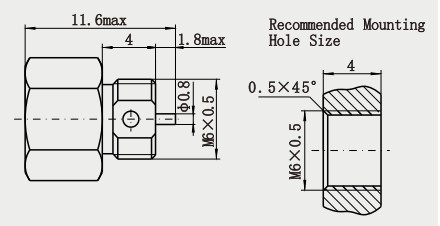

Detalhes do produto
| Características materiais e mecânicas | |||
| Condutor central | Mascote/Vírus | De aço | de aço inoxidável |
| Fêmea/Socket | Bronze Sn-P | de aço inoxidável | |
| Contacto de resiliência | De ferro fundido | Revestidos com níquel | |
| Concha / Habitação | Latão, aço inoxidável | Revestidos com níquel | |
| Insuladores | PTFE | ||
| Anel de vedação | Borracha de silicone | ||
| Durabilidade | 500 ciclos | ||
| Compatível com a RoHS | - Sim, sim. |
| Ciclos de acasalamento | 500 Ciclos |
| Conservação de contactos | 10N min |
| Retenção de cabo | 100 N min |
| Força de acasalamento | 0.6N máximo |
| Força de desacoplamento | 0.6 N máximo |
Especificação ambiental:
| Temperatura de funcionamento | -55 a +155oC |
| Classificação de PI (acoplada) | Proteção IP64 |
Características:
1Pequeno tamanho: os conectores BMA têm um design ultracompacto, que é a forma de inserção da série SMA, e seu tamanho relativamente pequeno torna-o adequado para uso em aplicações onde o espaço é limitado.
2. Contacto confiável: os conectores BMA têm uma ligação de deslizamento cega, no caso de não estarem totalmente alinhados, também podem ser pressionados através da pressão do plugue na tomada para alcançar o acoplamento,e ainda através do projeto estrutural único para alcançar uma conexão confiável.
3.Excelente desempenho mecânico e elétrico: os conectores BMA apresentam baixa resistência ao contato entre os condutores internos e externos, alta resistência ao isolamento e baixa VSWR,que podem garantir a estabilidade e a fiabilidade da transmissão do sinal.
Aplicação:
1Campo de comunicação:
Na construção das estações-base,é usado para conectar vários equipamentos de RF e sistemas de antena para realizar a transmissão e recepção de sinais e garantir o funcionamento estável de redes de comunicaçãoPor exemplo, nas estações base 5G, os conectores BMA podem ser utilizados para ligar diferentes módulos e componentes para satisfazer os requisitos de transmissão de dados de alta frequência e alta velocidade.
É adequado para a ligação interna de equipamentos de comunicação sem fios, tais como telefones celulares, walkie-talkies, etc.Pode realizar conexão de sinal RF confiável em espaço limitado e garantir a função normal de comunicação do equipamento.
2Sistema de radar:
Em sistemas de radar de matriz em fases, os conectores BMA podem ser utilizados para ligar vários componentes do radar, tais como matrizes de antenas, módulos de transmissor/receptor, circuitos de processamento de sinal, etc.,para garantir o elevado desempenho e a fiabilidade do sistema de radarO seu método de ligação "blind plug" e "slide-in" facilita operações de ligação rápidas e precisas em estruturas de radar complexas.
A ligação modular para o sistema de radar facilita a manutenção e a actualização do radar e melhora a flexibilidade e a expansão do sistema de radar.
Nota:
Temos mais de 10.000 tipos de produtos de interconexão (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Se o conector que você está usando não for encontrado,Por favor, contacte-nos com os seus dados..
