| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| Destacar: | Aplicações de Microstrip RF Coaxial Connector,Conector coaxial de RF feminino e reto à prova de água,Conector coaxial de contato RF de latão |
||

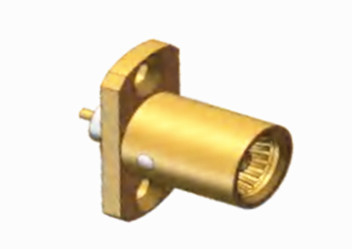

BMA Conector coaxial de freio direto de latão feminino à prova d'água com microstrip
Os conectores da série BMA pertencem à categoria blind-mate, em conformidade com a norma IEC1169-33.Garante um contacto fiável e excelentes propriedades mecânicas e eléctricasCom vantagens tais como flutuação axial e radial, tamanho compacto, construção leve, eles se destacam em aplicações blind-mate dentro do chassi e armários.Estes conectores são frequentemente utilizados para conexões de módulos durante a montagem do chassi e do gabinete.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50 Ohms | |
| Faixa de frequência | DC ~ 4 GHz | |
| Voltagem nominal | 500 VRMS (nível máximo do mar) | |
| Dieléctricos Resistência à tensão | 1500 VRMS (nível máximo do mar) | |
| Resistência ao isolamento | ≥ 5000 MOhm | |
| Resistência ao contacto | Condutor externo | ≤ 2,0 mOhm |
| Condutor central | ≤ 0,5 mOhm | |
| VSMR | ≤ 1.3 | |
Detalhes do produto:
| Características materiais e mecânicas | |||
| Condutor central | Mascote/Vírus | De aço | de aço inoxidável |
| Fêmea/Socket | Bronze Sn-P | de aço inoxidável | |
| Contacto de resiliência | De ferro fundido | Revestidos com níquel | |
| Concha / Habitação | Latão, aço inoxidável | Revestidos com níquel | |
| Insuladores | PTFE | ||
| Anel de vedação | Borracha de silicone | ||
| Durabilidade | 500 ciclos | ||
| Compatível com a RoHS | - Sim, sim. |
| Ciclos de acasalamento | 500 Ciclos |
| Conservação de contactos | 10N min |
| Retenção de cabo | 100 N min |
| Força de acasalamento | 0.58N máximo |
| Força de desacoplamento | 0.6 N máximo |
Especificação ambiental:
| Temperatura de funcionamento | -45 a +155oC |
| Classificação de PI (acoplada) | IP67 |
Características:
1Excelentes performances mecânicas e elétricas: os conectores BMA apresentam baixa resistência ao contacto entre os condutores internos e externos, elevada resistência ao isolamento e baixa VSWR,que podem garantir a estabilidade e a fiabilidade da transmissão do sinal.
2. Ampla gama de aplicações: os conectores BMA são amplamente utilizados em várias interconexões em produtos completos modularizados, tais como painéis de alta densidade de alta velocidade e backplanes,Sistemas de sinalização digital de alta velocidade, sistemas de radar de matriz em fase, backplanes de RF e conjuntos de backplane, e assim por diante.
Aplicação:
Desempenha um papel importante na comunicação, navegação, radar e outros sistemas da aeronave,Conectando os equipamentos eletrónicos de bordo e as antenas para assegurar a transmissão de informações e as ligações de comunicação durante o vooDevido ao seu pequeno tamanho, peso leve e desempenho superior, pode satisfazer os requisitos rigorosos para conectores no campo aeroespacial.
Na comunicação por satélite,O conector BMA pode ser usado para conectar o equipamento de comunicação no satélite e o equipamento na estação de controle terrestre para garantir uma comunicação estável entre o satélite e o solo.
Nota:
Temos mais de 10.000 tipos de produtos de interconexão (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Se o conector que você está usando não for encontrado,Por favor, contacte-nos com os seus dados..
