BMA Conector coaxial RF de flange de 2 buracos masculino para montagem de PCB

Imagem Grande : BMA Conector coaxial RF de flange de 2 buracos masculino para montagem de PCB Melhor preço

Detalhes do produto:

Place of Origin:	China
Marca:	ELT (Elite)
Certificação:	ISO-9001-2015
Model Number:	BMA-JFD

Condições de Pagamento e Envio:

Minimum Order Quantity:	100
Preço:	negotiable
Packaging Details:	Standard Export Carton
Delivery Time:	Within 5-7 workdays(for stocks)
Payment Terms:	L/C, T/T, Western Union
Supply Ability:	350000pcs/years

Contato

Descrição de produto detalhada

Product name:	BMA RF Conector	Plating:	Nickel Plated
Durability:	500 Cycles	Contact material:	Brass, BeCu
Material:	Brass	Design Standard::	IEC 60169-8
Type:	Straight	Gender:	Male
Destacar:	Conector coaxial BMA RF , Conector coaxial RF montado em PCB

BMA Conector coaxial RF de flange de 2 buracos masculino para montagem de PCB

Os conectores da série BMA estão em conformidade com a norma IEC1169-33 e caracterizam-se por um design único de folha de mola,que garante um contacto fiável e um desempenho mecânico e eléctrico excepcionalEstes conectores combinam as vantagens das capacidades de flutuação axial e radial, exigem um espaço mínimo por unidade e apresentam uma construção leve.São idealmente adequados para aplicações blind mate envolvendo chassis e armários, comumente utilizado em ligações de módulos durante a montagem do chassi e do gabinete.

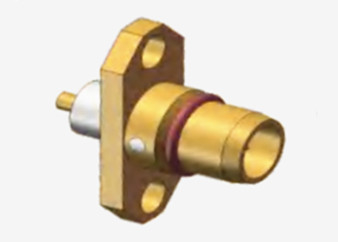

BMA Conector coaxial RF de flange de 2 buracos masculino para montagem de PCB 0

Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.

Características elétricas
Impedância	50 Ohms
Faixa de frequência	DC ~ 4 GHz
Voltagem nominal	500 VRMS (nível máximo do mar)
Dieléctricos Resistência à tensão	1500 VRMS (nível máximo do mar)
Resistência ao isolamento	≥ 5000 MOhm
Resistência ao contacto	Condutor externo	≤ 2,0 mOhm
	Condutor central	≤ 0,5 mOhm
VSMR	≤ 1.3

Detalhes do produto:

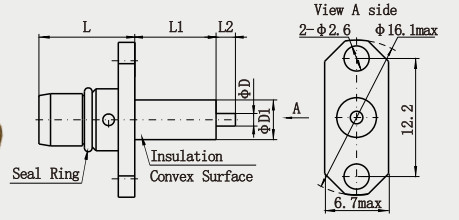

BMA Conector coaxial RF de flange de 2 buracos masculino para montagem de PCB 1

Características materiais e mecânicas
Condutor central	Mascote/Vírus	De aço	de aço inoxidável
	Fêmea/Socket	Bronze Sn-P	de aço inoxidável
Contacto de resiliência	De ferro fundido		Revestidos com níquel
Concha / Habitação	Latão, aço inoxidável		Revestidos com níquel
Insuladores	PTFE
Anel de vedação	Borracha de silicone
Durabilidade	500 ciclos

Compatível com a RoHS	- Sim, sim.
Ciclos de acasalamento	500 Ciclos
Conservação de contactos	10N min
Retenção de cabo	100 N min
Força de acasalamento	0.58N máximo
Força de desacoplamento	0.6 N máximo

Especificação ambiental:

Temperatura de funcionamento	-45 a +155oC
Classificação de PI (acoplada)	IP67

Características:

1. Design estrutural razoável: estruturalmente é a forma push-in da série SMA, e a interface de interface adota interface de ar, este design ajuda a reduzir o volume e peso do conector,mantendo um bom desempenho elétrico.

2. Alta fiabilidade: com uma vida útil mecânica elevada, geralmente até 500 vezes ou mais, pode assegurar estabilidade e fiabilidade na utilização a longo prazo do processo.

3- Ampla gama de aplicações: adequado para uma variedade de ligações de circuitos de microondas, especialmente para chassis, armários, inserção e fechamento de persianas,que contribuam para a modularidade do radar e de outros sistemas completos, tem sido amplamente utilizado no país e no estrangeiro.

Aplicação:

1Instrumentos de ensaio e medição: nos instrumentos de ensaio de RF, tais como analisadores de espectro, analisadores de rede, geradores de sinal, etc.,São utilizados para ligar a transmissão do sinal de RF entre o dispositivo em ensaio e o instrumento de ensaio..O seu desempenho elétrico preciso e as suas características de ligação estáveis podem garantir a precisão e a fiabilidade dos resultados dos ensaios e ajudar a melhorar a eficiência e a precisão dos ensaios e das medições..

2Dispositivos IoT: Com o desenvolvimento da IoT, um grande número de sensores e módulos de comunicação sem fio precisam ser conectados à rede.Os conectores coaxial de RF de microstrip BMA podem ser usados para conectar módulos de RF em dispositivos IoT à placa-mãe, realizando a comunicação sem fios e a transmissão de dados entre os dispositivos e fornecendo uma solução de ligação fiável para aplicações IoT.

Nota:
Temos mais de 10.000 tipos de produtos de interconexão (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Se o conector que você está usando não for encontrado,Por favor, contacte-nos com os seus dados..
