Detalhes do produto:
Condições de Pagamento e Envio:
|
| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Destacar: | Conector coaxial RF SBMA,Conector coaxial RF revestido com níquel,Conector coaxial de micro-bandas RF |
||

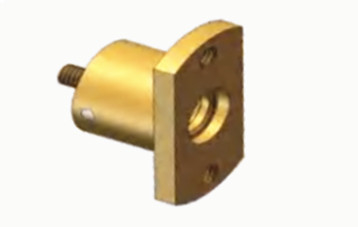

SBMA Conector coaxial RF direto de laço feminino de latão com microstrip
Como uma versão miniaturizada dos conectores coaxial da série BMA, a série SBMA também possui capacidades de mate cego.satisfaz as exigências de miniaturização e modularidade dos dispositivos de microondas.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50 Ohms | |
| Faixa de frequência | DC~40 GHz | |
| Voltagem nominal | 170 VRMS (nível máximo do mar) | |
| Dieléctricos Resistência à tensão | 500 VRMS (nível máximo do mar) | |
| Resistência ao isolamento | ≥ 2000 MOhm | |
| Resistência ao contacto | Condutor externo | <= 2mOhm |
| Condutor central | <= 6 mOhm | |
| VSMR | ≤1.25 | |
| Perda de inserção | ≤ 0,30 dB | |

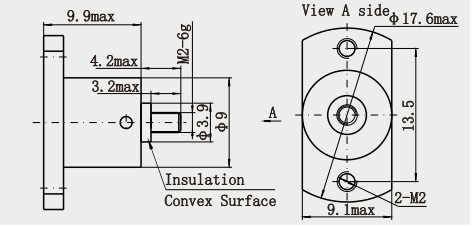

Detalhes do produto
| Características materiais e mecânicas | |||
| Condutor central | Mascote/Vírus | De aço | de aço inoxidável |
| Fêmea/Socket | Bronze Sn-P | de aço inoxidável | |
| Contacto de resiliência | De ferro fundido | Revestidos com níquel | |
| Concha / Habitação | Latão, aço inoxidável | Revestidos com níquel | |
| Insuladores | PTFE | ||
| Anel de vedação | Borracha de silicone | ||
| Durabilidade | 500 ciclos | ||
| Compatível com a RoHS | - Sim, sim. |
| Ciclos de acasalamento | 500 Ciclos |
| Conservação de contactos | 10N min |
| Retenção de cabo | 100 N min |
| Força de acasalamento | 0.6N máximo |
| Força de desacoplamento | 0.6 N máximo |
Especificação ambiental:
| Temperatura de funcionamento | -65 a +165 graus C |
| Classificação de PI (acoplada) | Proteção IP64 |
Características:
1Alta fiabilidade:
Uma longa vida mecânica, geralmente até 500 vezes ou mais, reduzindo a frequência de substituição dos conectores e reduzindo os custos de manutenção.como o uso de estrutura flutuante, mangueira de guia e cabeça de contato do ajuste flutuante de dois estágios, etc., para garantir a estabilidade e confiabilidade da ligação, mas também fácil de instalar e manter.
2. Alto grau de normalização:
De acordo com os padrões de produção, tamanho do produto, desempenho e outras normas claras,para assegurar a compatibilidade e a intercambiabilidade entre os conectores SBMA produzidos por diferentes fabricantes.
Aplicação:
Outros campos:
No equipamento médico, como equipamento de ressonância magnética (MRI), equipamento médico de terapia de RF, etc., também é necessário usar conectores de RF para conectar o equipamento eletrônico relevante.Os conectores SBMA podem satisfazer os requisitos especiais dos equipamentos médicos para transmissão de sinal, enquanto as suas características de miniaturização também ajudam a miniaturização e o design portátil de equipamentos médicos.
No domínio da automação industrial, alguns equipamentos de controlo industrial, sensores, etc., podem também utilizar a tecnologia de RF,Os conectores SBMA podem ser usados para a conexão entre esses dispositivos para obter transmissão de dados sem fio e controle remoto.
Nota:
Temos mais de 10.000 tipos de produtos de interconexão (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Se o conector que você está usando não for encontrado,Por favor, contacte-nos com os seus dados..
