Detalhes do produto:
Condições de Pagamento e Envio:
|
| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Destacar: | Conector coaxial de 2 buracos de flange,Conector coaxial do RF da placa do PWB,Conector coaxial RF SBMA com vedação hermética |
||

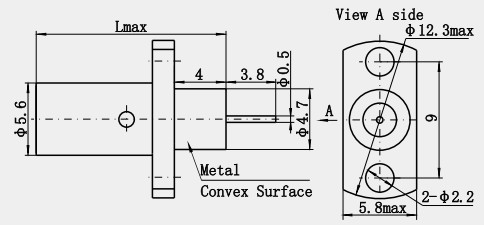

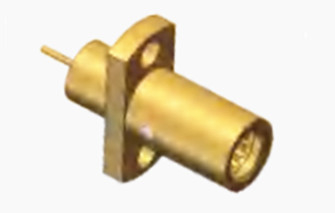

SBMA Selo hermético Fêmea Flange RF coaxial de 2 buracos para placa de PCB
A série SBMA representa uma iteração compacta dos conectores coaxial da série BMA, também com funcionalidade de mate cego.satisfazer eficazmente as exigências de miniaturização e modularidade dos dispositivos de microondas.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50 Ohms | |
| Faixa de frequência | DC~40 GHz | |
| Voltagem nominal | 170 VRMS (nível máximo do mar) | |
| Dieléctricos Resistência à tensão | 500 VRMS (nível máximo do mar) | |
| Resistência ao isolamento | ≥ 2000 MOhm | |
| Resistência ao contacto | Condutor externo | <= 2mOhm |
| Condutor central | <= 6 mOhm | |
| VSMR | ≤1.25 | |
| Perda de inserção | ≤ 0,30 dB | |
Detalhes do produto
| Características materiais e mecânicas | |||
| Condutor central | Mascote/Vírus | De aço | de aço inoxidável |
| Fêmea/Socket | Bronze Sn-P | de aço inoxidável | |
| Contacto de resiliência | De ferro fundido | Revestidos com níquel | |
| Concha / Habitação | Latão, aço inoxidável | Revestidos com níquel | |
| Insuladores | PTFE | ||
| Anel de vedação | Borracha de silicone | ||
| Durabilidade | 500 ciclos | ||
| Compatível com a RoHS | - Sim, sim. |
| Ciclos de acasalamento | 500 Ciclos |
| Conservação de contactos | 10N min |
| Retenção de cabo | 100 N min |
| Força de acasalamento | 0.6N máximo |
| Força de desacoplamento | 0.6 N máximo |
Especificação ambiental:
| Temperatura de funcionamento | -65 a +165 graus C |
| Classificação de PI (acoplada) | Proteção IP64 |
Características:
1Miniaturização:
Desenvolvido com base no produto BMA, trata-se de uma versão miniaturizada do mesmo com maior densidade de instalação para aplicações com requisitos de espaço rigorosos.
2. Alto grau de normalização:
De acordo com os padrões de produção, tamanho do produto, desempenho e outras normas claras,para assegurar a compatibilidade e a intercambiabilidade entre os conectores SBMA produzidos por diferentes fabricantes.
Aplicação:
Instrumentos de ensaio e medição:
Em equipamentos eletrónicos de ensaio e medição, tais como analisadores de espectro, analisadores de rede, geradores de sinal, etc.,É necessário utilizar conectores de RF para ligar o equipamento sob cabos de ensaio ou de ensaio.Os conectores SBMA têm um desempenho superior para garantir a transmissão precisa dos sinais de teste e melhorar a precisão e a confiabilidade dos resultados dos testes.
O seu elevado grau de normalização facilita a compatibilidade das interfaces com outros equipamentos de ensaio, facilitando aos utilizadores a integração e a expansão do sistema.
Nota:
Temos mais de 10.000 tipos de produtos de interconexão (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Se o conector que você está usando não for encontrado,Por favor, contacte-nos com os seus dados..
