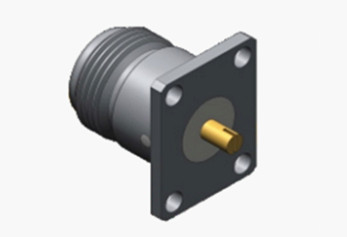

N Conector RF de montagem de flange de alfinete de latão feminino com microstrip
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conector de cabo coaxial de radiofrequência tipo N | Revestimento: | de aço inoxidável |
|---|---|---|---|
| Impedância: | 50 ohms | Faixa de frequência: | DC~11GHz |
| Tipo de cabo: | .141, SFT-50-3-1 | Gênero: | Fêmea |
| Materiais: | de latão | ||
| Destacar: | Conector RF de micro-tripulação montado em flange,Conector RF montado em pin flange de latão,Conector de micro-bandas de rádio feminino |
||
N Conector RF de montagem de flange de alfinete de latão feminino com microstrip
Os conectores do tipo N são conectores coaxial com acoplamento roscado, conhecidos pelas suas excelentes capacidades anti-vibração e desempenho elétrico.Geralmente suportam frequências de até 11 GHz e são compatíveis com vários tipos de cabos RFEstes conectores são comumente utilizados em aplicações como aviação, aeroespacial, radar, comunicações sem fio, médicas, de microondas e digitais, bem como instrumentos de teste e medição.Oferecemos serviços de personalização para vários conectores e adaptadores tipo-N para atender às necessidades específicas dos nossos clientes, incluindo configurações retas ou em ângulo reto, opções de montagem em flange ou em parede.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 11 GHz ((Max.18 GHz) | |
| Voltagem nominal | 1000VRMS* ((Max.Nível do mar) | |
| Dieléctricos Resistência à tensão | 1500VRMS* ((Max.Nível do mar) | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 0,5 mΩ |
| Condutor central | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | De cobre, revestido de ouro |
| Fêmea | Fósforo Bronze, revestido de ouro | |
| Contato resistente | Fósforo Bronze | Outros, de aço inoxidável |
| Concha / Habitação | Cobre Aço inoxidável | Passivação dourada |
| Grampos de cabo | De aço | Revestidos com níquel |
| Isolador | PTFE | |
| Garrafas | Borracha de silicone | |
| Durabilidade | 500 Ciclos | |

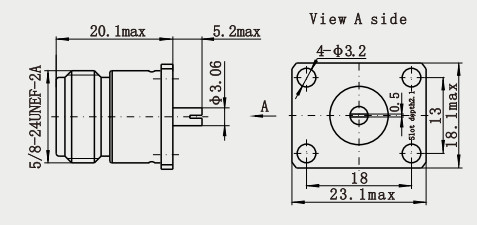

Esboço Desenho ((mm) de N Conector RF de montagem de flange de alfinete de latão feminino com microstrip
Características:
1A utilização de materiais de alta qualidade e um processo de fabrico de precisão produzem perdas extremamente baixas durante a transmissão do sinal,que contribui para melhorar a eficiência e a qualidade da transmissão de sinal.
2Após tratamento e teste especiais, pode funcionar estavelmente em condições ambientais adversas (como alta temperatura, baixa temperatura, umidade, etc.) e tem uma longa vida útil.
Aplicações:
1. Boa adaptabilidade ao ambiente: Após tratamento e ensaios especiais, os conectores de microstripos de tipo N são capazes de funcionar de forma estável em condições ambientais adversas (tais como altas temperaturas,baixa temperatura, humidade, etc.) e têm uma longa vida útil, o que os torna adequados para utilização ao ar livre e em diversos ambientes complexos.
2Compatibilidade versátil: O conector de microstrip tipo N é compatível com muitos tipos de cabos, incluindo cabos semi-rígidos e cabos flexíveis, etc., proporcionando uma gama mais ampla de aplicabilidade.Também está em conformidade com as normas internacionais (e.por exemplo, IEC e IEEE) para facilitar a intercâmbio e integração com outros equipamentos.
Categoria do produto:
| Adaptador de RF |
| Associações de cabos RF |
| Conector RF MCX/MMCX |
| Conector da série J30J |
| Junções giratórias de microondas |
| Conector de RF SMP/SSMP |
| Conector de RF SMA/SSMA |
| Segamentos herméticos vidro-metal |
| Guia de onda para adaptador coaxial |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF BNCConectores de onda milimétrica (2,4 mm, 2,92 mm) |
Embalagem e entrega:
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Temos mais de 10.000 tipos deTipo N Conectores, se os conectores que está a utilizar não estiverem encontrados, por favor contacte-nos com os seus dados- Não..
