50Ω 40GHz Hermeticamente selado SMP Conector de conector masculino para soldagem de PCB Conectores RF aeroespaciais com baixa IL
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conectores RF aeroespaciais de anteparo SMP | Modelo: | SMP(M)-JHD432-S |
|---|---|---|---|
| Faixa de frequência: | 0.3 MHz-40 GHz | Impedância: | 50Ω |
| DWV: | 500 V | Resistência de Isolamento: | ≥5000MΩ |
| Maestro Central: | ≤6mΩ; Liga Kovar, banhada a ouro | Condutor Externo: | ≤3mΩ; Liga Kovar, banhada a ouro |
| Taxa de vazamento: | < 1,01325 X 10-3 Pa·cm3/s | Isoladores: | Vidro |
| ROE: | ≤ 1.35 | Perda de inserção: | ≤0,4dB |
| Temperatura: | -55°C ~ 125°C | Durabilidade: | 500 ciclos |
| Destacar: | 50Ω SMP conector de conector masculino,conector de RF hermético selado de 40 GHz,conector de solda de PCB com baixa perda de inserção |
||

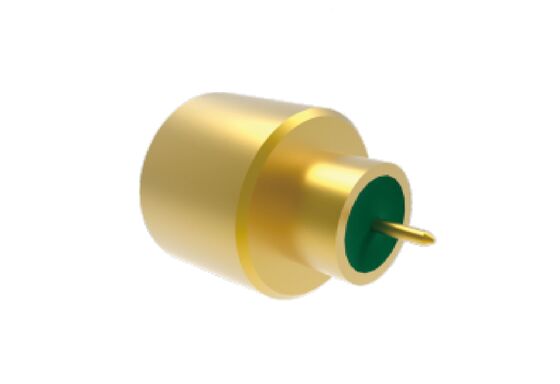

Conector Macho SMP Hermeticamente Selado de 50Ω e 40GHz para Solda em PCB Conectores RF Aeroespaciais com Baixa IL
A série SMP é uma miniatura de Conectores RF Aeroespaciais push-on. Apresenta tamanho compacto, peso leve e ampla banda de frequência operacional, com uma frequência operacional máxima de até 40 GHz.O plugue SMP possui três tipos de interface: full detent, limited detent e smooth bore. Ele suporta interconexão blind-mate e permite flutuação axial e radial da estrutura de conexão. Como um dos conectores coaxiais de RF mais utilizados, é adequado para transmissão de sinais de RF e micro-ondas, bem como para cenários de instalação densa modular. É amplamente aplicado em sistemas embarcados em veículos, navios e satélitesaplicação.
Recursos de Design SMP de Conectores RF Aeroespaciais
- Design compacto
- Operação em banda de frequência de até 40GHz
- Construção robusta para confiabilidade, Parafuso de Painel M5x0.5-6g
- Disponível em múltiplas configurações: opções de montagem reta, em ângulo reto, em painel, em PCB e flange
- VSWR e Perda de Inserção Baixos
Interface de Conectores RF Aeroespaciais SMP
Conector Macho SMP Hermeticamente Selado para Solda em PCB Modelo Nº: SMP(M)-JHD432-S (Tipo Smooth Bore)
Tipo Similar: Conector Macho SMP Hermeticamente Selado para Solda em PCB SMP(M)-JHD169-F (Tipo Full Detent)
Nota: Por favor, verifique nosso catálogo para mais modelos similares de acordo com sua aplicação.
Aplicações
A Xi'an Elite Electronics é especializada em soluções de interconexão sistemática para indústrias exigentes, incluindo:
- Sistemas aeroespaciais e de aviação
- Equipamentos de navegação e radar
- Sistemas de comunicação
- Instrumentos de medição
- Aplicações eletrônicas
Embalagem e Envio
Cada conector SMP Conectores RF Aeroespaciais é cuidadosamente embalado para garantir proteção durante o transporte:
Utilizamos serviços de courier confiáveis para entrega rápida, fornecendo aos clientes informações de rastreamento após o envio.
Para informações adicionais sobre modelos de produtos similares, por favor, verifique nosso catálogo ou entre em contato com nossa equipe de vendas em:
