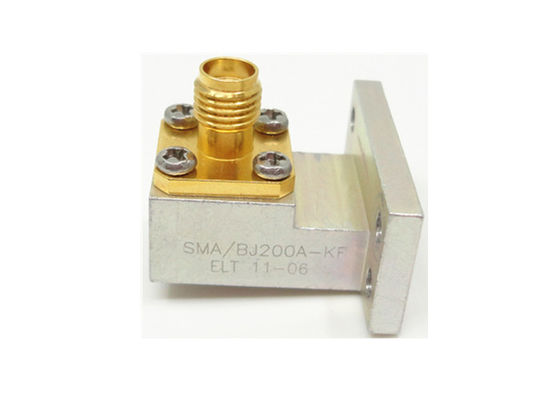

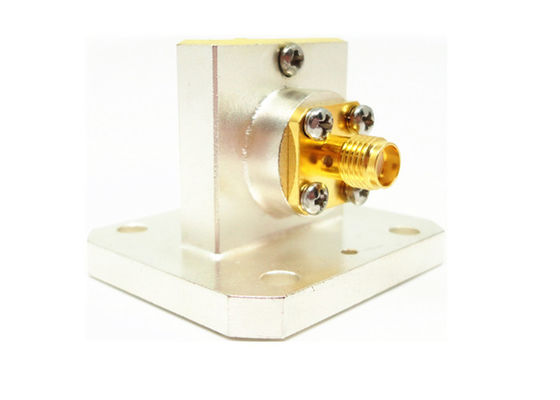

Adaptador de Guia de Onda WR90 WR75 WR42 para SMA Fêmea de 8.15GHz a 22GHz

Imagem Grande : Adaptador de Guia de Onda WR90 WR75 WR42 para SMA Fêmea de 8.15GHz a 22GHz Melhor preço

Detalhes do produto:

Lugar de origem:	China
Marca:	ELT
Certificação:	ISO 9001:2015, ISO 14001:2015
Número do modelo:	ELT-medidor de ondas aos adaptadores coaxiais de SMA

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	5 PCS
Preço:	Negociável
Detalhes da embalagem:	caixa padrão da exportação
Tempo de entrega:	Dentro de 5 a 7 dias úteis (para existências)
Termos de pagamento:	T / T, Western Union, L / C
Habilidade da fonte:	10 mil computadores por mês

Contato

Descrição de produto detalhada

Nome do produto:	Guia de ondas para adaptadores coaxial	Material:	Conector de latão
Faixa de frequência:	8.15-22GHz	Conector:	SMA
Vswr:	1.25	Impedância:	50 ohm
Tamanho do medidor de ondas:	WR112 WR90 WR75 WR62 WR51 WR42	Estilo corporal:	Lançamento final, ângulo direito
Destacar:	Adaptador de guia de onda para SMA WR90 , Adaptador coaxial de guia de onda WR75 de 8.15GHz , Adaptador de guia de onda WR42 de 22GHz

Adaptador de Guia de Onda para Coaxial WR90 WR75 WR42 SMA Fêmea 8.15 GHz a 22 GHz

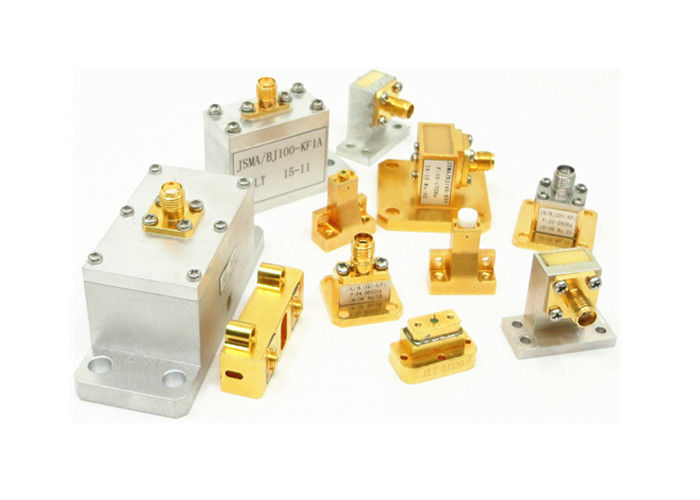

Adaptador de Guia de Onda para Coaxial produzido por Xi'an Elite Electronic Industrial Co., Ltd. são divididos em duas estruturas, ângulo reto e lançamento final. Para a extremidade coaxial dos adaptadores de guia de onda, podemos fornecer tipo N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP e muitos outros tipos. Suas frequências variam de 6.5GHz a 50GHz. Nossos modelos de guia de onda variam de BJ84 a BJ400 (wr112-wr22). Além disso, podemos oferecer personalizado adaptadores coaxiais de guia de onda de acordo com os requisitos especiais dos clientes.

Especificação:

Nome do Produto	Adaptadores de Guia de Onda para Coaxial SMA
Tipo Coaxial	SMA
Tamanho do Guia de Onda	WR112 WR90 WR75 WR62 WR51 WR42
Estilo do Corpo	Lançamento Final, Ângulo Reto
Faixa de Frequência	8.15-22GHz
Impedância	50 Ohm
VSWR	1.25

Vantagens:

-Nossos adaptadores de guia de onda são de alta confiabilidade, tamanho miniatura e excelente desempenho, etc., o que os torna amplamente adotados em medições de micro-ondas e dispositivos de ondas milimétricas, etc.

Desenho Detalhado (mm):

Lista de Adaptadores de Guia de Onda para Coaxial SMA:

Número do Modelo	Descrição	Observação

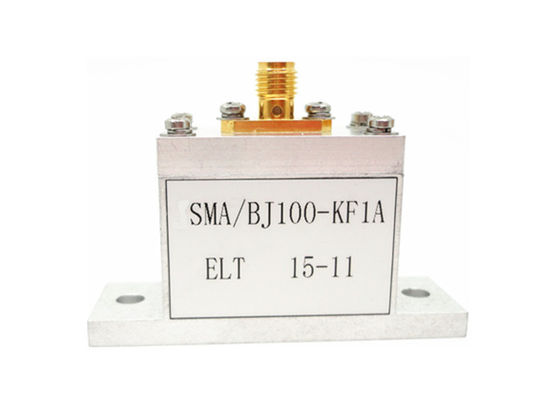

SMA/BJ100-KF	Adaptadores de ângulo reto WR90 para SMA fêmea	BJ100=WR90
SMA/BJ100-KF1B	Adaptadores de lançamento final WR90 para SMA fêmea
SMA/BJ100A-KF	Adaptadores de ângulo reto WR90A para SMA fêmea com anel hermético	BJ100A=WR90A
SMA/BJ100A-KF1	Adaptadores de ângulo reto WR90A para SMA fêmea
SMA/BJ120-KF	Adaptadores de ângulo reto WR75 para SMA fêmea com altura de 25.8mm	BJ120=WR75
SMA/BJ120-KF1	Adaptadores de lançamento final WR75 para SMA fêmea
SMA/BB120B-KF	Adaptadores de ângulo reto WR75B para SMA macho com altura de 30mm	BJ120B=WR75B

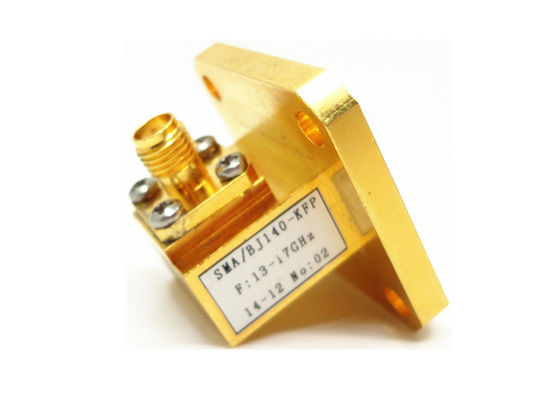

SMA/BJ140-KF	Adaptadores de ângulo reto WR62 para SMA fêmea	BJ140=WR62
SMA/BJ140-KF1	Adaptadores de lançamento final WR62 para SMA fêmea
SMA/BJ180-KF	Adaptadores de lançamento final WR51 para SMA fêmea	BJ180=WR51
SMA/BJ180-KF1A	Adaptadores de lançamento final WR51 para SMA fêmea

Referências cruzadas do Padrão de Guia de Onda

Padrão Chinês	Padrão Internacional	Faixa de Frequência (GHz)
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.5~40.0
BJ400	WR22	32.9~50.1
BJ500	WR19	39.2~59.6
BJ620	WR15	49.8~75.8
BJ740	WR12	60~90
BJ900	WR10	74~110

Waveguide to Coax Adapter-ELT 2024.pdf

NOTA:
Temos mais de 1.000 tipos de Adaptadores de Guia de Onda para Coaxial à escolha, se o adaptador que você está usando não for encontrado, entre em contato conosco com seus detalhes. Dimensão ODM é bem-vinda.
