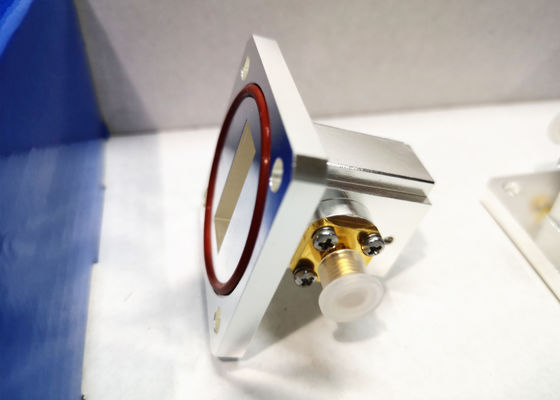

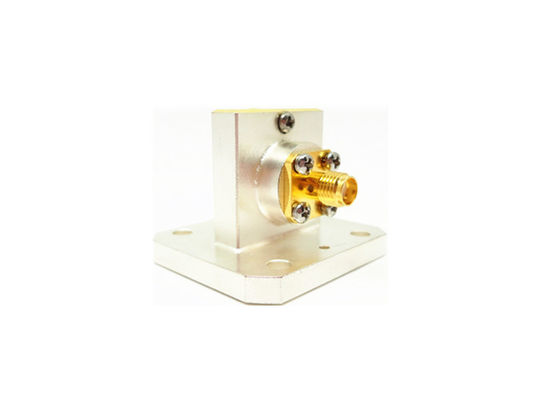

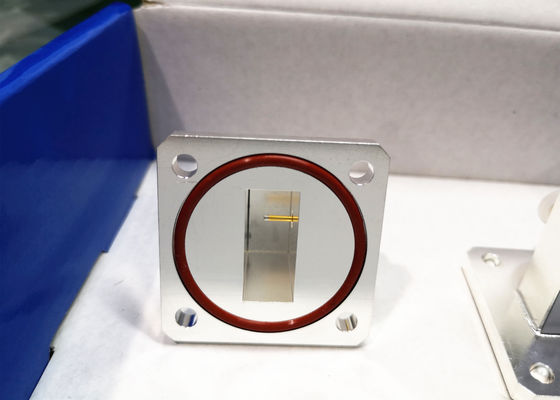

Adaptador de guia de onda 8.2GHz~12.5GHz WR90 BJ100 SMA Fêmea Ângulo Reto para Coaxial SMA/BJ100A-KF
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Guia de ondas para adaptadores coaxial | Material: | Conector de latão |
|---|---|---|---|
| Faixa de frequência: | 8.15-12,5 GHz | Conector: | SMA Fêmea |
| Vswr: | 1.25 | Impedância: | 50 ohm |
| Tamanho do medidor de ondas: | WR90 | Estilo corporal: | Ângulo reto |
| Destacar: | Guia de onda WR90 para adaptador coaxial,Adaptador fêmea de ângulo reto SMA,Adaptador de guia de onda 8.2-12.5GHz BJ100 |
||
Adaptador de Guia de Onda WR90 para Coaxial SMA Adaptadores de Lançamento em Ângulo Reto
Os adaptadores de guia de onda coaxial produzidos por nossa empresa são divididos em duas estruturas, ortogonalidade (Ângulo Reto) e terminação (Lançamento Final). Para adaptadores de guia de onda de extremidade coaxial, podemos fornecertipo N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMPe muitos outros tipos. Sua faixa de frequência vai de 6.5GHz a 70GHz.Nossos modelos de guia de onda variam deBJ84 a BJ400 (wr112-wr22). Além disso, podemos oferecer adaptadores de guia de onda coaxial personalizados de acordo com os requisitos especiais dos clientes.
Nossos adaptadores de guia de onda são de alta confiabilidade, tamanho miniatura e excelente desempenho, etc., o que os torna amplamente adotados em medições de micro-ondas e dispositivos de ondas milimétricas, etc.Por favor, baixe Catalog- Waveguide to Coaxial Adapters.pdf
Especificação:
| Nome do Produto | Adaptadores Coaxiais de Guia de Onda para SMA |
| Tipo Coaxial | SMA |
| Tamanho do Guia de Onda | WR90 |
| Estilo do Corpo | Ângulo Reto |
| Faixa de Frequência | 8.15-12.5GHz |
| Impedância | 50 Ohm |
| VSWR | 1.25 |
Desenho Detalhado:
Lista de Adaptadores Coaxiais de Guia de Onda para SMA
| Número do Modelo | Descrição | Observação |
| SMA/BJ100-KF | Adaptadores de ângulo reto de guia de onda WR90 para SMA fêmea | BJ100=WR90 |
| SMA/BJ100-KF1B | Adaptadores de lançamento final de guia de onda WR90 para SMA fêmea | |
| SMA/BJ100A-KF | Adaptadores de ângulo reto de guia de onda WR90A para SMA fêmea com anel hermético | BJ100A=WR90A |
| SMA/BJ100A-KF1 | Adaptadores de ângulo reto de guia de onda WR90A para SMA fêmea | |
| SMA/BJ120-KF | Adaptadores de ângulo reto de guia de onda WR75 para SMA fêmea com altura de 25.8mm | BJ120=WR75 |
| SMA/BJ120-KF1 | Adaptadores de lançamento final de guia de onda WR75 para SMA fêmea | |
| SMA/BB120B-KF | Adaptadores de ângulo reto de guia de onda WR75B para SMA macho com altura de 30mm | BJ120B=WR75B |
| SMA/BJ140-KF | Adaptadores de ângulo reto de guia de onda WR62 para SMA fêmea | BJ140=WR62 |
| SMA/BJ140-KF1 | Adaptadores de lançamento final de guia de onda WR62 para SMA fêmea | |
| SMA/BJ180-KF | Adaptadores de lançamento final de guia de onda WR51 para SMA fêmea | BJ180=WR51 |
| SMA/BJ180-KF1A | Adaptadores de lançamento final de guia de onda WR51 para SMA fêmea |
Referências cruzadas de Padrões de Guia de Onda
| Padrão Chinês | Padrão Internacional | Faixa de Frequência (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
NOTA:
Temos mais de 10.000 tipos deAdaptadores de Guia de Onda para Coaxialà escolha, se o adaptador que você está usando não for encontrado, entre em contato conosco com seus detalhes.Dimensão ODM é bem-vinda.
