WR90 Adaptadores de guia de onda para coaxis SMA Fêmea Adaptadores de lançamento de ângulo direito SMA/BJ100A-KF
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Guia de ondas para adaptadores coaxial | Material: | Conector de latão |
|---|---|---|---|
| Faixa de frequência: | 8.15-12,5 GHz | Conector: | SMA Fêmea |
| Vswr: | 1.25 | Impedância: | 50 ohm |
| Tamanho do medidor de ondas: | WR90 | Estilo corporal: | Ângulo reto |
| Destacar: | Adaptador do cabo coaxial,adaptador do co-axial do ângulo direito |
||

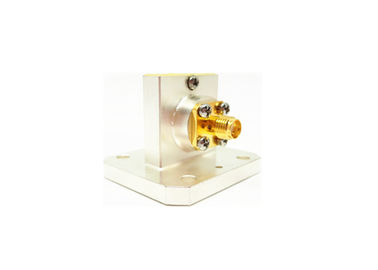

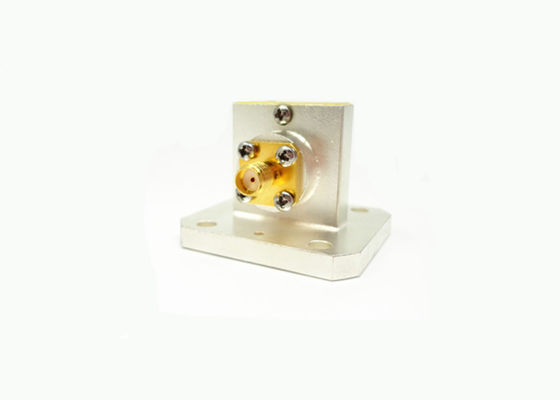

Adaptadores de Onda Guiada WR90 para Coaxial SMA com Lançamento em Ângulo Reto
Os adaptadores coaxiais de onda guiada produzidos pela nossa empresa são divididos em duas estruturas, ortogonalidade (Ângulo Reto) e terminação (Lançamento Final). Para adaptadores coaxiais de extremidade de onda guiada, podemos fornecer Tipo N, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMP e muitos outros tipos. Sua faixa de frequência varia de 6,5 GHz a 70 GHz. Nossos modelos de onda guiada variam de BJ84 a BJ400 (wr112-wr22). Além disso, podemos oferecer adaptadores coaxiais de onda guiada personalizados de acordo com os requisitos especiais dos clientes.
Nossos adaptadores de onda guiada são de alta confiabilidade, tamanho miniatura e excelente desempenho, etc., o que os torna amplamente adotados em medições de micro-ondas e dispositivos de ondas milimétricas, etc. Por favor, faça o download de Catálogo - Adaptadores de Onda Guiada para Coaxial.pdf
Especificação:
| Nome do Produto | Adaptadores de Onda Guiada para Coaxial SMA |
| Tipo Coaxial | SMA |
| Tamanho da Onda Guiada | WR90 |
| Estilo do Corpo | Ângulo Reto |
| Faixa de Frequência | 8,15-12,5 GHz |
| Impedância SMA | 50 Ohm |
| VSWR | 1,25 |
Desenho Detalhado:
Lista de Adaptadores de Onda Guiada para Coaxial SMA
| Número do Modelo | Descrição | Observação |
| SMA/BJ100-KF | Adaptadores WR90 para SMA fêmea em ângulo reto | BJ100=WR90 |
| SMA/BJ100-KF1B | Adaptadores WR90 para SMA fêmea com lançamento final | |

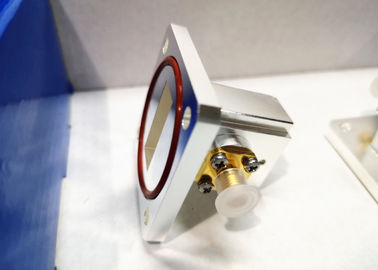

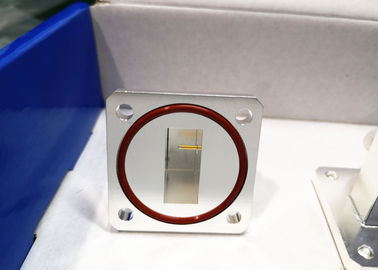

| SMA/BJ100A-KF | Adaptadores WR90A para SMA fêmea em ângulo reto com anel hermético | BJ100A=WR90A |
| SMA/BJ100A-KF1 | Adaptadores WR90A para SMA fêmea em ângulo reto | |
| SMA/BJ120-KF | Adaptadores WR75 para SMA fêmea em ângulo reto com altura de 25,8 mm | BJ120=WR75 |
| SMA/BJ120-KF1 | Adaptadores WR75 para SMA fêmea com lançamento final | |
| SMA/BB120B-KF | Adaptadores WR75B para SMA macho em ângulo reto com altura de 30 mm | BJ120B=WR75B |
| SMA/BJ140-KF | Adaptadores WR62 para SMA fêmea em ângulo reto | BJ140=WR62 |
| SMA/BJ140-KF1 | Adaptadores WR62 para SMA fêmea com lançamento final | |
| SMA/BJ180-KF | Adaptadores WR51 para SMA fêmea com lançamento final | BJ180=WR51 |
| SMA/BJ180-KF1A | Adaptadores WR51 para SMA fêmea com lançamento final |
Referência Cruzada de Padrões de Onda Guiada
| Padrão Chinês | Padrão Internacional | Faixa de Frequência (GHz) |
| BJ84 | WR112 | 6,57~9,99 |
| BJ100 | WR90 | 8,20~12,5 |
| BJ120 | WR75 | 9,84~15,0 |
| BJ140 | WR62 | 11,9~18,0 |
| BJ180 | WR51 | 14,5~22,0 |
| BJ220 | WR42 | 17,6~26,7 |
| BJ260 | WR34 | 21,7~33,0 |
| BJ320 | WR28 | 26,3~40,0 |
| BJ400 | WR22 | 32,9~50,1 |
NOTA:
Temos mais de 10.000 tipos de Adaptadores de Onda Guiada para Coaxial para escolher, se o adaptador que você está usando não for encontrado, entre em contato conosco com seus detalhes. Dimensão ODM é bem-vinda.
