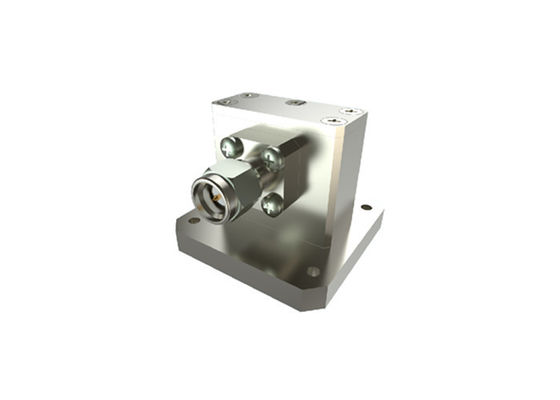

6.5GHz~18GHz WRD650 Ridge Waveguide To Coaxial Adaptador SMA Macho Ângulo Direito SMA/WRD650-JF
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Impedância: | 50 ohm | Nome do produto: | Guia de ondas para adaptadores coaxial |
|---|---|---|---|
| Faixa de frequência: | 6.5-18GHz | Conector: | SMA |
| Vswr: | 1.3 | Estilo corporal: | Ângulo reto |
| Material: | Material de alumínio | Palavras-chave: | Adaptadores de guia de ondas |
| Destacar: | Guia de onda WRD650 para adaptador coaxial,Adaptador macho de ângulo reto SMA,6Adaptador de guia de ondas de 0 |
||
Adaptador de Guia de Onda Ângulo Reto SMA Macho WRD650 para Coaxial
Adaptador de Guia de Onda para Coaxial produzidos por Xi'an Elite Electronic Industrial Co., Ltd. são divididos em duas estruturas, ângulo reto e lançamento final. Para a extremidade coaxial dos adaptadores de guia de onda, podemos fornecer N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP e muitos outros tipos. Suas frequências variam de 6.5GHz a 50GHz. Nossos modelos de guia de onda variam de BJ84 a BJ400 (wr112-wr22). Além disso, podemos oferecerpersonalizadosadaptadores coaxiais de guia de onda de acordo com os requisitos especiais dos clientes.
Especificação:
| Nome do Produto | Adaptadores de Guia de Onda para Coaxial SMA |
| Tipo Coaxial | SMA |
| Tamanho do Guia de Onda | WRD650 |
| Estilo do Corpo | Ângulo Reto |
| Faixa de Frequência | 6.5-18GHz |
| Impedância | 50 Ohm |
| VSWR | 1.3 |
Vantagens:
-Nossos adaptadores de guia de onda são de alta confiabilidade, tamanho miniatura e excelente desempenho, etc., o que os torna amplamente adotados em medições de micro-ondas e dispositivos de ondas milimétricas, etc.
Desenho Detalhado:
Lista de Adaptadores de Guia de Onda para Coaxial SMA:
| Número do Modelo | Descrição | Observação |
| SMA/BJ100-KF | Adaptadores de guia de onda WR90 para SMA fêmea em ângulo reto | BJ100=WR90 |
| SMA/BJ100-KF1B | Adaptadores de lançamento final de guia de onda WR90 para SMA fêmea | |
| SMA/BJ100A-KF | Adaptadores de guia de onda WR90A para SMA fêmea em ângulo reto com anel hermético | BJ100A=WR90A |
| SMA/BJ100A-KF1 | Adaptadores de guia de onda WR90A para SMA fêmea em ângulo reto | |
| SMA/BJ120-KF | Adaptadores de guia de onda WR75 para SMA fêmea em ângulo reto com altura de 25.8mm | BJ120=WR75 |
| SMA/BJ120-KF1 | Adaptadores de lançamento final de guia de onda WR75 para SMA fêmea | |
| SMA/BB120B-KF | Adaptadores de guia de onda WR75B para SMA macho em ângulo reto com altura de 30mm | BJ120B=WR75B |
| SMA/BJ140-KF | Adaptadores de guia de onda WR62 para SMA fêmea em ângulo reto | BJ140=WR62 |
| SMA/BJ140-KF1 | Adaptadores de lançamento final de guia de onda WR62 para SMA fêmea | |
| SMA/BJ180-KF | Adaptadores de lançamento final de guia de onda WR51 para SMA fêmea | BJ180=WR51 |
| SMA/BJ180-KF1A | Adaptadores de lançamento final de guia de onda WR51 para SMA fêmea |
Referências cruzadas de Padrões de Guia de Onda
| Padrões Chineses | Padrões Internacionais | Faixa de Frequência (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
Adaptador de Guia de Onda para Coaxial-ELT 2024.pdf
OBSERVAÇÃO:
Temos mais de 10.000 tipos de Adaptadores de Guia de Onda para Coaxial à escolha, se o adaptador que você está usando não for encontrado, entre em contato conosco com seus detalhes. Dimensão ODM é bem-vinda.
