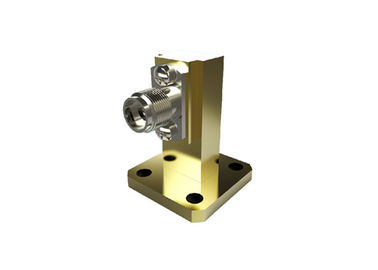

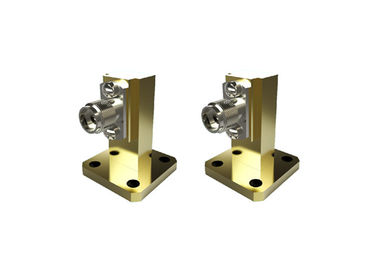

Fêmea ângulo direito WR28 Guia de onda para adaptador coaxial Alta potência K2.92mm K/BJ320-KFP1

Female Right Angle WR28 Waveguide To Coaxial Adapter High Power K2.92mm K/BJ320-KFP1
Female Right Angle WR28 Waveguide To Coaxial Adapter High Power K2.92mm K/BJ320-KFP1 Female Right Angle WR28 Waveguide To Coaxial Adapter High Power K2.92mm K/BJ320-KFP1 Female Right Angle WR28 Waveguide To Coaxial Adapter High Power K2.92mm K/BJ320-KFP1

Imagem Grande :  Fêmea ângulo direito WR28 Guia de onda para adaptador coaxial Alta potência K2.92mm K/BJ320-KFP1 Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: ELT
Certificação: ROHS, ISO-9001-2015
Número do modelo: K/BJ320-KFP1
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 10 pcs
Preço: Negociável
Detalhes da embalagem: caixa padrão da exportação
Tempo de entrega: Dentro de 5 a 7 dias úteis (para existências)
Termos de pagamento: T / T, Western Union, L / C
Habilidade da fonte: 10 mil computadores por mês
Contato
Descrição de produto detalhada
Nome do produto: Guia de ondas para adaptadores coaxial Faixa de frequência: 50% da largura de banda do guia de ondas
Conector: K2.92mm Vswr: ≤1.25
Impedância: 50 ohm Estilo corporal: Ângulo reto
Palavras-chave: Adaptadores de guia de ondas Perda de inserção: ≤0,35dB
Destacar:

co-axial ao adaptador do medidor de ondas

,

adaptador do co-axial do ângulo direito

Adaptador coaxial de guia de ondas K2.92mm fêmea de ângulo reto WR28 de alta potência

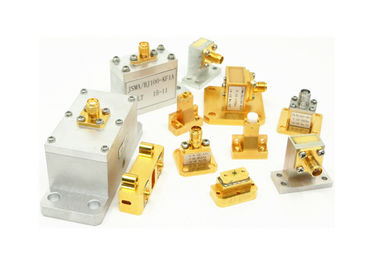

Adaptador de guia de ondas para coaxial produzido por Xi'an Elite Electronic Industrial Co., Ltd. são divididos em duas estruturas, ângulo reto e lançamento final. Para adaptadores de guia de ondas para extremidade coaxial, podemos fornecer Tipo N, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMP e muitos outros tipos. Suas frequências variam de 5,4 GHz a 70 GHz. Nossos modelos de guia de ondas variam de BJ84 a BJ400 (wr112-wr22). Além disso, podemos oferecer personalizado adaptadores coaxiais de guia de ondas de acordo com a exigência especial dos clientes.


Especificação:

Nome do produto Adaptadores coaxiais de guia de ondas para SMA
Tipo coaxial SMA
Tamanho do guia de ondas 7,112 mm X 3,556 mm
Estilo do corpo Ângulo reto
Faixa de frequência 50% da largura de banda do guia de ondas
Impedância SMA 50 Ohm
VSWR 1,25



Vantagens:
-Nossos adaptadores de guia de ondas são de alta confiabilidade, tamanho miniatura e excelente desempenho, etc., o que os torna amplamente adotados em medições de micro-ondas e dispositivos de ondas milimétricas, etc.


Lista de adaptadores coaxiais de guia de ondas para K (2,92 mm):

Número do modelo Descrição Observação
K/BJ220-KF2 WR42(BJ220) para K(2.92mm) adaptadores fêmeas de ângulo reto K=fêmea
K/BJ220-KF1 WR42(BJ220) para K(2.92mm) adaptadores fêmeas de lançamento final M=macho
K/BJ260-KF WR34(BJ260) para K(2.92mm) adaptadores fêmeas de ângulo reto BJ220=WR42
K/BJ260-KF1 WR34(BJ260) para K(2.92mm) adaptadores fêmeas de lançamento final BJ260=WR34
K/BJ320-KF WR28(BJ320) para K(2.92mm) adaptadores fêmeas de ângulo reto BJ320=WR28
K/BJ320-KF1 WR28(BJ320) para K(2.92mm) adaptadores fêmeas de lançamento final BJ400=WR22
K/BJ320-KFP1

WR28(BJ320) para K(2.92mm) adaptadores fêmeas de ângulo reto

(50% da largura de banda)


K/BJ320-JF1 WR28(BJ320) para K(2.92mm) adaptadores machos de lançamento final
K/BJ400-KF1 WR22(BJ400) para K(2.92mm) adaptadores fêmeas de lançamento final
K/24JS18000-KF WR24JS18000 para K(2.92mm) adaptadores fêmeas de lançamento final

Waveguide to Coax Adapter-ELT 2024.pdf



Referências cruzadas do padrão de guia de ondas

Padrão chinês Padrão internacional Faixa de frequência (GHz)
BJ84 WR112 6,57~9,99
BJ100 WR90 8,20~12,5
BJ120 WR75 9,84~15,0
BJ140 WR62 11,9~18,0
BJ180 WR51 14,5~22,0
BJ220 WR42 17,6~26,7
BJ260 WR34 21,7~33,0
BJ320 WR28 26,3~40,0
BJ400 WR22 32,9~50,1
BJ500 WR19 39,2~59,6
BJ620 WR15 49,8~75,8
BJ740 WR12 60,5~91,9
BJ900 WR10 73,8~112



NOTA:
Temos mais de 10.000 tipos de Adaptadores de guia de ondas para coaxial para escolher, se o adaptador que você está usando não for encontrado, entre em contato conosco com seus detalhes. Dimensão ODM é bem-vinda.
