WR28 BJ320 Para K 2.92mm Feminino Ângulo Direito Guia de Ondas de Alta Potência Para Adaptador Coax K/BJ320-KFP1
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Guia de ondas para adaptadores coaxial | Faixa de frequência: | 50% da largura de banda do guia de ondas |
|---|---|---|---|
| Conector: | K2.92mm | Vswr: | ≤1.25 |
| Impedância: | 50 ohm | Estilo corporal: | Ângulo reto |
| Palavras-chave: | Adaptadores de guia de ondas | Perda de inserção: | ≤0,35dB |
| Destacar: | Guia de ondas WR28 para adaptador coaxial,BJ320 para adaptador feminino de 2,92 mm |
||

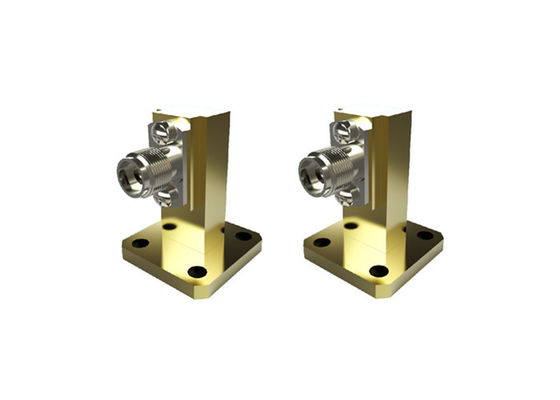

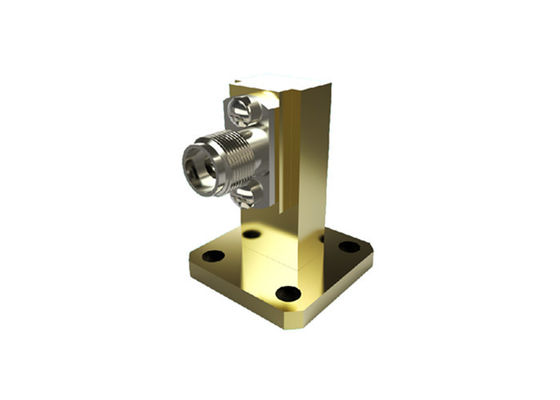

Adaptador de Guia de Onda de Ângulo Reto Fêmea K2.92mm de Alta Potência WR28 para Coaxial

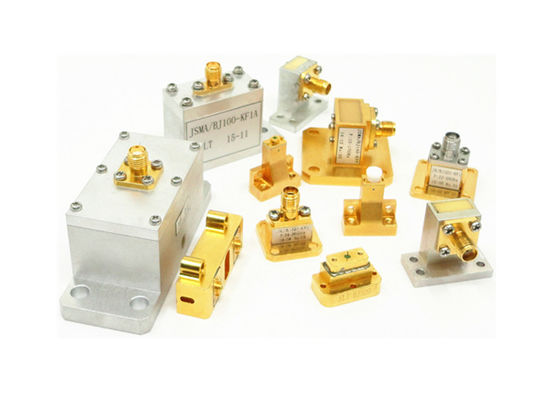

Adaptador de Guia de Onda para Coaxial produzido por Xi'an Elite Electronic Industrial Co., Ltd. são divididos em duas estruturas, ângulo reto e lançamento final. Para a extremidade coaxial dos adaptadores de guia de onda, podemos fornecer tipo N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP e muitos outros tipos. Suas frequências variam de 5.4GHz a 70GHz. Nossos modelos de guia de onda variam de BJ84 a BJ400 (wr112-wr22). Além disso, podemos oferecerpersonalizado adaptadores coaxiais de guia de onda de acordo com os requisitos especiais dos clientes.
Especificação:
| Nome do Produto | Adaptadores de Guia de Onda para Coaxial K (2.92mm) |
| Tipo Coaxial | K (2.92mm) |
| Tamanho do Guia de Onda | 7.112mm X 3.556mm |
| Estilo do Corpo | Ângulo Reto |
| Faixa de Frequência | 26.4-40GHz |
| Impedância | 50 Ohm |
| VSWR | 1.25 |
Vantagens:
-Nossos adaptadores de guia de onda são de alta confiabilidade, tamanho miniatura e excelente desempenho etc., o que os torna amplamente adotados em medição de micro-ondas e dispositivos de ondas milimétricas etc.
Lista de Adaptadores de Guia de Onda para K (2.92mm) Coaxial:
| Número do Modelo | Descrição | Observação |
| K/BJ220-KF2 | WR42(BJ220) para adaptadores fêmea de lançamento final K(2.92mm) | K=fêmea |
| K/BJ220-KF1 | WR42(BJ220) para adaptadores fêmea de lançamento final K(2.92mm) | M=macho |
| K/BJ260-KF | WR34(BJ260) para adaptadores fêmea de lançamento final K(2.92mm) | BJ220=WR42 |
| K/BJ260-KF1 | WR34(BJ260) para adaptadores fêmea de lançamento final K(2.92mm) | BJ260=WR34 |
| K/BJ320-KF | WR28(BJ320) para adaptadores fêmea de lançamento final K(2.92mm) | BJ320=WR28 |
| K/BJ320-KF1 | WR28(BJ320) para adaptadores fêmea de lançamento final K(2.92mm) | BJ400=WR22 |
| K/BJ320-KFP1 |
WR28(BJ320) para adaptadores fêmea de lançamento final K(2.92mm) (50% de largura de banda) |
|
| K/BJ320-JF1 | WR28(BJ320) para adaptadores fêmea de lançamento final K(2.92mm) | |
| K/BJ400-KF1 | WR22(BJ400) para adaptadores fêmea de lançamento final K(2.92mm) | |
| K/24JS18000-KF | WR24JS18000 para adaptadores fêmea de lançamento final K(2.92mm) |
Waveguide to Coax Adapter-ELT 2024.pdf
Referência cruzada do Padrão de Guia de Onda
| Padrão Chinês | Padrão Internacional | Faixa de Frequência (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
NOTA:
Temos mais de 10.000 tipos de Adaptadores de Guia de Onda para Coaxial à escolha, se o adaptador que você está usando não for encontrado, entre em contato conosco com seus detalhes. Dimensão ODM é bem-vinda.
