WR34 BJ260 Para K 2.92mm Fêmea Ângulo Direito Guia de Ondas Para Adaptador Coaxial 21.7GHz~33GHz K/BJ260-KF8
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | WR34 Guia de ondas para adaptadores coaxial | Material: | Latão |
|---|---|---|---|
| Faixa de frequência: | 21.7-33GHz | Conector: | K2.92mm |
| Vswr: | 13h30 | Impedância: | 50 ohm |
| Tamanho do medidor de ondas: | WR34,BJ260 | Estilo corporal: | Ângulo reto |
| Destacar: | Guia de onda WR34 para adaptador coaxial,Adaptador de ângulo reto BJ260 para 2,92 mm |
||
Adaptador de Guia de Onda para Coaxial WR34 BJ260 para K2.92mm Fêmea 21.7GHz~33GHz
A frequência de adaptadores de guia de onda para coaxial processado por Elite Electronic (ELT) cobre 5.4GHz-110GHz. Com alta confiabilidade, tamanho pequeno e excelente desempenho, é amplamente utilizado em medições de micro-ondas e equipamentos de ondas milimétricas. O guia de onda possui guias de onda retangulares padrão e de crista dupla, e guias de onda não padrão podem ser personalizados de acordo com os requisitos do usuário. A interface de conexão da extremidade coaxial inclui N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm e microstrip. Os adaptadores de guia de onda para coaxial são divididos em dois tipos: lançamento de extremidade e lançamento em ângulo reto a partir da orientação da interface. Entre eles, o tipo de lançamento RA também pode ser usado como uma estrutura de alta potência.
Especificação de K/BJ260-KF8:
| Nome do Produto | Adaptadores de Guia de Onda para Coaxial WR34 para 2.92mm |
| Nº do Modelo | K/BJ260-KF8 |
| Tipo Coaxial | K2.92mm |
| Tamanho do Guia de Onda | WR34 |
| Estilo do Corpo | Ângulo Reto |
| Faixa de Frequência | 21.7-33GHz |
| Impedância | 50 Ohm |
| VSWR | 1.30 |
Vantagens:
-Nossos adaptadores de guia de onda são de alta confiabilidade, tamanho miniatura e excelente desempenho etc., o que os torna amplamente adotados em dispositivos de medição de micro-ondas e ondas milimétricas etc.
Desenho de Contorno do Nº do Modelo K/BJ260-KF8:

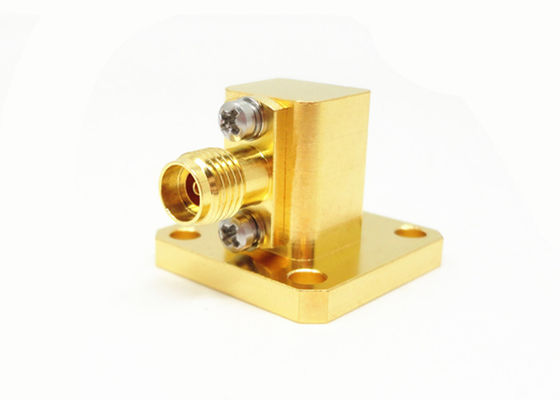

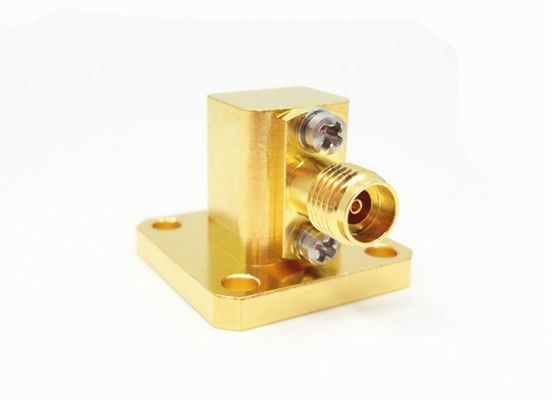

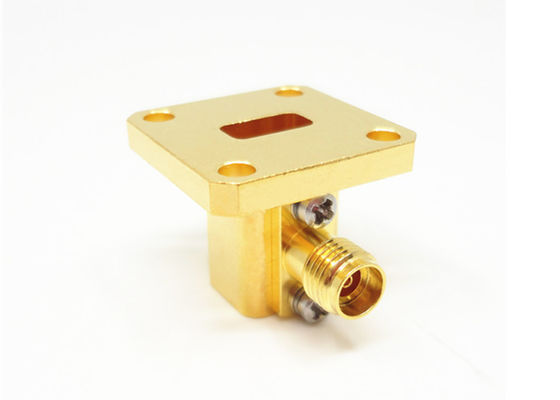

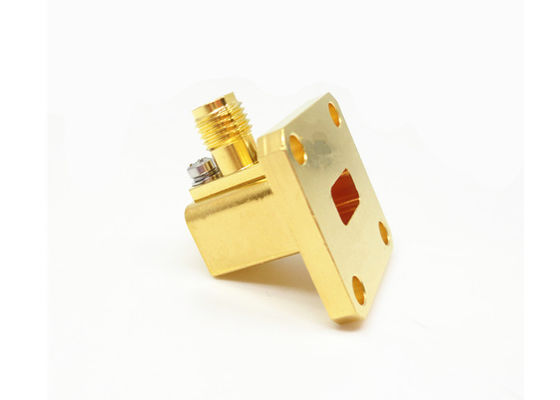

Fotos de Adaptador de Guia de Onda para Coaxial WR34 BJ260 para 2.92mm Fêmea K/BJ260-KF8:
Lista de Adaptadores de Guia de Onda para Coaxial 2.92mm:
| Número do Modelo | Descrição | Observação |
| K/BJ220-KFE7 | Adaptadores de lançamento de extremidade WR42(BJ220) para 2.92mm fêmea | BJ220=WR42 |
| K/BJ220-KF6 | Adaptadores de ângulo reto macho WR42(BJ220) para 2.92mm | |
| K/BJ260-KFE5 | Adaptadores de lançamento de extremidade WR34(BJ260) para 2.92mm fêmea | BJ260=WR34 |
| K/BJ260-KF8 | Adaptadores de ângulo reto fêmea WR34(BJ260) para 2.92mm | |
| K/BJ320-KFE9 | Adaptadores de lançamento de extremidade WR28(BJ320) para 2.92mm fêmea | BJ320=WR28 |
| K/BJ320-KF22 | Adaptadores de ângulo reto fêmea WR28(BJ320) para 2.92mm |
Referências cruzadas de Padrões de Guia de Onda
| Padrões Chineses | Padrões Internacionais | Faixa de Frequência (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
Adaptador de Guia de Onda para Coaxial-ELT 2024.pdf
NOTA:
Temos mais de 1.000 tipos de Adaptadores de Guia de Onda para Coaxial à escolha, se o adaptador que você está usando não for encontrado, entre em contato conosco com seus detalhes. Dimensão ODM é bem-vinda.
