WR12 BJ740 Para 1.0mm Guia de onda feminina para adaptador coax 60GHz ~ 90GHz Ângulo direito 1.0/BJ740-KF

Adaptador de onda guiada para coax WR12 BJ740 de 60 GHz~90 GHz para conector fêmea de 1,0 mm

A frequência de adaptadores de guia de onda para coaxiais processados por Elite Electronic (ELT) cobrem 5.4GHz-110GHz. Com alta confiabilidade, tamanho pequeno e excelente desempenho, é amplamente utilizado em medições de micro-ondas e equipamentos de ondas milimétricas. O guia de ondas possui guias de ondas retangulares padrão e de crista dupla, e guias de ondas não padronizados podem ser personalizados de acordo com os requisitos do usuário. A interface de conexão coaxial inclui N, TNC, SMA, SMP,SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 e microstrip. Os adaptadores de guia de ondas para coaxiais são divididos em dois tipos: lançamento final e lançamento em ângulo reto a partir da orientação da interface. Entre eles, o tipo de lançamento RA também pode ser usado como uma estrutura de alta potência.



Vantagens:

-Nossos adaptadores de guia de ondas são de alta confiabilidade, tamanho miniatura e excelente desempenho, etc., o que os torna amplamente adotados em medições de micro-ondas e dispositivos de ondas milimétricas, etc.

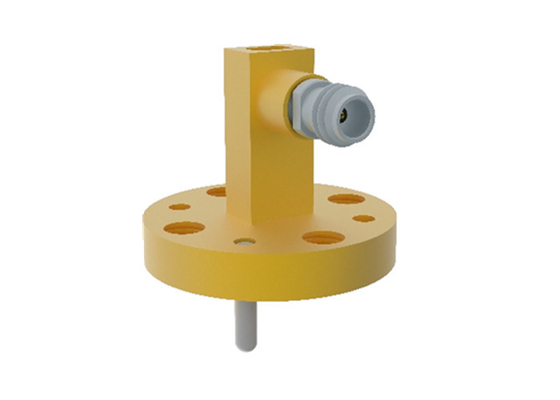

Desenho de contorno e imagens de Adaptador de onda guiada para coax WR12 BJ740 para conector fêmea de 1,0 mm 1.0/BJ740-KF:





Lista de Adaptadores de onda guiada para coaxiais de 1,0 mm:

Número do modelo	Descrição	Observação
1.0/BJ740-KF	Adaptadores de ângulo reto fêmea WR12(BJ740) para 1,0 mm
1.0/BJ740-KFE	Adaptadores de lançamento final fêmea WR12(BJ740) para 1,0 mm	BJ740=WR12
1.0/BJ900-KF	Adaptadores de ângulo reto fêmea WR10(BJ900) para 1,0 mm	BJ900=WR10
1.0/BJ900-KFE1	Adaptadores de lançamento final fêmea WR10(BJ900) para 1,0 mm
Tipo personalizado	Tamanhos personalizados são aceitáveis



Waveguide to Coax Adapter-ELT 2024.pdf



Referências cruzadas dos padrões de guia de ondas
