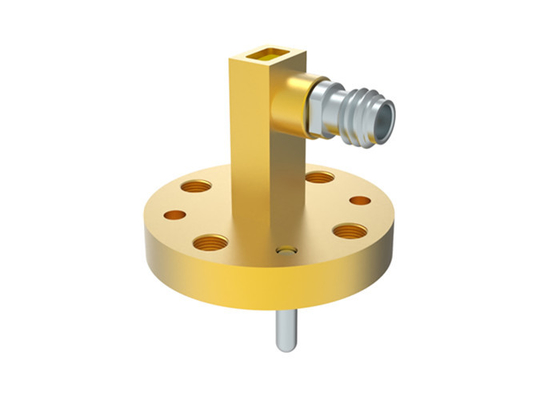

74GHz~110GHz WR10 BJ900 a 1.0mm Feminino Ângulo Direito Guia de Ondas Para Adaptador Coax 1.0/BJ900-KF

74GHz~110GHz WR10 BJ900 To 1.0mm Female Right Angle Waveguide To Coax Adapter 1.0/BJ900-KF
74GHz~110GHz WR10 BJ900 To 1.0mm Female Right Angle Waveguide To Coax Adapter 1.0/BJ900-KF

Imagem Grande :  74GHz~110GHz WR10 BJ900 a 1.0mm Feminino Ângulo Direito Guia de Ondas Para Adaptador Coax 1.0/BJ900-KF Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: ELT
Certificação: ISO 9001:2015, ISO 14001:2015
Número do modelo: 1.0/BJ900-KF
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 5 peças
Preço: Negociável
Detalhes da embalagem: Cartão de exportação padrão
Tempo de entrega: Dentro de 5 a 7 dias úteis (para existências)
Termos de pagamento: T/T, L/C, cartão de crédito, Paypal
Habilidade da fonte: 10,0000 PCS por mês
Contato
Descrição de produto detalhada
Nome do produto: WR10 BJ900 Guia de onda para adaptadores coaxial Material: Latão
Revestimento: Ouro banhado Faixa de frequência: 74 GHz a 110 GHz
Conector: 1,0 mm Vswr: 1.5
Tamanho do medidor de ondas: WR10,BJ900 Estilo corporal: Ângulo reto
Destacar:

WR10 BJ900 Adaptador de coaxão de guia de ondas

,

Adaptador de coaxo de guia de ondas de 74 GHz a 110 GHz

,

Adaptador de coaxo de guia de ondas de ângulo direito feminino

74GHz~110GHz WR10 BJ900 Para Adaptador de Guia de Ondas de Ângulo Reto Fêmea de 1,0 mm para Coaxial

A frequência de adaptadores de guia de ondas para coaxiais processados por Elite Electronic (ELT) cobre 5.4GHz-110GHz. Com alta confiabilidade, tamanho pequeno e excelente desempenho, é amplamente utilizado em medições de micro-ondas e equipamentos de ondas milimétricas. O guia de ondas possui guias de ondas retangulares padrão e de crista dupla, e guias de ondas não padronizados podem ser personalizados de acordo com os requisitos do usuário. A interface de conexão coaxial inclui N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 e microstrip. Os adaptadores de guia de ondas para coaxiais são divididos em dois tipos: lançamento final e lançamento em ângulo reto a partir da orientação da interface. Entre eles, o tipo de lançamento RA também pode ser usado como uma estrutura de alta potência.



Especificação de 1.0/BJ900-KF:

Nome do produto Adaptadores coaxiais WR10 para 1,0 mm tipo ângulo reto
Nº do modelo 1.0/BJ900-KF
Tipo coaxial 1,0 mm
Tamanho do guia de ondas WR10 (BJ900)
Estilo do corpo Lançamento final
Faixa de frequência 74GHz-110GHz
Impedância SMA 50 Ohm
VSWR 1.5



Vantagens:
-Nossos adaptadores de guia de ondas são de alta confiabilidade, tamanho miniatura e excelente desempenho, etc., o que os torna amplamente adotados em medições de micro-ondas e dispositivos de ondas milimétricas, etc.

Desenho de contorno e imagens de Adaptador de guia de ondas WR10 BJ900 para 1,0 mm fêmea para coaxial 1.0/BJ900-KF:
74GHz~110GHz WR10 BJ900 a 1.0mm Feminino Ângulo Direito Guia de Ondas Para Adaptador Coax 1.0/BJ900-KF 0

Gráficos de teste de Adaptador de guia de ondas WR10 BJ900 para 1,0 mm fêmea para coaxial 1.0/BJ900-KF:
74GHz~110GHz WR10 BJ900 a 1.0mm Feminino Ângulo Direito Guia de Ondas Para Adaptador Coax 1.0/BJ900-KF 1


Lista de Adaptadores de guia de ondas para coaxiais de 1,0 mm:

Número do modelo Descrição Observação
1.0/BJ740-KF Adaptadores de ângulo reto fêmea WR12(BJ740) para 1,0 mm
1.0/BJ740-KFE Adaptadores de lançamento final fêmea WR12(BJ740) para 1,0 mm BJ740=WR12
1.0/BJ900-KF Adaptadores de ângulo reto fêmea WR10(BJ900) para 1,0 mm BJ900=WR10
1.0/BJ900-KFE1 Adaptadores de lançamento final fêmea WR10(BJ900) para 1,0 mm
Tipo personalizado Tamanhos personalizados são aceitáveis



Relacionado Adaptadores de guia de ondas WR10 de 1,0 mm para coaxiais da Elite Electronic.

74GHz~110GHz WR10 BJ900 a 1.0mm Feminino Ângulo Direito Guia de Ondas Para Adaptador Coax 1.0/BJ900-KF 2

74GHz~110GHz WR10 BJ900 a 1.0mm Feminino Ângulo Direito Guia de Ondas Para Adaptador Coax 1.0/BJ900-KF 3



Referências cruzadas do padrão de guia de ondas

Padrão chinês Padrão internacional Faixa de frequência (GHz)
BJ84 WR112 6.57~9.99
BJ100 WR90 8.20~12.5
BJ120 WR75 9.84~15.0
BJ140 WR62 11.9~18.0
BJ180 WR51 14.5~22.0
BJ220 WR42 17.6~26.7
BJ260 WR34 21.7~33.0
BJ320 WR28 26.3~40.0
BJ400 WR22 32.9~50.1
BJ500 WR19 39.2~59.6
BJ620 WR15 49.8~75.8
BJ740 WR12 60.5~91.9
BJ900 WR10 73.8~112



Waveguide to Coax Adapter-ELT 2024.pdf



OBSERVAÇÃO:
Temos mais de 1.000 tipos de Adaptadores de guia de ondas para coaxiais para escolher, se o adaptador que você está usando não for encontrado, entre em contato conosco com seus detalhes. Dimensão ODM é bem-vinda.
