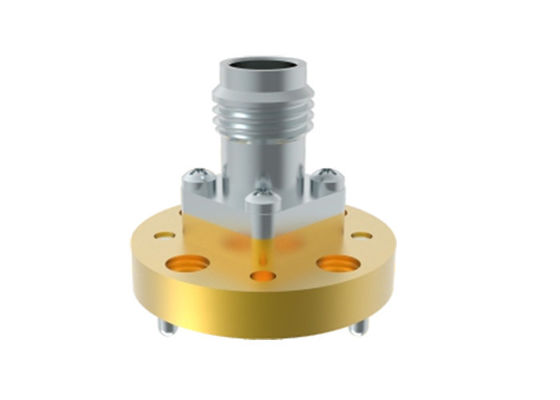

50GHz~67GHz WR15 BJ620 Para Adaptador de Guia de Ondas para Coaxial Fêmea de 1,85mm, Lançamento Final 1,85/BJ620-KFE
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Guia de ondas WR15 BJ620 para adaptadores coaxiais | Material: | Latão |
|---|---|---|---|
| Faixa de frequência: | 50 GHz a 67 GHz | Conector: | 1.85mm |
| Vswr: | 1.45 | Impedância: | 50 ohm |
| Tamanho do medidor de ondas: | WR14,BJ620 | Estilo corporal: | Fim do lançamento |
| Destacar: | 50 GHz ~ 67 GHz Guia de onda para adaptador de coaxão,1.85mm Fêmea Guia de Ondas para Adaptador Coax |
||
50 GHz~67 GHz WR15 BJ620 Para 1.85mm Adaptador Fêmea de Lançamento Final de Guia de Ondas para Coaxial
A frequência de adaptadores de guia de ondas para coaxiais processados por Elite Electronic (ELT) cobrem 5.4 GHz-110 GHz. Com alta confiabilidade, tamanho pequeno e excelente desempenho, é amplamente utilizado em medições de micro-ondas e equipamentos de ondas milimétricas. O guia de ondas possui guias de ondas retangulares padrão e de crista dupla, e guias de ondas não padronizados podem ser personalizados de acordo com os requisitos do usuário. A interface de conexão final coaxial inclui N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 e microfita. Os adaptadores de guia de ondas para coaxiais são divididos em dois tipos: lançamento final e lançamento em ângulo reto a partir da orientação da interface. Entre eles, o tipo de lançamento RA também pode ser usado como uma estrutura de alta potência.
Especificação de 1.85/BJ620-KFE:
| Nome do produto | WR15 BJ620 Guia de ondas para adaptadores coaxiais de 1,85 mm - Lançamento final |
| Modelo nº | 1.85/BJ620-KFE |
| Tipo coaxial | 1,85 mm |
| Tamanho do guia de ondas | WR15 (BJ620) |
| Estilo do corpo | Lançamento final |
| Faixa de frequência | 50 GHz-67 GHz |
| Impedância SMA | 50 Ohm |
| VSWR | 1.45 |
Vantagens:
-Nossos adaptadores de guia de ondas são de alta confiabilidade, tamanho miniatura e excelente desempenho, etc., o que os torna amplamente adotados em medições de micro-ondas e dispositivos de ondas milimétricas, etc.
Desenho de contorno e imagens de WR15 BJ620 para Adaptador Fêmea de Guia de Ondas para Coaxial de 1,85 mm 1.85/BJ620-KFE:
Lista de Adaptadores de guia de ondas para coaxiais de 1,85 mm:
| Número do modelo | Descrição | Observação |
| 1.85/BJ500-KF4 | WR19 (BJ500) para adaptadores fêmeas de ângulo reto de 1,85 mm | |
| 1.85/BJ500-KFE1 | WR19 (BJ500) para adaptadores fêmeas de lançamento final de 1,85 mm | BJ500=WR19 |
| 1.85/BJ620-KF | WR15 (BJ620) para adaptadores fêmeas de ângulo reto de 1,85 mm | BJ620=WR15 |
| 1.85/BJ620-KFE | WR15 (BJ620) para adaptadores fêmeas de lançamento final de 1,85 mm | |
| Tipo personalizado | Tamanhos personalizados são aceitáveis |
Produtos relacionados de adaptadores de guia de ondas para coaxiais de 1,85 mm da Elite Electronic:
Referências cruzadas do padrão de guia de ondas
| Padrão chinês | Padrão internacional | Faixa de frequência (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
OBSERVAÇÃO:
Temos mais de 1.000 tipos de Adaptadores de guia de ondas para coaxiais para escolher, se o adaptador que você está usando não for encontrado, entre em contato conosco com seus detalhes. Dimensão ODM é bem-vinda.
