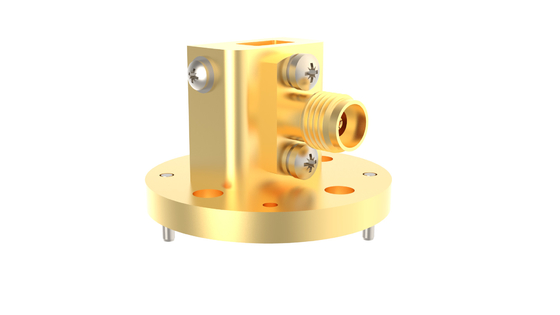

WR22 BJ400 a 2.4mm Guia de ondas feminina para adaptador de coax 32.9GHz ~ 50GHz Ângulo direito 2.4-BJ400-KF4

WR22 BJ400 To 2.4mm Female Waveguide To Coax Adapter 32.9GHz~50GHz Right Angle 2.4-BJ400-KF4
WR22 BJ400 To 2.4mm Female Waveguide To Coax Adapter 32.9GHz~50GHz Right Angle 2.4-BJ400-KF4

Imagem Grande :  WR22 BJ400 a 2.4mm Guia de ondas feminina para adaptador de coax 32.9GHz ~ 50GHz Ângulo direito 2.4-BJ400-KF4 Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: ELT
Certificação: ISO 9001:2015, ISO 14001:2015
Número do modelo: 2.4-BJ400-KF4
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 5 peças
Preço: negotiable
Detalhes da embalagem: Cartão de exportação padrão
Tempo de entrega: Dentro de 5 a 7 dias úteis (para existências)
Termos de pagamento: T/T, L/C, cartão de crédito, Paypal
Habilidade da fonte: 10,0000 PCS por mês
Contato
Descrição de produto detalhada
Nome do produto: Medidor de ondas WR22 aos adaptadores coaxiais Materiais: De aço
Faixa de frequência: 32.9-50 GHz Conector: 2.4mm
- Não.: 1,35 Impedância: 50 ohms
Tamanho do medidor de ondas: WR22,BJ400 Estilo do corpo: Ângulo reto
Destacar:

Guia de onda de ângulo reto para adaptador de coax

,

32.9GHz~50GHz Guia de onda para adaptador de coaxão

,

2.4mm Guia de Ondas para Adaptador de Coax

WR22 BJ400 A 2,4 mm Fêmea Guia de Ondas Para Adaptador Coax 32.9GHz ~ 50GHz Ângulo Direito

A frequência deAdaptadores de condução de ondas para coaxãoprocessados porElite Electronic(Capacitação5.4 GHz-110 GHzCom alta fiabilidade, pequeno tamanho e excelente desempenho, é amplamente utilizado em equipamentos de medição de microondas e ondas milimétricas.guias de ondas rectangulares e duplos, e os guias de onda não-padrão podem ser personalizados de acordo com os requisitos do utilizador.N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 e microstripOs adaptadores de guia de ondas para coaxial são divididos em dois tipos: lançamento final e lançamento em ângulo reto a partir da orientação da interface.uma estrutura de alta potência.



Especificação do2.4/BJ400-KF4:

Nome do produto WR22 Guia de onda para adaptadores coaxial de 2,4 mm tipo ângulo reto
Número do modelo. 2.4/BJ400-KF4
Tipo coaxial 2.4 mm
Tamanho do guia de ondas WR22 (BJ400)
Estilo do corpo Ângulo reto
Faixa de frequência 32.9-50 GHz
Impedância SMA 50 Ohms
VSWR 1.35



Vantagens:
-Nossos adaptadores de guia de ondas são de alta confiabilidade, tamanho em miniatura e excelente desempenho, etc., o que os torna amplamente adotados em dispositivos de medição de microondas e ondas milimétricas, etc.

Desenho de contorno e fotos deWR22 BJ400 a 2.4 mm Fêmea de guia de ondas para adaptador de coaxial2.4/BJ400-KF4:
WR22 BJ400 a 2.4mm Guia de ondas feminina para adaptador de coax 32.9GHz ~ 50GHz Ângulo direito 2.4-BJ400-KF4 0


Lista deGuia de onda para adaptadores coaxial de 2,4 mm:

Número do modelo Descrição Notas
2.4/BJ400-KF4 WR22 ((BJ400) para adaptadores femininos de ângulo reto de 2,4 mm
2.4/BJ400-KFE5 WR22 ((BJ400) para adaptadores de lançamento de extremidade feminina de 2,4 mm BJ400=WR22
2.4/BJ400-KF WR22 ((BJ400) para adaptadores femininos de ângulo reto de 2,4 mm
Tipo personalizado Os tamanhos personalizados são aceitáveis



WR22 BJ400 a 2.4mm Guia de ondas feminina para adaptador de coax 32.9GHz ~ 50GHz Ângulo direito 2.4-BJ400-KF4 1WR22 BJ400 a 2.4mm Guia de ondas feminina para adaptador de coax 32.9GHz ~ 50GHz Ângulo direito 2.4-BJ400-KF4 2



Referências cruzadas das normas de guia de ondas

Padrões chineses Padrões internacionais Faixa de frequência (GHz)
BJ84 WR112 6.57-9.99
BJ100 WR90 8.20 a 12.5
BJ120 WR75 9.84 ~ 15.0
BJ140 WR62 11.9~18.0
BJ180 WR51 14.5~22.0
BJ220 WR42 17.6~26.7
BJ260 WR34 21.7~33.0
BJ320 WR28 26.3~40.0
BJ400 WR22 32.9~50.1
BJ500 WR18 39.2~59.6
BJ620 WR14 49.8 a 75.8
BJ740 WR12 60.5~91.9
BJ900 WR10 73.8~112

Guia de ondas para adaptador de coaxial-ELT 2024.pdf



Nota:
Temos mais de 1000 tipos deGuia de ondas para adaptadores coaxialpara escolha, se o adaptador que está a usar não for encontrado, por favor contacte-nos com os seus dados.A dimensão ODM é bem-vinda.
