6GHz~18GHz WRD500 a N Tipo Fêmea Fim de Lançamento Guia de Ondas para Adaptador de Coax N/WRD500-KF1
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | WRD500 Guia de ondas para adaptadores coaxial | Materiais: | De aço |
|---|---|---|---|
| Revestimento: | de aço inoxidável | Faixa de frequência: | 6 GHz-18 GHz |
| Conector: | Tipo fêmea de N | - Não.: | 1,45 |
| Tamanho do medidor de ondas: | WRD500 | Estilo do corpo: | Fim do lançamento |
| Destacar: | Adaptador Coaxial WRD500,Adaptador Coaxial WRD500 N,Adaptador Coaxial WRD500 18GHz |
||
6GHz~18GHz WRD500 para N Tipo Fêmea Lançamento de Fim Guia de Ondas para Adaptador de Coax
A frequência deAdaptadores de condução de ondas para coaxãoprocessados porElite Electronic(Capacitação5.4 GHz-110 GHzCom alta fiabilidade, pequeno tamanho e excelente desempenho, é amplamente utilizado em equipamentos de medição de microondas e ondas milimétricas.guias de ondas rectangulares e duplos, e os guias de onda não-padrão podem ser personalizados de acordo com os requisitos do utilizador.N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 e microstripOs adaptadores de guia de ondas para coaxial são divididos em dois tipos: lançamento final e lançamento em ângulo reto a partir da orientação da interface.uma estrutura de alta potência.
Especificação doN/WRD500-KF1:
| Nome do produto | WRD500 a N Tipo de guia de ondas feminino para adaptadores coaxial |
| Número do modelo. | N/WRD500-KF1 |
| Tipo coaxial | Tipo N Fêmea |
| Tamanho do guia de ondas | WRD500 |
| Estilo do corpo | Fim do lançamento |
| Faixa de frequência | 6 GHz-18 GHz |
| Impedância SMA | 50 Ohms |
| VSWR | 1.45 |
Vantagens:
-Nossos adaptadores de guia de ondas são de alta confiabilidade, tamanho em miniatura e excelente desempenho, etc., o que os torna amplamente adotados em dispositivos de medição de microondas e ondas milimétricas, etc.

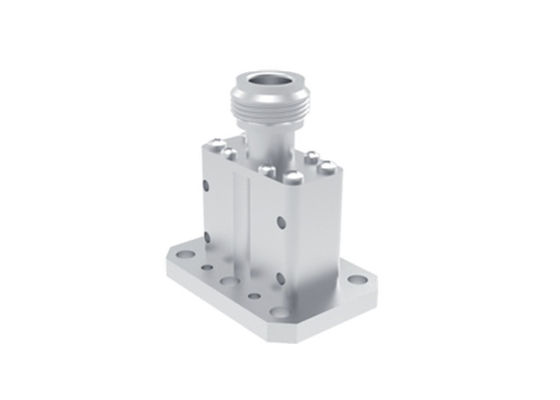

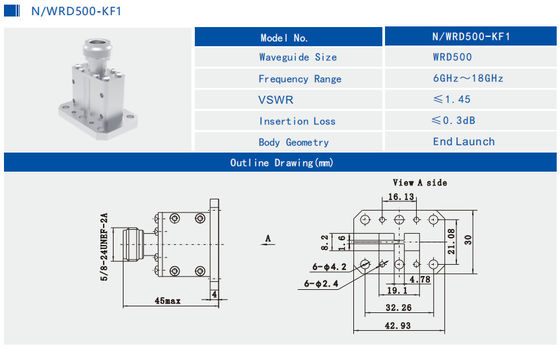

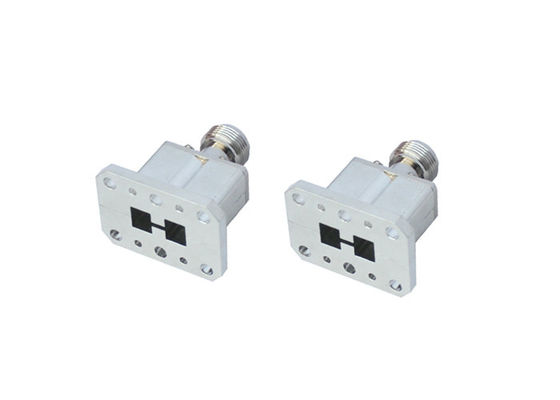

Desenho de contorno e fotos deWRD500 a N Tipo de adaptador de coaxão de guia de ondas femininoN/WRD500-KF1:
RelacionadosGuia de ondas WRD para adaptadores de coaxialda Elite Electronic.
| Número do modelo | Descrição | Notas |
| K/WRD180-KF | Adaptadores femininos de ângulo reto WRD180 para K2.92mm | 18 GHz ~ 40 GHz |
| SMA/WRD650-JF | Adaptadores de ângulo reto masculino WRD650 para SMA | 6 GHz~18 GHz |
| SMA/WRD750-JF | Adaptadores de ângulo reto masculino WRD750 para SMA | 7.5 GHz~18 GHz |
| Tipo personalizado | Os tamanhos personalizados são aceitáveis |
Referências cruzadas das normas de guia de ondas
| Padrões chineses | Padrões internacionais | Faixa de frequência (GHz) |
| BJ84 | WR112 | 6.57-9.99 |
| BJ100 | WR90 | 8.20 a 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8 a 75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Nota:
Temos mais de 1000 tipos deGuia de ondas para adaptadores coaxialpara escolha, se o adaptador que está a usar não for encontrado, por favor contacte-nos com os seus dados.A dimensão ODM é bem-vinda.
