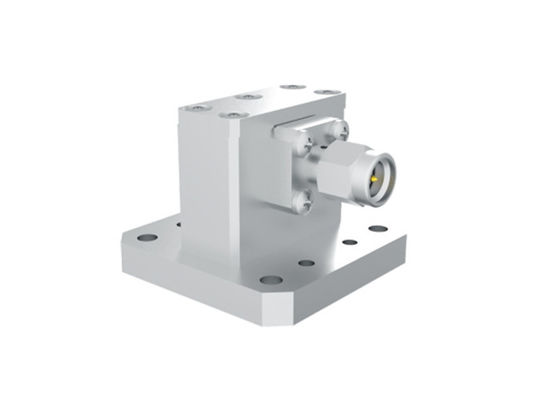

7.5GHz~18GHz WRD750 para SMA Macho Guia de onda de ângulo direito para adaptador coax SMA/WRD750-JF

7.5GHz~18GHz WRD750 Para SMA Macho Ângulo Reto Guia de Onda Para Adaptador Coaxial

A frequência de adaptadores de guia de onda para coaxial processados pela Elite Electronic (ELT) cobrem 5.4GHz-110GHz. Com alta confiabilidade, tamanho pequeno e excelente desempenho, é amplamente utilizado em medições de micro-ondas e equipamentos de ondas milimétricas. O guia de onda possui guias de onda retangulares padrão e de crista dupla, e guias de onda não padrão podem ser personalizados de acordo com os requisitos do usuário. A interface de conexão da extremidade coaxial inclui N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 e microstrip. Os adaptadores de guia de onda para coaxial são divididos em dois tipos: lançamento de extremidade e lançamento de ângulo reto pela orientação da interface. Entre eles, o tipo de lançamento RA também pode ser usado como uma estrutura de alta potência.



Vantagens:

-Nossos adaptadores de guia de onda são de alta confiabilidade, tamanho miniatura e excelente desempenho etc., o que os torna amplamente adotados em dispositivos de medição de micro-ondas e ondas milimétricas etc.

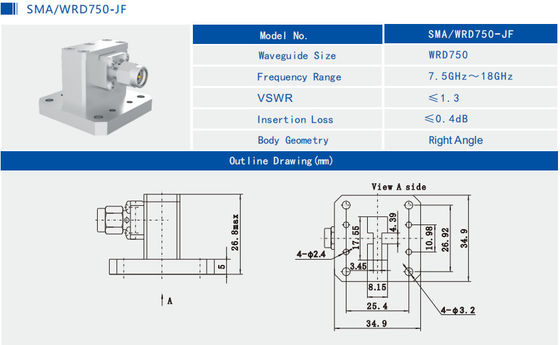

Desenho de Contorno e Imagens de Adaptador de Guia de Onda WRD750 para Coaxial Macho SMA SMA/WRD750-JF:



Relacionado Adaptadores de Guia de Onda WR para Coaxial da Elite Electronic.

Número do Modelo	Descrição	Observação
N/WRD500-KF1	Adaptadores de lançamento de extremidade tipo fêmea N WRD500 para WRD500	6GHz~18GHz
K/WRD180-KF	Adaptadores de ângulo reto K2.92mm fêmea WRD180 para WRD180	18GHz~40GHz
SMA/WRD650-JF	Adaptadores de ângulo reto SMA macho WRD650 para WRD650	6GHz~18GHz
Tipo Personalizado	Tamanhos personalizados são aceitáveis







Referências Cruzadas de Padrão de Guia de Onda
