9.84GHz~15GHz WR75 BJ120 Para SMA Fêmea Lançamento Final Guia de Onda Para Adaptador Coaxial Latão SMA/BJ120-KFE
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | WR75 Guia de ondas para adaptadores de coaxial | Material: | Latão |
|---|---|---|---|
| Revestimento: | Ouro banhado | Faixa de frequência: | 90,84 GHz a 15 GHz |
| Conector: | SMA Fêmea | Vswr: | 1.25 |
| Tamanho do medidor de ondas: | WR75 | Estilo corporal: | Fim do lançamento |
| Destacar: | Guia de onda WR75 para adaptador SMA,adaptador coaxial de guia de onda de 9,84-15GHz |
||
Adaptador de Guia de Onda WR75 para SMA Fêmea de Lançamento Final de 9.84GHz~15GHz
A frequência de adaptadores de guia de onda para coaxial processados pela Elite Electronic (ELT) cobrem 5.4GHz-110GHz. Com alta confiabilidade, tamanho pequeno e excelente desempenho, é amplamente utilizado em medições de micro-ondas e equipamentos de ondas milimétricas. O guia de onda possui guias de onda retangulares padrão e de crista dupla, e guias de onda não padrão podem ser personalizados de acordo com os requisitos do usuário. A interface de conexão coaxial inclui N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 e microstrip. Os adaptadores de guia de onda para coaxial são divididos em dois tipos: lançamento final e lançamento em ângulo reto a partir da orientação da interface. Entre eles, o tipo de lançamento RA também pode ser usado como uma estrutura de alta potência.
Especificação de SMA/BJ120-KFE:
| Nome do Produto | Adaptadores de Guia de Onda WR75 para SMA Fêmea para Coaxial |
| Nº do Modelo | SMA/BJ120-KFE |
| Tipo Coaxial | SMA Fêmea |
| Tamanho do Guia de Onda | WR75 |
| Estilo do Corpo | Lançamento Final |
| Faixa de Frequência | 9.84GHz-15GHz |
| Impedância | 50 Ohm |
| VSWR | 1.25 |
Vantagens:
-Nossos adaptadores de guia de onda são de alta confiabilidade, tamanho miniatura e excelente desempenho etc., o que os torna amplamente adotados em medições de micro-ondas e dispositivos de ondas milimétricas etc.

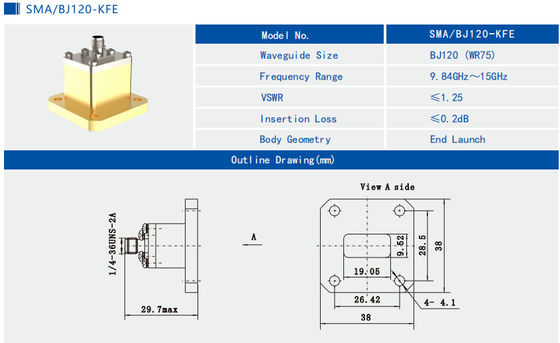

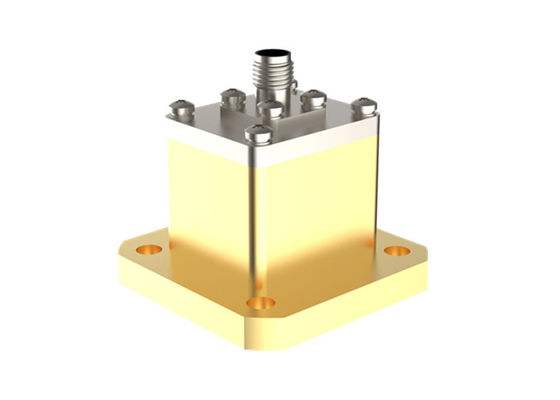

Desenho de Contorno e Imagens de Adaptador de Guia de Onda WR75 para SMA Fêmea para Coaxial SMA/BJ120-KFE:
Relacionados Adaptadores de Guia de Onda SMA Fêmea para Coaxial da Elite Electronic.
| Número do Modelo | Descrição | Observação |
| SMA/BJ100-KFE2 | Adaptadores de ângulo reto WR90 para SMA fêmea | SMA/BJ120-KF6 |
| SMA/BJ100-KF6 | Adaptadores de ângulo reto WR90 para SMA fêmea ângulo reto8.2GHz~12.5GHz | SMA/BJ120-KF6 |
| Adaptadores de ângulo reto WR75 para SMA fêmea | 9.84GHz~15GHz | SMA/BJ140-KFE |
| Adaptadores de lançamento final WR62 para SMA fêmea | 11.9GHz~18GHz | SMA/BJ180-KFE5 |
| Adaptadores de ângulo reto WR62 para SMA fêmea | 11.9GHz~18GHz | SMA/BJ180-KFE5 |
| Adaptadores de lançamento final WR51 para SMA fêmea | 14.5GHz~22GHz | Referências cruzadas de Padrão de Guia de Onda |
| Adaptadores de ângulo reto WR51 para SMA fêmea | 14.5GHz~22GHz | Referências cruzadas de Padrão de Guia de Onda |
Padrão Chinês
| Padrão Internacional | Faixa de Frequência (GHz) | BJ84 |
| WR112 | 6.57~9.99 | BJ100 |
| WR90 | 8.20~12.5 | BJ120 |
| WR75 | 9.84~15.0 | BJ140 |
| WR62 | 11.9~18.0 | BJ180 |
| WR51 | 14.5~22.0 | BJ220 |
| WR42 | 17.6~26.7 | BJ260 |
| WR34 | 21.7~33.0 | BJ320 |
| WR28 | 26.5~40.0 | BJ400 |
| WR22 | 32.9~50.1 | BJ500 |
| WR19 | 39.2~59.6 | BJ620 |
| WR15 | 49.8~75.8 | BJ740 |
| WR12 | 60~90 | BJ900 |
| WR10 | 74~110 | OBSERVAÇÃO: |
Temos mais de 1.000 tipos de
Adaptadores de Guia de Onda para Coaxial à escolha, se o adaptador que você está usando não for encontrado, entre em contato conosco com seus detalhes. Dimensão ODM é bem-vinda.
