11.9GHz~18GHz WR62 Para SMA Feminino Ângulo Direito Guia de Ondas Para Adaptador Coax SMA/BJ140-KF15
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | WR62 Guia de ondas para adaptadores de coaxial | Materiais: | de latão |
|---|---|---|---|
| Revestimento: | Banhado a Ouro | Faixa de frequência: | 11.9 GHz-18 GHz |
| Conector: | SMA Fêmea | - Não.: | 1.25 |
| Tamanho do medidor de ondas: | WR62 | Estilo do corpo: | Ângulo reto |
| Destacar: | Adaptador de coaxão de guia de ondas feminina SMA,Guia de onda de ângulo reto para adaptador de coax |
||

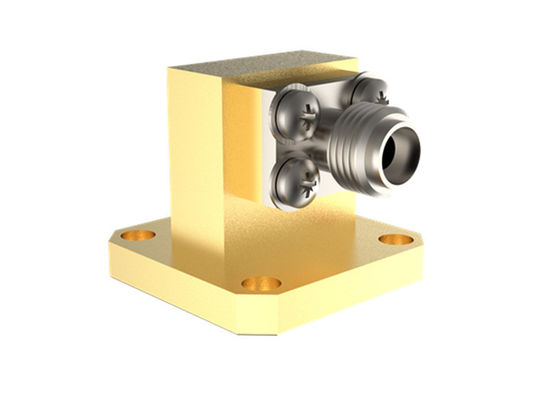

Adaptador de onda guiada para coax WR62 de 11,9 GHz~18 GHz para SMA fêmea em ângulo reto
A frequência de adaptadores de onda guiada para coax processados por Elite Electronic (ELT) cobre 5,4 GHz-110 GHz. Com alta confiabilidade, tamanho pequeno e excelente desempenho, é amplamente utilizado em medições de micro-ondas e equipamentos de ondas milimétricas. A guia de ondas possui guias de ondas retangulares padrão e de crista dupla, e guias de ondas não padronizadas podem ser personalizadas de acordo com os requisitos do usuário. A interface de conexão da extremidade coaxial inclui N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 e microstrip. Os adaptadores de onda guiada para coax são divididos em dois tipos: lançamento final e lançamento em ângulo reto a partir da orientação da interface. Entre eles, o tipo de lançamento RA também pode ser usado como uma estrutura de alta potência.
Especificação de SMA/BJ140-KF15:
| Nome do produto | Adaptadores de onda guiada para coaxiais WR62 para SMA fêmea |
| Nº do modelo | SMA/BJ140-KF15 |
| Tipo coaxial | SMA fêmea |
| Tamanho da guia de ondas | WR62 |
| Estilo do corpo | Ângulo reto |
| Faixa de frequência | 11,9 GHz-18 GHz |
| Impedância SMA | 50 Ohm |
| VSWR | 1.25 |
Vantagens:
-Nossos adaptadores de onda guiada são de alta confiabilidade, tamanho miniatura e excelente desempenho, etc., o que os torna amplamente adotados em medições de micro-ondas e dispositivos de ondas milimétricas, etc.

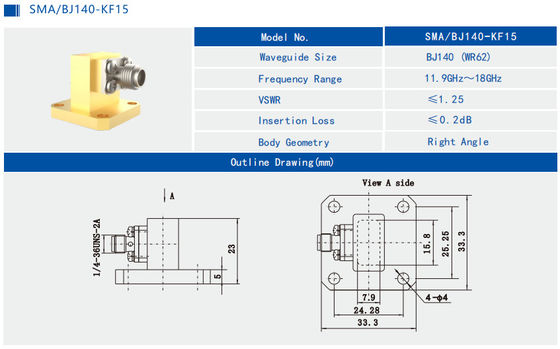

Desenho de contorno e imagens de Adaptador de onda guiada para coax WR62 para SMA fêmea SMA/BJ140-KF15:
Relacionado Adaptadores de onda guiada para coaxiais SMA fêmea da Elite Electronic.
| Número do modelo | Descrição | Observação |
| SMA/BJ100-KFE2 | Adaptadores de ângulo reto WR90 para SMA fêmea | 8,2 GHz~12,5 GHz |
| SMA/BJ100-KF6 | WR90 para SMA fêmea ângulo reto adaptadores | 8,2 GHz~12,5 GHz |
| SMA/BJ120-KFE | Adaptadores de lançamento final WR75 para SMA fêmea | 9,84 GHz~15 GHz |
| SMA/BJ120-KF6 | Adaptadores de ângulo reto WR75 para SMA fêmea | 9,84 GHz~15 GHz |
| SMA/BJ140-KFE | Adaptadores de lançamento final WR62 para SMA fêmea | 11,9 GHz~18 GHz |
| SMA/BJ180-KFE5 | Adaptadores de lançamento final WR51 para SMA fêmea | 14,5 GHz~22 GHz |
| SMA/BJ180-KF2 | Adaptadores de ângulo reto WR51 para SMA fêmea | 14,5 GHz~22 GHz |
Referências cruzadas de padrões de onda guiada
| Padrões chineses | Padrões internacionais | Faixa de frequência (GHz) |
| BJ84 | WR112 | 6,57~9,99 |
| BJ100 | WR90 | 8,20~12,5 |
| BJ120 | WR75 | 9,84~15,0 |
| BJ140 | WR62 | 11,9~18,0 |
| BJ180 | WR51 | 14,5~22,0 |
| BJ220 | WR42 | 17,6~26,7 |
| BJ260 | WR34 | 21,7~33,0 |
| BJ320 | WR28 | 26,3~40,0 |
| BJ400 | WR22 | 32,9~50,1 |
| BJ500 | WR18 | 39,2~59,6 |
| BJ620 | WR14 | 49,8~75,8 |
| BJ740 | WR12 | 60,5~91,9 |
| BJ900 | WR10 | 73,8~112 |
OBSERVAÇÃO:
Temos mais de 1.000 tipos de Adaptadores de onda guiada para coaxiais para escolher, se o adaptador que você está usando não for encontrado, entre em contato conosco com seus detalhes. Dimensão ODM é bem-vinda.
