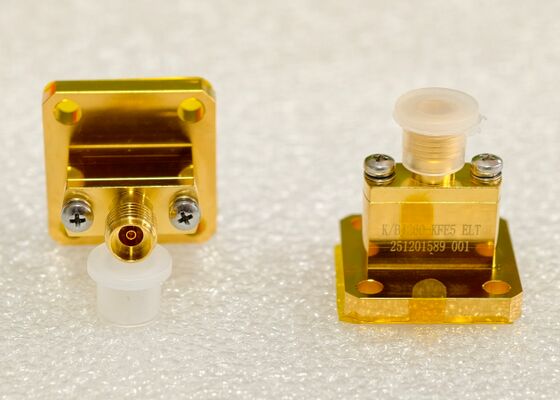

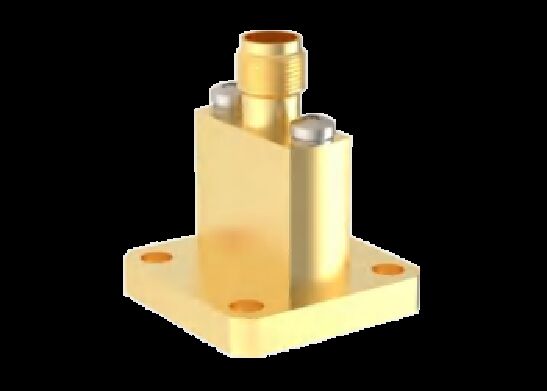

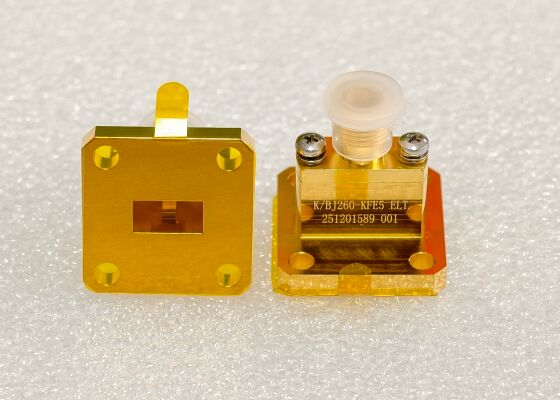

Adaptador de Guia de Onda para Coaxial de 6.5GHz~145GHz WR90~WR10 WRD750 WRD650 WRD500 WRD180

• Desenho de Contorno

• Outro Adaptador de Guia de Onda para Coaxial

Também temos outros adaptadores de guia de onda para coaxial, como adaptador de guia de onda para sma, adaptador de guia de onda para tipo N, adaptador de guia de onda para 2,4 mm, adaptador de guia de onda para 1,85 mm, adaptador de guia de onda para 1,0 mm, adaptador de guia de onda para 0,8 mm. Por favor, entre em contato conosco livremente se precisar de outros modelos.

• Cruzamentos de Padrões de Guia de Onda - Série WR & Série BJ da China

• Aplicação

  1. Sistemas Aeroespaciais e de Radar

  • Sistemas de Radar: adaptadores de guia de onda para coaxial são usados para conectar a rede de alimentação de guia de onda na extremidade da antena com os módulos Transmit/Receive (T/R) coaxiais no backend. Eles devem garantir a consistência da fase do sinal, especialmente em bandas de alta frequência (como banda X e banda Ku);
  • Sistemas de Bloqueio Eletrônico: Usados em cadeias de transmissão e recepção de sinais, exigindo uma Relação de Onda Estacionária de Tensão (VSWR) extremamente baixa para garantir a pureza do sinal;
  • Sistemas de Telemetria: Em ambientes de voo com alta vibração e alto impacto, transições de ângulo reto ou robustecidas fornecem conexões elétricas confiáveis.

  2. Comunicações por Satélite (Satcom)

  • Estação Terrena Tx/Rx: O adaptador de guia de onda para coaxial conecta a saída de guia de onda de antenas parabólicas com as entradas coaxiais de Amplificadores de Baixo Ruído (LNA) ou Amplificadores de Potência (PA).
  • Teste de Carga Útil de Satélite: Durante a verificação em solo de cargas úteis de satélite, transições de alto desempenho são usadas para simular a transmissão de sinais em um ambiente espacial, garantindo a precisão do teste. Links Inter-Satélites: Dentro dos satélites, estruturas compactas de guia de onda para coaxial são frequentemente usadas para economizar espaço e reduzir peso.

  3. Teste e Medição

  • Teste de Antena: Conecta antenas de guia de onda a Analisadores de Rede Vetorial (VNA). Especialmente na banda de ondas milimétricas (26,5 GHz a 110 GHz), transições de alta precisão (como conectores de 2,4 mm ou 2,92 mm) são necessárias. Teste em Câmara Anecoica: Transições são usadas para rotear sinais de linhas de transmissão de guia de onda para equipamentos de teste coaxiais dentro de câmaras EMC. Equipamento de Teste Automatizado (ATE): Adaptadores de ângulo reto são frequentemente usados em gabinetes de teste com espaço limitado para otimizar o layout.

  4. Comunicações Sem Fio (5G/6G e Relé de Micro-ondas)

  • P&D de Ondas Milimétricas 5G/6G: Usado em prototipagem e teste de estações base para conectar chips/módulos de ondas milimétricas com equipamentos de teste. Comunicação de Micro-ondas Ponto a Ponto: Usado para acoplamento e monitoramento de sinais em links de transmissão de micro-ondas de longa distância.

  5. Pesquisa Industrial, Médica e Científica

  • Micro-ondas Industrial: Monitoramento de potência em equipamentos de aquecimento e secagem por micro-ondas.
  • Micro-ondas Médica: Transmissão de sinal em equipamentos de fisioterapia por micro-ondas e hipertermia de tumores.
  • Instalações Científicas de Grande Escala: Usado em aceleradores de partículas e radiotelescópios (por exemplo, FAST) para transmissão de sinal de alta potência e baixo ruído.

• Embalagem e Envio

Nossos adaptadores de guia de onda para coaxial são cuidadosamente embalados para garantir a máxima proteção durante o trânsito. Cada conector é embalado individualmente em material antiestático e colocado em uma caixa resistente e acolchoada para evitar qualquer dano por choques ou vibrações.

A embalagem é claramente rotulada com informações do produto, incluindo números de peça e especificações, para facilitar a identificação e o gerenciamento de estoque.

• RFQ:

P1: Vocês são uma empresa de trading ou fabricante?
R: Somos um fabricante com mais de 23 anos de experiência em Componentes de Interconexão RF/Micro-ondas.

P2: Quais produtos vocês podem fornecer atualmente?
R: Conectores RF, adaptadores, conjuntos de cabos, adaptadores de guia de onda para coaxial, produtos de guia de onda, conectores herméticos de vidro para metal, micro D-sub, juntas rotativas de micro-ondas e outros componentes de micro-ondas.

P3: A amostra grátis está disponível?
R: Sim, se houver estoque, a amostra grátis está disponível com frete a coletar.

P4: Sua empresa pode aceitar personalização?
R: ODM é bem-vindo. Com mais de 23 anos de experiência em ODM, a Elite Electronics pode auxiliar no design, desenvolvimento de produtos, pesquisa e desenvolvimento e integração de seus produtos de interconexão.

P5: Quais são os Termos de Pagamento?
R: Podemos aceitar L/C, T/T, Western Union, Trade Assurance (cartão de crédito e T/T), etc.

P6: Qual é o prazo de entrega?
R: 5-7 dias úteis para pedidos de amostra, 4-12 semanas para pedidos de produção em massa (com base em diferentes quantidades, ODM, etc.)

P7: Como vocês entregarão as mercadorias para mim?
R: Geralmente, cooperamos com expressos internacionais como DHL, UPS, FedEx, TNT para permitir que nossos clientes recebam suas mercadorias rapidamente, mas com o menor frete. Enquanto isso, o envio por via aérea e marítima também está disponível.

P8: Quanto tempo preciso esperar antes que minhas mercadorias cheguem?
R: 5-8 dias úteis para transporte aéreo, 3-8 dias úteis para expresso internacional.

P9: Qual é a qualidade do seu adaptador de guia de onda para coaxial?
R: Como fornecedores de alta qualidade de muitos projetos nacionais de alta tecnologia, fornecer produtos excelentes é nosso caminho de desenvolvimento. Temos uma forte equipe de controle de qualidade e um processo muito rigoroso para garantir nossa qualidade de acordo com diferentes padrões de qualidade.
