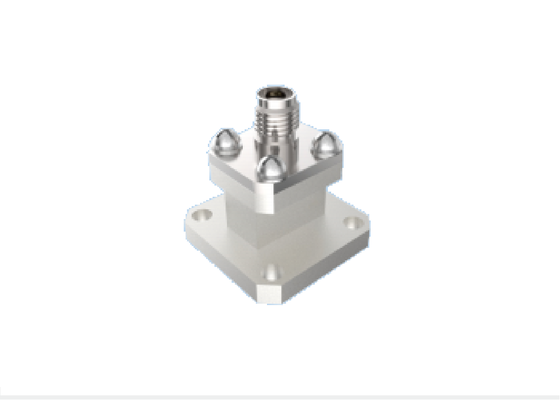

WR 42 Guia de ondas para adaptador tipo K de 2,92 mm 18 GHz ~ 26,5 GHz Lançamento final Conectores RF aeroespaciais usando para banda K
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Componentes de guias de ondas aeroespaciais | Modelo: | BTZH-H1H-3 |
|---|---|---|---|
| Faixa de frequência: | 18 GHz ~ 26,5 GHz | Impedância: | 50Ω |
| DWV: | 500 V | Resistência de Isolamento: | ≥5000MΩ |
| ROE: | ≤1,25 | Perda de inserção: | ≤ 0,25 dB |
| Temperatura: | -55°C ~ 125°C | ||
| Destacar: | Adaptador de guia de ondas WR 42 de 18 GHz a 26,5 GHz,2Conector RF de tipo K de 92 mm |
||
WR 42 Guia de onda para 2.92mm K Adaptador de tipo Ku/K Banda 15GHz~22GHz Componentes de Guia de onda aeroespacial de lançamento final com baixa perda de inserção
A Elite Electronics produz componentes de guia de ondas aeroespaciais, disponíveis em dois tipos estruturais:Tipo de lançamento e ângulo retoAs frequências variam de 5,3 GHz a 145 GHz. As portas retangulares de guia de ondas incluem: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34),BJ320 ((WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)
A interface coaxial cobre SMA, 2,92 mm, 2,4 mm e 1,85 mm, 1,0 mm, 0,8 mmCada uma dasA porta de guia de ondas suporta a largura de banda completa do guia de ondas, com estrutura fiável, dimensões de contorno compactas, excelente desempenho elétrico com boa consistência e peso leve (≤20 g), estes produtos são amplamente utilizados em vários tipos de naves espaciais.
Componentes de guias de ondas aeroespaciais Características de projeto
- Design compacto
- Função na faixa de frequências até 145 GHz
- Construção robusta para a fiabilidade
- Disponível em várias configurações: lançamento final, opções de ângulo reto
- Baixa VSWR e baixa perda de inserção
50Ω 18GHz~26.5GHz WR 42 / BJ220 Guia de onda para 2.92mm Adaptador K Band End Lançamento Conectores RF aeroespaciais com baixo VSWR
Modelo: BTZH-H1H-3
Nota: Para mais informações sobre o modelo, contacte livremente as vendas.
Nota: Consulte o nosso catálogo para modelos mais semelhantes de acordo com a sua aplicação.
Aplicações de componentes de guias de ondas aeroespaciais
A Xi'an Elite Electronics é especializada em soluções de interconexão sistemática para indústrias exigentes, incluindo:
- Sistemas aeroespaciais e de aviação
- Equipamento de navegação e radar
- Sistemas de comunicação
- Instrumentos de medição
- Aplicações eletrónicas
Embalagem e transporte
Cada componente final do guia de ondas aeroespacial de lançamento é cuidadosamente embalado para garantir a proteção durante o transporte:
Usamos serviços de correio confiáveis para entrega rápida, fornecendo aos clientes informações de rastreamento no envio.
Informações relacionadas do porto de guia de ondas: (apenas para referência)
| BJ | WR | Frequência (GHz) | Largura interna | Altura interna | Banda de Frequência Comum |
|---|---|---|---|---|---|
| BJ70 | WR137 | 5.38 ¢8.17 | 34.85 | 15.80 | Banda C/X |
| BJ84 | WR112 | 6.57 ¢9.99 | 28.50 | 12.62 | Banda X |
| BJ100 | WR90 | 8.20 ¢ 12.50 | 22.86 | 10.16 | Banda X |
| BJ120 | WR75 | 9.84 ¢ 15.00 | 19.05 | 9.525 | Ku de baixa frequência. |
| BJ140 | WR62 | 11.90 ¢ 18.00 | 15.80 | 7.90 | Banda Ku |
| BJ180 | WR51 | 15.80 ¢ 24.00 | 12.95 | 6.48 | Ku alta/K baixa frequência. |
| BJ220 | WR42 | 18.00 ¢ 26.50 | 10.67 | 5.33 | Banda K |
| BJ260 | WR34 | 21.70 ¢ 33.00 | 8.636 | 4.318 | Baixa frequência. |
| BJ320 | WR28 | 26.50 ¢ 40.00 | 7.112 | 3.556 | Ca |
| BJ400 | WR22 | 33.00$50.00 | 5.690 | 2.845 | Ca Frequência alta. / U |
| BJ500 | WR19 | 39.20 ¢ 59.60 | 4.775 | 2.388 | Banda U/V |
| BJ620 | WR15 | 50.00 ¢ 75.00 | 3.759 | 1.880 | Banda V |
| BJ740 | WR12 | 60.50 ¢ 91.90 | 3.099 | 1.549 | Banda E |
| BJ900 | WR10 | 75.00 ¢ 110.0 | 2.540 | 1.270 | Banda W |
| BJ1200 | WR08 | 92.20 ¢ 140.0 | 2.032 | 1.016 | Banda F |
