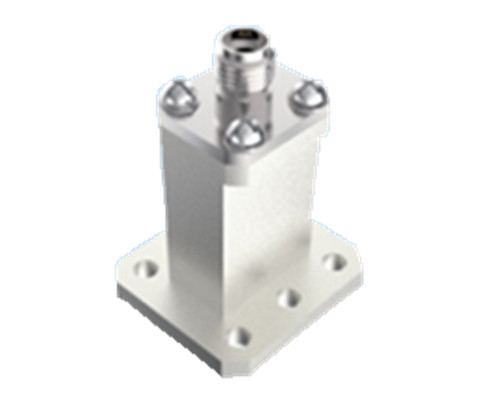

WR51 15-22GHz K2.92mm End Lançamento Guia de Ondas Para Adaptador Coaxial Para Aeroespacial

Estou Chat Online Agora
Certificado
CHINA Xi'an Elite Electronics Co., Ltd. Certificações
CHINA Xi'an Elite Electronics Co., Ltd. Certificações
O produto era exatamente como esperado e de alta qualidade. Preste serviços de manutenção era excelente. Pedirá definidamente de outra vez.

—— Gregory, EUA

Compreendeu minhas exigências e procurou as peças direitas.

—— Ian, Nova Zelândia

Foi um grande prazer que trata você e agradece-lhe para suas ajuda e sugestão. Espere que haverá mais copperation em um futuro próximo.

—— Terence, Singapura

Os conectores de SMP são de alta qualidade, a taxa do escape podem alcançar 1*10^-9 mbar*l/s. muito com um preço tão econômico.

—— Jonh, Estados Unidos

Vendedor profissional

—— Abdu, Arábia Saudita

Trouxe os seus conectores de alta frequência e são muito bons!

—— Jacky, Coreia

Testámos os cabos e todos funcionam como esperado.

—— Josh, Reino Unido

WR51 15-22GHz K2.92mm End Lançamento Guia de Ondas Para Adaptador Coaxial Para Aeroespacial

WR51 15-22GHz K2.92mm End Launch Waveguide To Coaxial Adapter For Aerospace
WR51 15-22GHz K2.92mm End Launch Waveguide To Coaxial Adapter For Aerospace WR51 15-22GHz K2.92mm End Launch Waveguide To Coaxial Adapter For Aerospace

Imagem Grande :  WR51 15-22GHz K2.92mm End Lançamento Guia de Ondas Para Adaptador Coaxial Para Aeroespacial Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: ELT (Elite)
Certificação: ISO-9001-2015
Número do modelo: ZH-H1G-3
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 100 pcs
Preço: Negociável
Detalhes da embalagem: Cartão de exportação padrão
Tempo de entrega: Dentro de 5 a 7 dias úteis (para existências)
Termos de pagamento: T/T, Western Union, L/C
Habilidade da fonte: 1,000, 000 peças por mês
Descrição de produto detalhada
Nome do produto: 2.92 Adaptador de ondas coaxial de RF Potência de onda contínua: 2W
Frequência: (187.5/a) GHz~(285.7/a) GHz Resistência ao isolamento: ≥ 5000 MΩ
Aplicação: Comunicação Materiais: de latão
Temperatura de armazenamento nominal: -55°C~+100°C Intervalo de temperatura de funcionamento: -65°C~+125°C
Destacar:

adaptador de guia de onda WR51 para coaxial

,

adaptador de lançamento final 15-22GHz

,

adaptador de guia de onda aeroespacial K2.92mm

Adaptador de Guia de Onda para Lançamento Final WR51 15-22GHz K2.92mm para Aeroespacial

Os adaptadores de guia de onda coaxial para espaçonaves produzidos pela Elite Electronic são divididos em duas formas estruturais, tipo de lançamento final e tipo de ângulo reto, com uma faixa de frequência de 5,3 GHz a 110 GHz.



As portas de guia de onda retangulares na extremidade do guia de onda são WR137(BJ70), WR112(BJ84), WR90(BJ100), WR75(BJ120), WR62(BJ140), WR51(BJ180), WR42(BJ220), WR34(BJ260), WR28(BJ320), WR22(BJ400), WR18(BJ500), WR14(BJ620), WR12(BJ740), WR10(BJ900).



A interface coaxial de lançamento final com série SMA, série 2.92, série 2.4, série 1.85, etc. Cada produto de porta de guia de onda cobre a largura de banda total do guia de onda, e os produtos têm estrutura confiável, dimensões externas pequenas, excelente desempenho elétrico e consistência, e peso leve (≤20g), etc. Eles têm sido amplamente utilizados em vários tipos de espaçonaves.

WR51 15-22GHz K2.92mm End Lançamento Guia de Ondas Para Adaptador Coaxial Para Aeroespacial


Especificação:

Nota: Os dados específicos do modelo são baseados nos dados da folha de especificações do produto.

Parâmetros Principais
Potência de Onda Contínua 2W
Faixa de Frequência (187,5/a)GHz~(285,7/a)GHz, a é a dimensão do lado longo da porta do guia de onda
Faixa de Temperatura de Operação -65°C~+125°C
Resistência de Isolamento ≥5000MΩ
Outros
Espessura do Revestimento Espessura da camada de revestimento de ouro no contato central ≥1,27μm
Porosidade do Revestimento Ácido nítrico diluído Em um recipiente transparente com densidade específica de 1,316 (temperatura 25°C±3°C), 30s
Ácido nítrico concentrado Concentração 68% analiticamente pura em um recipiente a 25°C±3°C, 20min
Faixa de Temperatura de Armazenamento Nominal Temperatura -55°C~+100°C



Desenho de Contorno:(mm)

WR51 15-22GHz K2.92mm End Lançamento Guia de Ondas Para Adaptador Coaxial Para Aeroespacial


Características:

  • Forte compatibilidade: Conversores de guia de onda para coaxial são compatíveis com muitos tipos de cabos de RF, incluindo cabos semirrígidos e cabos flexíveis, o que os torna mais amplamente aplicáveis em aplicações práticas.
  • Ampla gama de aplicações: Conversores de guia de onda para coaxial são amplamente utilizados em sistemas de antena, sistemas de comunicação por micro-ondas, sistemas de radar, equipamentos de teste e outros campos para realizar a conversão de energia entre diferentes meios de transmissão.
  • Conversão de energia de alta eficiência: O design do conversor de guia de onda para coaxial é baseado na diferença das características de propagação de ondas eletromagnéticas em diferentes meios de transmissão, e realiza a conversão de energia de alta eficiência entre o guia de onda e a linha coaxial através de um design estrutural razoável e seleção de parâmetros.

Aplicação:

  • 1. Comunicação por Satélite: Adaptadores de guia de onda para coaxial também são aplicáveis no campo da comunicação por satélite, especialmente quando é necessário interconectar a linha coaxial da estação terrestre com o sistema de guia de onda na satélite.
  • 2. Comunicações Sem Fio e Micro-ondas Industriais: Em aplicações de comunicações sem fio e micro-ondas industriais, adaptadores de guia de onda para coaxial são usados para conectar diferentes componentes de RF para transmissão e distribuição eficiente de sinais.
  • 3. Sistemas de Teste e Medição: Em sistemas de teste e medição no campo de RF e micro-ondas, adaptadores de guia de onda para coaxial são usados para conectar instrumentos de teste ao dispositivo sob teste para garantir a precisão dos resultados de medição.

Referências Cruzadas de Padrões de Guia de Onda

Padrões Chineses Padrões Internacionais Faixa de Frequência (GHz)
BJ70 WR137 5.38~8.17
BJ84 WR112 6.57~9.99
BJ100 WR90 8.20~12.5
BJ120 WR75 9.84~15.0
BJ140 WR62 11.9~18.0
BJ180 WR51 14.5~22.0
BJ220 WR42 17.6~26.7
BJ260 WR34 21.7~33.0
BJ320 WR28 26.3~40.0
BJ400 WR22 32.9~50.1
BJ500 WR18 39.2~59.6
BJ620 WR14 49.8~75.8
BJ740 WR12 60.5~91.9
BJ900 WR10 73.8~112



Catálogo de Produtos:

Série 1.85

Série 2.4  Produtos de Isolador de Vidro

Série SMA Produtos de Isolador de Vidro

Série SMPM Produtos de Isolador de Vidro

Adaptador de Guia de Onda Coaxial

NOTA:

Temos mais de 1.000 tipos de

PRODUTOS DE GUIA DE ONDA



, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
