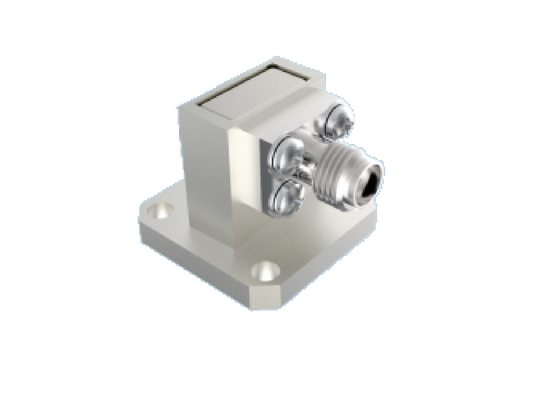

WR 42 Waveguide to 2.92mm K Type Adapter 18GHz~26.5GHz Right Angle Aerospace RF Connectors Using for K Band

Imagem Grande : Melhor preço

Detalhes do produto:

Lugar de origem:	Xi'an, China
Marca:	ELT
Certificação:	RoHS
Número do modelo:	BTZH-P1H-3

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	MOQ 10 para nova produção
Preço:	Depending on the quantity
Detalhes da embalagem:	1 peça/saco plástico; 100 peças/caixa
Tempo de entrega:	8-12 semanas
Termos de pagamento:	T/T ou LC
Habilidade da fonte:	Como exigências

Contato

Descrição de produto detalhada

Nome do produto:	Adaptador de guia de onda para 2,92 mm	modelo:	BTZH-P1H-3
Faixa de frequência:	18 GHz ~ 26,5 GHz	Impedância:	50Ω
DWV:	500 V	Resistência de Isolamento:	≥5000MΩ
ROE:	≤1,25	Perda de inserção:	≤ 0,25 dB
Temperatura:	-55°C ~ 125°C
Destacar:	WR 42 waveguide right angle adapter , 2.92mm K type RF connector , Aerospace waveguide adapter 18GHz-26.5GHz

Componentes de Guia de Onda Aeroespacial WR 42 para Adaptador Tipo K de 2,92 mm Banda Ku/K 15 GHz ~ 22 GHz Conectores RF Aeroespaciais de Ângulo Reto com Baixa Perda de Inserção

A Elite Electronics produz adaptadores de guia de onda para coaxial de grau aeroespacial, disponíveis em dois tipos estruturais: tipo de lançamento final e tipo de ângulo reto. A faixa de frequência varia de 5,3 GHz a 145 GHz. As portas de guia de onda retangulares incluem: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)A interface coaxial cobre as séries SMA, 2,92 mm, 2,4 mm e 1,85 mm, 1,0 mm, 0,8 mm . Cada

porta de guia de onda suporta a largura de banda total do guia de onda. Apresentando estrutura confiável, dimensões de contorno compactas, excelente desempenho elétrico com boa consistência e peso leve (≤20 g), esses produtos são amplamente utilizados em vários tipos de espaçonaves.Recursos de Design de Componentes de Guia de OndaDesign compacto

Operação em banda de frequência de até 145 GHz

Construção robusta para confiabilidade
Disponível em várias configurações: lançamento final, opções de ângulo reto
VSWR baixo e baixa perda de inserção
Adaptador de Guia de Onda WR 42 / BJ220 de 50Ω 18 GHz ~ 26,5 GHz para 2,92 mm Banda K Componentes de Guia de Onda de Ângulo Reto com VSWR Baixo
Modelo: BTZH-P1H-3

Nota: Entre em contato com as vendas livremente para mais detalhes de modelos de Componentes de Guia de Onda Aeroespacial.

Nota: Verifique nosso catálogo para mais modelos semelhantes de acordo com sua aplicação.

Aplicações

A Xi'an Elite Electronics é especializada em soluções de interconexão sistemática para indústrias exigentes, incluindo:

Sistemas aeroespaciais e de aviação

Equipamentos de navegação e radar

Sistemas de comunicação
Instrumentos de medição
Aplicações eletrônicas
Embalagem e Envio
Cada componente de guia de onda aeroespacial de ângulo reto WR42 para 2,92 mm é cuidadosamente embalado para garantir proteção durante o transporte:

Utilizamos serviços de courier confiáveis para entrega rápida, fornecendo aos clientes informações de rastreamento após o envio.

Informações Relacionadas da Porta de Guia de Onda: (apenas para referência)

Frequência (GHz)	Largura Interna	Altura Interna	Banda de Frequência Comum	BJ70	WR137
5.38~8.17	34.85	15.80	Banda C/X	Banda Ku	WR112
6.57~9.99	28.50	12.62	Banda X	BJ100	WR75
8.20~12.50	22.86	10.16	Banda X	BJ120	WR75
9.84~15.00	19.05	9.525	Ku baixa freq.	BJ140	WR62
11.90~18.00	15.80	7.90	Banda Ku	BJ180	WR51
15.80~24.00	12.95	6.48	Ku alta/K baixa freq.	BJ220	WR42
18.00~26.50	10.67	5.33	Banda K	BJ260	WR34
21.70~33.00	8.636	4.318	Ka baixa freq.	BJ320	WR28
26.50~40.00	7.112	3.556	Ka	BJ400	WR22
33.00~50.00	5.690	2.845	Ka Alta freq. / U	BJ500	WR19
39.20~59.60	4.775	2.388	Banda U/V	BJ620	WR15
50.00~75.00	3.759	1.880	Banda V	BJ740	WR12
60.50~91.90	3.099	1.549	Banda E	BJ900	WR10
75.00~110.0	2.540	1.270	Banda W	BJ1200	WR08
92.20~140.0	2.032	1.016	Banda F
