Detalhes do produto:
Condições de Pagamento e Envio:
|

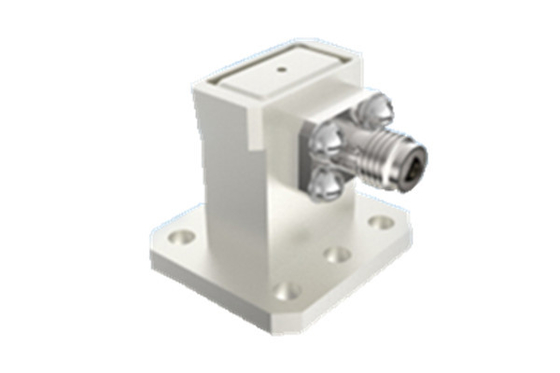

| Nome do produto: | 2.92 Adaptador de ondas coaxial de RF | Potência de onda contínua: | 2W |
|---|---|---|---|
| Frequência: | (187.5/a) GHz~(285.7/a) GHz | Resistência ao isolamento: | ≥ 5000 MΩ |
| Aplicação: | Comunicação | Materiais: | De aço |
| Temperatura de armazenamento nominal: | -55°C~+100°C | Intervalo de temperatura de funcionamento: | -65°C~+125°C |
| Destacar: | BJ180 Adaptador coaxial de alimentação lateral,Adaptador coaxial de alimentação lateral de alto desempenho,2.92 Tipo Adaptador coaxial de alimentação lateral |
||
Os conversores de guia de onda coaxial para naves espaciais produzidos pela nossa empresa são divididos em duas formas estruturais, de alimentação direta e de alimentação lateral.
Os conversores de guia de onda coaxial para naves espaciais são divididos em alimentados diretamente e alimentados lateralmente, com uma faixa de frequência de 5,3 GHz a 110 GHz.
As portas retangulares do guia de ondas na extremidade do guia de ondas são BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, BJ900,Interface coaxial de terminação com série SMA, série 2.92, série 2.4, série 1.85, etc. Cada produto de porta de guia de ondas cobre toda a largura de banda do guia de ondas.
Cada tipo de produto de porta de guia de ondas abrange toda a largura de banda do guia de ondas, e os produtos possuem estrutura fiável, pequenas dimensões externas, excelente desempenho elétrico e consistência.e leve (≤ 20 g), etc. Eles têm sido amplamente utilizados em vários tipos de naves espaciais.
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Parâmetros principais | |||
| Potência de onda contínua | 2W | ||
| Faixa de frequência | (187.5/a) GHz~(285.7/a) GHz,a são as dimensões laterais da porta do guia de ondas | ||
| Intervalo de temperatura de funcionamento | -65°C~+125°C | ||
| Resistência ao isolamento | ≥ 5000 MΩ | ||
| Outros | |||
| Espessura do revestimento | Espessura da camada de revestimento de ouro no contacto central ≥ 1,27 μm | ||
| Porosidade do revestimento | Ácido nítrico diluído | Em recipiente transparente com uma densidade específica de 1,316 (temperatura 25°C±3°C), 30 s | |
| Ácido nítrico concentrado | Concentração 68% analíticamente pura num recipiente a 25°C±3°C,20min | ||
| Temperatura de armazenamento nominal | -55°C~+100°C | ||

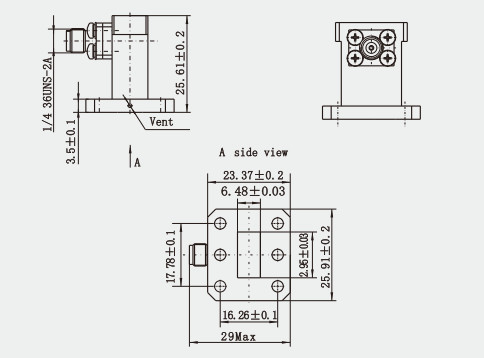

Desenho de contorno:(mm)
Características:
1Conversão de energia de alta eficiência: o projeto do conversor coaxial de guia de ondas baseia-se na diferença das características de propagação das ondas eletromagnéticas em diferentes meios de transmissão,e realiza uma conversão de energia de alta eficiência entre o guia de ondas e a linha coaxial através de um design estrutural razoável e seleção de parâmetros.
2Ampla largura de banda: O conversor coaxial de guia de ondas tem uma largura de banda larga, que pode cobrir a faixa de frequências da DC à banda de ondas milimétricas e até mais.
3Baixa perda de inserção: os conversores coaxial de guia de ondas apresentam uma baixa perda de inserção durante o processo de conversão, o que significa que o sinal perde menos energia durante o processo de conversão,Ajudando a manter a integridade e a força do sinal.
4. VSWR baixo: VSWR é uma medida do grau de correspondência das linhas de transmissão.que indica um bom desempenho de correspondência e reduz a reflexão e a distorção do sinal.
5.Várias estruturas: os conversores coaxial de guia de ondas têm várias estruturas, tais como o conversor coaxial de guia de ondas ortogonal de 90° e o conversor coaxial de guia de ondas terminado de 180°,que podem ser selecionados de acordo com diferentes requisitos de aplicação.
Aplicação:
1- Equipamento e sistemas de microondas: nos equipamentos de microondas, os conversores coaxial de guia de ondas são utilizados para ligar diferentes linhas de transmissão, tais como linhas coaxial e tubos de guia de ondas,para uma transmissão de sinal eficienteÉ amplamente utilizado em vários sistemas de microondas, tais como antenas, transmissores, receptores e equipamentos terminais portadores.
2Sistema de radar: no sistema de radar, o conversor coaxial de guia de onda é um dispositivo de conversão passivo essencial usado para conectar várias partes do radar para garantir a transmissão estável do sinal.
3Comunicação por satélite: os conversores coaxial de guia de ondas também são aplicáveis no campo da comunicação por satélite.especialmente quando for necessário interligar a linha coaxial da estação terrestre com o sistema de guia de ondas no satélite.
Catálogo do produto:
1.85 série
2.4Série
2.92Série
SMASérie
Série SMP
Série SMPM
Produtos isoladores de vidro
Adaptador de guia de ondas coaxial
Nota:
Temos mais de 10.000 tipos deConector SMA, se o conector que utiliza não for encontrado, contacte-nos com os seus dados.
