Detalhes do produto:
Condições de Pagamento e Envio:
|

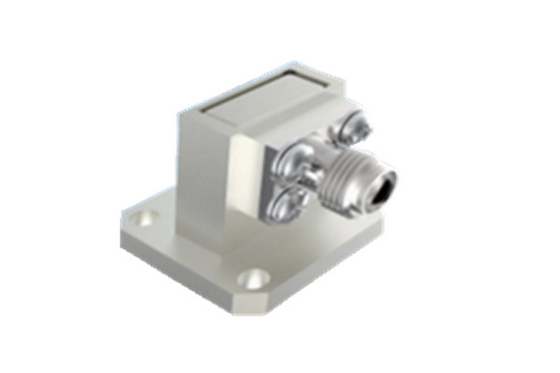

| Nome do produto: | 2.92 Adaptador de ondas coaxial de RF | Potência de onda contínua: | 2W |
|---|---|---|---|
| Frequência: | (187.5/a) GHz~(285.7/a) GHz | Resistência ao isolamento: | ≥ 5000 MΩ |
| Aplicação: | Comunicação | Materiais: | De aço |
| Temperatura de armazenamento nominal: | -55°C~+100°C | Intervalo de temperatura de funcionamento: | -65°C~+125°C |
| Destacar: | Adaptador coaxial de alimentação lateral de comunicação,BJ260 Adaptador coaxial de alimentação lateral,2.92 Tipo Adaptador coaxial de alimentação lateral |
||
A nossa empresa especializa-se na produção de conversores de guias de onda coaxial adaptados para aplicações de naves espaciais, disponíveis em duas configurações distintas: de alimentação directa e de alimentação lateral.
Esses conversores são projetados para operar em um amplo espectro de frequência de 5,3 GHz a 110 GHz.BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, e BJ900.Entre outrosCada modelo é projetado com precisão para suportar a largura de banda completa do seu respectivo tipo de guia de ondas.
As principais características dos nossos conversores de guias de onda incluem construção robusta, dimensões externas compactas, excelente desempenho elétrico com alta consistência e design leve (≤ 20 gramas).Estas características tornam-nos altamente preferidos em várias aplicações de naves espaciais, garantindo uma conectividade e um desempenho ótimos em ambientes aeroespaciais desafiadores.
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Parâmetros principais | |||
| Potência de onda contínua | 2W | ||
| Faixa de frequência | (187.5/a) GHz~(285.7/a) GHz,a são as dimensões laterais da porta do guia de ondas | ||
| Intervalo de temperatura de funcionamento | -65°C~+125°C | ||
| Resistência ao isolamento | ≥ 5000 MΩ | ||
| Outros | |||
| Espessura do revestimento | Espessura da camada de revestimento de ouro no contacto central ≥ 1,27 μm | ||
| Porosidade do revestimento | Ácido nítrico diluído | Em recipiente transparente com uma densidade específica de 1,316 (temperatura 25°C±3°C), 30 s | |
| Ácido nítrico concentrado | Concentração 68% analíticamente pura num recipiente a 25°C±3°C,20min | ||
| Temperatura de armazenamento nominal | -55°C~+100°C | ||

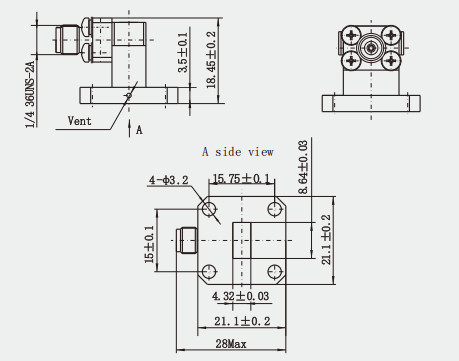

Desenho de contorno:(mm)
Características:
1Projeto estrutural: os adaptadores coaxial de guia de ondas de nível aeroespacial adotam geralmente uma estrutura de transformação de impedância escalonada, o que ajuda a obter uma melhor correspondência de impedância,reduzindo assim a reflexão e perda de ondas eletromagnéticasAlém disso,O projeto estrutural inclui cavidades superiores e inferiores para permitir o controlo preciso das etapas de correspondência durante o processamento e para melhorar ainda mais a uniformidade do dispositivo e o desempenho elétrico..
2Adaptabilidade ao ambiente: os adaptadores coaxial de guia de ondas de nível aeroespacial precisam de se adaptar ao ambiente aeroespacial áspero, incluindo vibrações de choque, vácuo térmico e outras condições.serão concebidos tendo em conta a protecção da adaptabilidade ambiental, e a adaptabilidade ambiental dos dispositivos será melhorada por meio de materiais preferidos, processos melhorados e melhor concepção estrutural.
Aplicação:
1Comunicação por satélite: nos sistemas de comunicação por satélite, os adaptadores coaxial de guia de onda de classe nave espacial são utilizados para conectar diferentes componentes no satélite, como antenas,Amplificadores e filtros, para assegurar a estabilidade e a fiabilidade da transmissão do sinal.
2Sistemas de radar: nos sistemas de radar de naves espaciais, estes conversores são utilizados para permitir a transmissão e processamento eficientes de sinais de radar,Melhoria da precisão de detecção e do alcance do sistema de radar.
Catálogo do produto:
1.85 série
2.4Série
2.92Série
SMASérie
Série SMP
Série SMPM
Produtos isoladores de vidro
Adaptador de guia de ondas coaxial
Nota:
Temos mais de 10.000 tipos deConector SMA, se o conector que utiliza não for encontrado, contacte-nos com os seus dados.
