Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | 2.92 Adaptador de ondas coaxial de RF | Potência de onda contínua: | 2W |
|---|---|---|---|
| Frequência: | (187.5/a) GHz~(285.7/a) GHz | Resistência ao isolamento: | ≥ 5000 MΩ |
| Aplicação: | Comunicação | Materiais: | De aço |
| Temperatura de armazenamento nominal: | -55°C~+100°C | Intervalo de temperatura de funcionamento: | -65°C~+125°C |
| Destacar: | Adaptador coaxial 2.92mm BJ260,Adaptador de guia de ondas de alimentação direta,Adaptador coaxial onda contínua 2W |
||

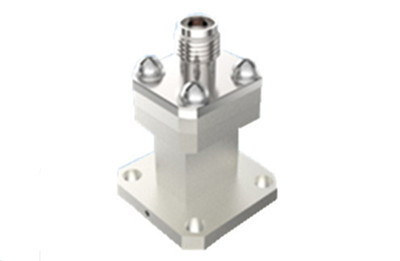

Nossa empresa fabrica dois tipos de conversores coaxiais de guia de onda para espaçonaves: alimentados diretamente e alimentados lateralmente.
Esses conversores operam em uma ampla faixa de frequência de 5.3GHz a 110GHz. A extremidade do guia de onda possui várias portas de guia de onda retangulares, incluindo BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740 e BJ900. Na extremidade coaxial, eles são compatíveis com interfaces como a série SMA, série 2.92mm, série 2.4mm, série 1.85mm, entre outras. Cada modelo é projetado para suportar a largura de banda total de seu respectivo tipo de guia de onda.
As principais características desses conversores incluem construção robusta, tamanho compacto, desempenho elétrico e consistência excepcionais, e design leve (≤20 gramas). Eles foram amplamente adotados em várias aplicações de espaçonaves.
![]()
Especificação:
Nota: Os dados específicos do modelo são baseados nos dados da folha de especificações do produto.
| Parâmetros Principais | |||
| Potência de Onda Contínua | 2W | ||
| Faixa de Frequência | (187.5/a)GHz~(285.7/a)GHz, a é a dimensão do lado longo da porta do guia de onda | ||
| Faixa de Temperatura de Operação | -65°C~+125°C | ||
| Resistência de Isolamento | ≥5000MΩ | ||
| Outros | |||
| Espessura da Plating | Espessura da camada de revestimento de ouro no contato central ≥1.27μm | ||
| Porosidade da Plating | Ácido nítrico diluído | Em um recipiente transparente com gravidade específica de 1.316 (temperatura 25°C±3°C), 30s | |
| Ácido nítrico concentrado | Concentração 68% analiticamente pura em um recipiente a 25°C±3°C, 20min | ||
| Faixa de Temperatura de Armazenamento Nominal Temperatura | -55°C~+100°C | ||

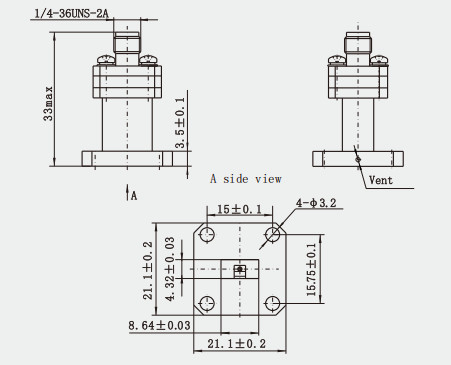

Desenho de Contorno:(mm)
![]()
Características:
1. Projeto térmico e supressão de microdescarga: Para lidar com o calor que pode ser gerado dentro da espaçonave e prevenir fenômenos de microdescarga, esses conversores também serão otimizados em termos de projeto térmico e supressão de microdescarga.
2. Design leve: Para atender aos rigorosos requisitos de peso das espaçonaves, os adaptadores coaxiais de guia de onda de grau espacial são geralmente projetados para serem leves e manter o peso em um nível baixo (por exemplo, ≤20 gramas).
3. Múltiplas Compatibilidades de Interface: Esses conversores oferecem múltiplas interfaces de guia de onda e coaxial para compatibilidade com diferentes requisitos de sistema. Por exemplo, o lado do guia de onda pode cobrir uma ampla gama de modelos como BJ70, BJ84, BJ100, etc., enquanto o lado coaxial pode ser compatível com uma ampla gama de interfaces como a série SMA, série 2.92mm e outras.
Aplicação:
1. Transmissão de dados: Adaptadores coaxiais de guia de onda de grau aeroespacial também são usados em sistemas de transmissão de dados dentro de espaçonaves para garantir a transferência de dados rápida e precisa entre diferentes componentes.
2. Pesquisa científica: Em experimentos de ciência espacial, esses conversores são usados para conectar vários instrumentos científicos e sensores para apoiar a observação e pesquisa do ambiente cósmico.
Catálogo de Produtos:
Série 1.85
Série 2.4 Série
2.92 Série
SMA Série
Série SMP
Série SMPM
Produtos Isoladores de Vidro
Adaptador Coaxial de Guia de Onda
