Detalhes do produto:
Condições de Pagamento e Envio:
|

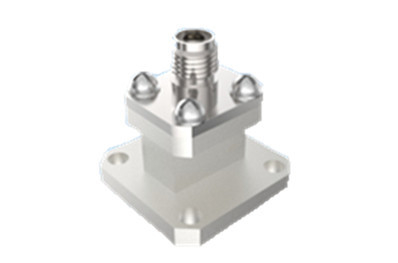

| Nome do produto: | 2.92 Adaptador de ondas coaxial de RF | Potência de onda contínua: | 2W |
|---|---|---|---|
| Frequência: | (187.5/a) GHz~(285.7/a) GHz | Resistência ao isolamento: | ≥ 5000 MΩ |
| Aplicação: | Comunicação | Materiais: | De aço |
| Temperatura de armazenamento nominal: | -55°C~+100°C | Intervalo de temperatura de funcionamento: | -65°C~+125°C |
| Destacar: | BJ220 Adaptador de guia de ondas,2.92 Tipo de adaptador de guia de ondas,Adaptador de guia de ondas de alimentação direta |
||
A nossa empresa fabrica conversores coaxial de guias de onda para naves espaciais, disponíveis em duas formas estruturais: de alimentação directa e de alimentação lateral.
Esses conversores atendem a uma ampla faixa de frequência que abrange de 5,3 GHz a 110 GHz. As portas de guia de ondas retangulares oferecidas na extremidade do guia de ondas abrangem vários tamanhos, incluindo BJ70, BJ84, BJ100,BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740 e BJ900.Entre outrosNotavelmente, cada modelo é meticulosamente concebido para suportar a largura de banda completa do seu respectivo tipo de guia de ondas.
As principais características dos nossos conversores de guias de onda incluem a sua construção robusta, dimensões externas compactas, desempenho elétrico excepcional juntamente com uma alta consistência,e design leve (≤ 20 gramas)Esses atributos os tornaram altamente favorecidos em diversas aplicações de naves espaciais, garantindo conectividade e desempenho ideais em ambientes aeroespaciais exigentes.
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Parâmetros principais | |||
| Potência de onda contínua | 2W | ||
| Faixa de frequência | (187.5/a) GHz~(285.7/a) GHz,a são as dimensões laterais da porta do guia de ondas | ||
| Intervalo de temperatura de funcionamento | -65°C~+125°C | ||
| Resistência ao isolamento | ≥ 5000 MΩ | ||
| Outros | |||
| Espessura do revestimento | Espessura da camada de revestimento de ouro no contacto central ≥ 1,27 μm | ||
| Porosidade do revestimento | Ácido nítrico diluído | Em recipiente transparente com uma densidade específica de 1,316 (temperatura 25°C±3°C), 30 s | |
| Ácido nítrico concentrado | Concentração 68% analíticamente pura num recipiente a 25°C±3°C,20min | ||
| Temperatura de armazenamento nominal | -55°C~+100°C | ||

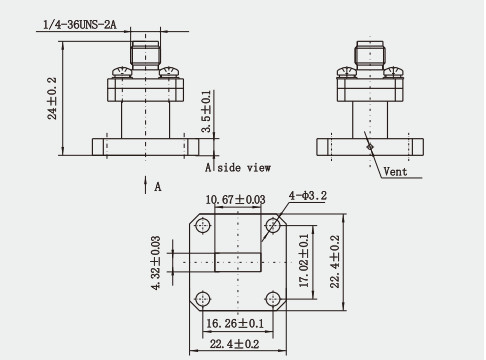

Desenho de contorno:(mm)
Características:
1Boa compatibilidade: Apesar das semelhanças dimensionais entre os conectores coaxial de 2,92 mm e os conectores SMA e 3,5 mm,Diferem em áreas como a frequência máxima e os materiais dielétricos isolantes., por isso é necessário ter cuidado ao interconectá-los para ter em conta os possíveis efeitos no desempenho.
2Excelente desempenho elétrico: os conversores coaxial de guia de ondas para 2,92 têm um excelente desempenho elétrico, por exemplo, perda de retorno superior a 16 dB,o que significa que eles mantêm alta integridade do sinal ao transmitir sinais.
3Ampla gama de aplicações: os conversores coaxial de guia de ondas para 2,92 são amplamente utilizados em uma variedade de sistemas de radar, equipamentos de teste e sistemas de sinalização de metrô e aeroporto, etc.Estas aplicações têm requisitos muito elevados para a transmissão de sinal, e exigem conversores de alto desempenho e alta fiabilidade.
Aplicação:
1Equipamento de ensaio: em sistemas de ensaio e medição de microondas, 2.92 Os conversores coaxial de guia de ondas são utilizados para ligar o instrumento de ensaio ao equipamento em ensaio para assegurar a transmissão precisa do sinal de ensaio..
2Sistemas de microondas médicos: Em equipamentos médicos de microondas, 2.Os conversores coaxial de guia de ondas são utilizados para converter o sinal de saída coaxial do equipamento de terapia de microondas numa forma de guia de ondas adequada para a terapia do paciente..
3Instituições de investigação: nos laboratórios de microondas dos institutos de investigação, o conversor coaxial de 2.92 ondas é uma ferramenta importante para experimentos e ensino de microondas.que é utilizado para ligar diferentes equipamentos e instrumentos de microondas.
Catálogo do produto:
1.85 série
2.4Série
2.92Série
SMASérie
Série SMP
Série SMPM
Produtos isoladores de vidro
Adaptador de guia de ondas coaxial
Nota:
Temos mais de 10.000 tipos deConector SMA, se o conector que utiliza não for encontrado, contacte-nos com os seus dados.
