Detalhes do produto:
Condições de Pagamento e Envio:
|

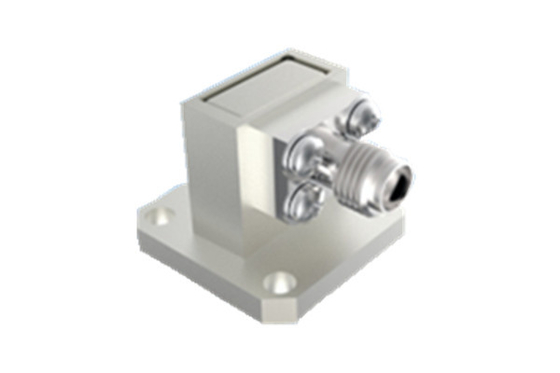

| Nome do produto: | 2.92 Adaptador de ondas coaxial de RF | Potência de onda contínua: | 2W |
|---|---|---|---|
| Frequência: | (187.5/a) GHz~(285.7/a) GHz | Resistência ao isolamento: | ≥ 5000 MΩ |
| Aplicação: | Comunicação | Materiais: | De aço |
| Temperatura de armazenamento nominal: | -55°C~+100°C | Intervalo de temperatura de funcionamento: | -65°C~+125°C |
| Destacar: | BJ220 Adaptador de guia de ondas,Adaptador de guia de ondas de alto desempenho,2Adaptador de guia de ondas de 92 mm |
||
A nossa empresa especializa-se na fabricação de conversores de guias de onda coaxial para naves espaciais, que estão disponíveis em duas configurações estruturais distintas: de alimentação direta e de alimentação lateral.Estes conversores atendem a uma ampla gama de frequências que abrange 5.3 GHz até 110 GHz.
As portas retangulares de guia de ondas oferecidas na extremidade do guia de ondas abrangem uma variedade de tamanhos, incluindo BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740 e BJ900.No lado coaxial, as interfaces são compatíveis com a série SMA, a série 2.92mm, a série 2.4mm e a série 1.85mm, entre outros.Cada modelo é meticulosamente concebido para suportar a largura de banda completa do seu respectivo tipo de guia de ondas.
As principais características dos nossos conversores de guias de onda incluem a sua construção robusta, dimensões externas compactas, desempenho elétrico excepcional juntamente com uma alta consistência,e design leve (≤ 20 gramas)Esses atributos os tornaram altamente favorecidos em diversas aplicações de naves espaciais, garantindo conectividade e desempenho ideais em ambientes aeroespaciais exigentes.
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Parâmetros principais | |||
| Potência de onda contínua | 2W | ||
| Faixa de frequência | (187.5/a) GHz~(285.7/a) GHz,a são as dimensões laterais da porta do guia de ondas | ||
| Intervalo de temperatura de funcionamento | -65°C~+125°C | ||
| Resistência ao isolamento | ≥ 5000 MΩ | ||
| Outros | |||
| Espessura do revestimento | Espessura da camada de revestimento de ouro no contacto central ≥ 1,27 μm | ||
| Porosidade do revestimento | Ácido nítrico diluído | Em recipiente transparente com uma densidade específica de 1,316 (temperatura 25°C±3°C), 30 s | |
| Ácido nítrico concentrado | Concentração 68% analíticamente pura num recipiente a 25°C±3°C,20min | ||
| Temperatura de armazenamento nominal | -55°C~+100°C | ||

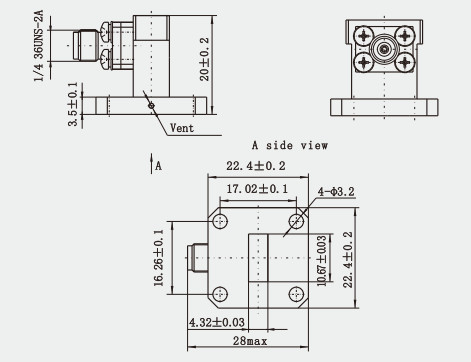

Desenho de contorno:(mm)
Características:
1Ampla largura de banda: os conversores coaxial de guia de ondas a 2,92 suportam uma ampla gama de frequências, o que os torna adaptáveis a uma grande variedade de aplicações de microondas e ondas milimétricas.
2Baixa perda de inserção: Estes conversores são projetados para otimizar o caminho de transmissão do sinal e reduzir a perda de energia, o que reduz a perda de inserção e melhora a eficiência geral do sistema.
3. VSWR baixo: VSWR (ratio de onda estacionária) é uma medida importante do grau de reflexo do sinal.que indica que é menos refletora na faixa de frequência de funcionamento, e é capaz de converter de forma eficiente sinais de um tipo de linha de transmissão para outro sem introduzir interferências ou distorções excessivas.
4Compacto: O tamanho relativamente pequeno do conector coaxial de 2,92 mm torna-o útil em aplicações de espaço limitado, como equipamentos aeroespaciais e de comunicações portáteis.
Aplicação:
Comunicações por satélite: nos sistemas de comunicações por satélite, 2.Os conversores coaxial de guias de onda são utilizados para converter sinais coaxial de estações terrestres em sinais adequados para transmissão através de guias de onda para comunicações eficientes com satélites.
Sistemas de radar: nos sistemas de radar,Este conversor é utilizado para ligar as portas coaxial dos transmissores e receptores de radar às portas de guia de ondas do sistema de antenas para assegurar uma transmissão eficiente dos sinais de radar.
Comunicação sem fio: nas estações de base de comunicação sem fio, 2.Os conversores coaxial de guia de ondas são usados para converter sinais coaxial dentro da estação base em sinais de transmissão adequados para sistemas de guia de ondas de antena externos.
Traduzido com DeepL.com (versão gratuita)
Catálogo do produto:
1.85 série
2.4Série
2.92Série
SMASérie
Série SMP
Série SMPM
Produtos isoladores de vidro
Adaptador de guia de ondas coaxial
Nota:
Temos mais de 10.000 tipos deConector SMA, se o conector que utiliza não for encontrado, contacte-nos com os seus dados.
