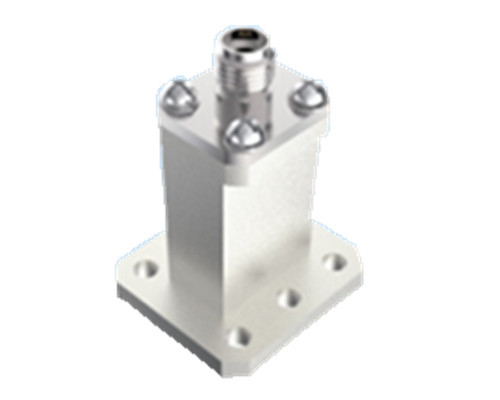

Guia de onda de alto desempenho para adaptador coaxial de alimentação direta tipo 2.92 BJ180
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | 2.92 Adaptador de ondas coaxial de RF | Potência de onda contínua: | 2W |
|---|---|---|---|
| Frequência: | (187.5/a) GHz~(285.7/a) GHz | Resistência ao isolamento: | ≥ 5000 MΩ |
| Aplicação: | Comunicação | Materiais: | De aço |
| Temperatura de armazenamento nominal: | -55°C~+100°C | Intervalo de temperatura de funcionamento: | -65°C~+125°C |
| Destacar: | 2.92 Tipo de adaptador de guia de ondas,Adaptador de guia de ondas de alto desempenho,BJ180 Adaptador de guia de ondas |
||
Guia de onda de alto desempenho para adaptador coaxial de alimentação direta tipo 2.90 BJ180
Os conversores de guia de onda coaxial para naves espaciais produzidos pela nossa empresa são divididos em duas formas estruturais, de alimentação direta e de alimentação lateral.
Os conversores de guia de onda coaxial para naves espaciais são divididos em alimentados diretamente e alimentados lateralmente, com uma faixa de frequência de 5,3 GHz a 110 GHz.
As portas retangulares do guia de ondas na extremidade do guia de ondas são BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, BJ900,Interface coaxial de terminação com série SMA, série 2.92, série 2.4, série 1.85, etc. Cada produto de porta de guia de ondas cobre toda a largura de banda do guia de ondas.
Cada tipo de produto de porta de guia de ondas abrange toda a largura de banda do guia de ondas, e os produtos possuem estrutura fiável, pequenas dimensões externas, excelente desempenho elétrico e consistência.e leve (≤ 20 g), etc. Eles têm sido amplamente utilizados em vários tipos de naves espaciais.
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Parâmetros principais | |||
| Potência de onda contínua | 2W | ||
| Faixa de frequência | (187.5/a) GHz~(285.7/a) GHz,a são as dimensões laterais da porta do guia de ondas | ||
| Intervalo de temperatura de funcionamento | -65°C~+125°C | ||
| Resistência ao isolamento | ≥ 5000 MΩ | ||
| Outros | |||
| Espessura do revestimento | Espessura da camada de revestimento de ouro no contacto central ≥ 1,27 μm | ||
| Porosidade do revestimento | Ácido nítrico diluído | Em recipiente transparente com uma densidade específica de 1,316 (temperatura 25°C±3°C), 30 s | |
| Ácido nítrico concentrado | Concentração 68% analíticamente pura num recipiente a 25°C±3°C,20min | ||
| Temperatura de armazenamento nominal | -55°C~+100°C | ||

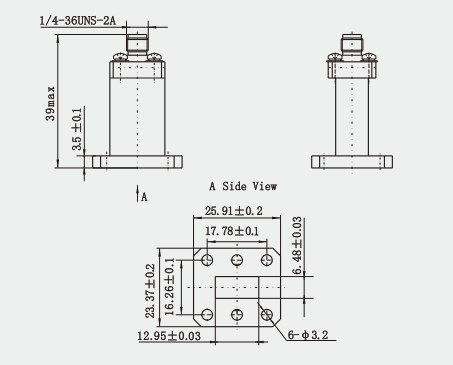

Desenho de contorno:(mm)
Características:
1. Forte compatibilidade: os conversores coaxial de guia de ondas são compatíveis com muitos tipos de cabos RF, incluindo cabos semi-rígidos e cabos flexíveis,que o torna mais amplamente aplicável em aplicações práticas.
2- Ampla gama de aplicações: os conversores coaxial de guia de ondas são amplamente utilizados em sistemas de antenas, sistemas de comunicação de microondas, sistemas de radar, sistemas de transmissão de rádio, sistemas de transmissão de rádio, sistemas de transmissão de rádio, sistemas de transmissão de rádio, sistemas de transmissão de rádio, sistemas de transmissão de rádio, sistemas de transmissão de rádio, sistemas de transmissão de rádio, sistemas de transmissão de rádio, sistemas de transmissão de rádio, sistemas de transmissão de rádio, etc.equipamento de ensaio e outros campos para realizar a conversão de energia entre diferentes meios de transmissãoConversão de energia de alta eficiência: o projeto do conversor coaxial de guia de ondas baseia-se na diferença das características de propagação das ondas eletromagnéticas em diferentes meios de transmissão,e realiza uma conversão de energia de alta eficiência entre o guia de ondas e a linha coaxial através de um design estrutural razoável e seleção de parâmetros.
Aplicação:
1Comunicação por satélite: os conversores coaxial de guia de ondas também são aplicáveis no campo da comunicação por satélite.especialmente quando for necessário interligar a linha coaxial da estação terrestre com o sistema de guia de ondas no satélite.
2- Comunicações sem fios e microondas industriais: nas comunicações sem fios e aplicações de microondas industriais,Os conversores coaxial de guia de ondas são usados para conectar diferentes componentes de RF para transmissão e distribuição eficientes do sinal.
3. Sistemas de ensaio e medição: nos sistemas de ensaio e medição no campo de microondas de RF,Os conversores coaxial de guia de ondas são utilizados para ligar os instrumentos de ensaio ao dispositivo em ensaio, a fim de assegurar a precisão dos resultados de medição..
Catálogo do produto:
1.85 série
2.4Série
2.92Série
SMASérie
Série SMP
Série SMPM
Produtos isoladores de vidro
Adaptador de guia de ondas coaxial
Nota:
Temos mais de 10.000 tipos deConector SMA, se o conector que utiliza não for encontrado, contacte-nos com os seus dados.
